SFZ铸铁方闸门

作者:铄洋重工 浏览量:108 来源:本站 时间:2023-12-01 10:15:13

信息摘要:

SFZ铸铁方闸门为单向止水方形闸门,主体结构多采用灰铸铁铸造加工成型,适用于方形孔口,启闭方式为明杆式启闭,应用场景水库、水电站、渠道、河道、污水处理、化工等。其型号含义、结构外形安装图、尺寸性能如下。一、型号含义S-单向止水,F-方形,Z-闸门。举例:SFZ-300表示孔口尺寸为300mm*300mm的铸铁方闸门。二、200*2

SFZ铸铁方闸门为单向止水方形闸门,主体结构多采用灰铸铁铸造加工成型,适用于方形孔口,启闭方式为明杆式启闭,应用场景水库、水电站、渠道、河道、污水处理、化工等。其型号含义、结构外形安装图、尺寸性能如下。

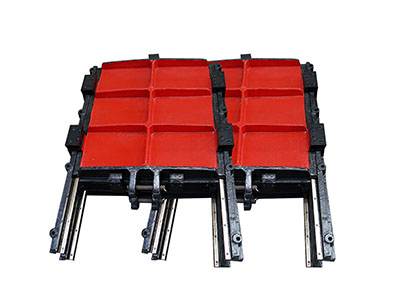

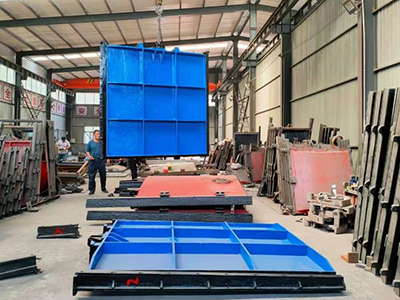

SFZ铸铁方闸门

一、型号含义

S-单向止水,F-方形,Z-闸门。

举例:SFZ-300表示孔口尺寸为300mm*300mm的铸铁方闸门。

二、200*200-1000mm*1000mm结构外形图及安装尺寸参数表

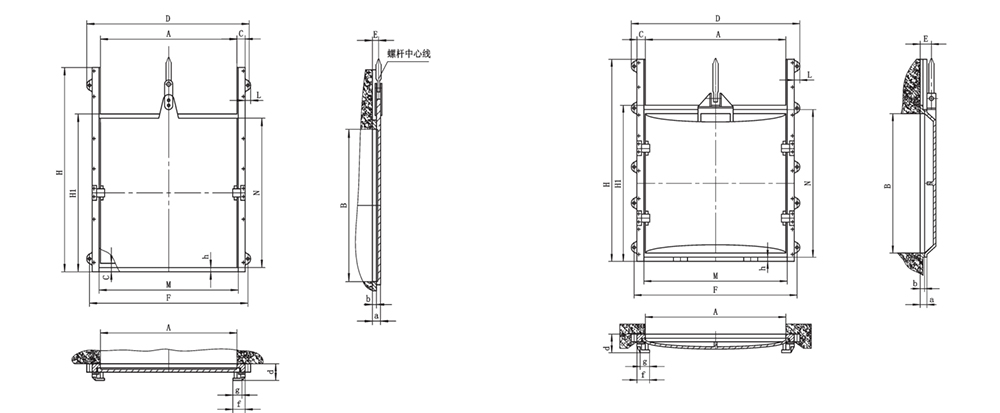

200*200-1000mm*1000mm结构外形图

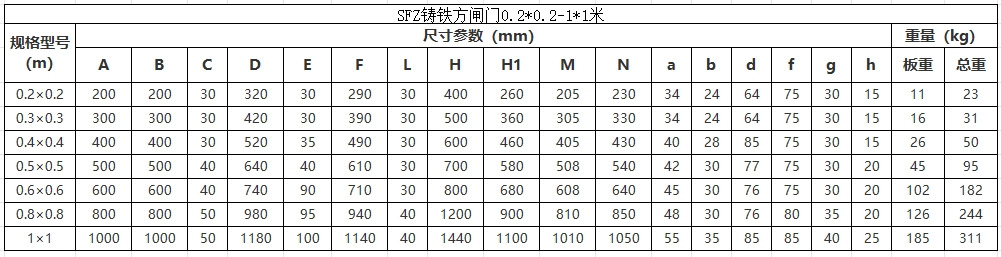

200*200-1000mm*1000mm安装尺寸参数表

说明:

1、1米以下整体铸造加工

2、多采用平推或手轮式手动螺杆启闭机

3、适用于小型渠道、河沟、农田灌溉、污水处理等水利工程中做截止、调节流量使用

4、适用水头3米以下

三、宽度1.2米-5米外形结构图及安装尺寸参数表

宽度1.2米-5米外形结构图

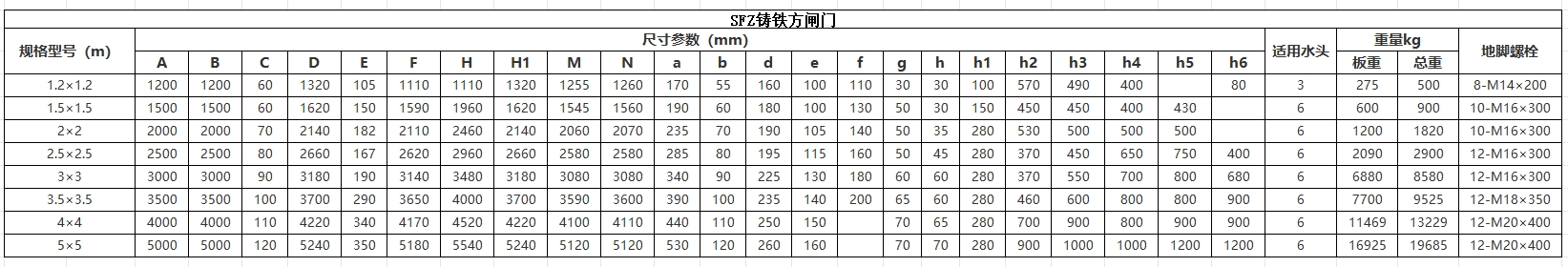

宽度1.2米-5米安装尺寸参数表

说明:

1、宽度在2.5米及以上采用双吊点,上图中并没有画出,可参考本站《双吊点铸铁闸门》

2、此系列为低压露顶安装闸门,如需高压可为您定制,更多高压铸铁闸门详细内容可参考本站《高压铸铁镶铜闸门》

3、适用水头6米以下

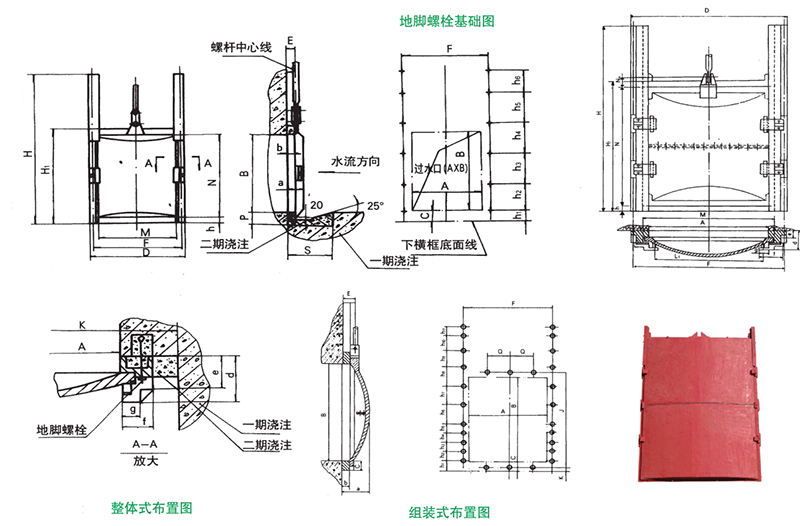

4、如水利闸门在高度方面有特殊要求可为您制作加工组合式闸门,结构图如上。

5、SFZ铸铁方闸门主体材质为灰铸铁,有特殊要求采用球墨铸铁为您加工生产。

SFZ铸铁方闸门结构性能特点

四、结构性能特点

1、单向止水,不可过多承受反向水压,双向型号为SSFZ型;

2、铸造加工工艺,门框、门板耦合设计,不可互换;

3、楔块压紧硬止水结构,维护简单,止水面粗糙度小于3.2μm,摩擦力小,启闭轻便,止水效果好;

4、1米及以下铸铁方闸门导轨、门框整体铸造,大型采用沉头螺钉固定。

五、采购须知:

1、本厂供货通常不含预埋件,有特殊要求请提前注明;

2、闸门至配型启闭机底部平台高度请注明;

3、如需双向止水,请在选购时候注明;

4、此系列铸铁方闸门为明杆式启闭,如需暗杆式闸门欢迎到本站《暗杆式铸铁闸门》参考相关信息。
