法兰式铸铁镶铜圆闸门ZMFY

作者:铄洋重工 浏览量:100 来源:本站 时间:2023-11-30 15:36:23

信息摘要:

法兰式铸铁镶铜圆闸门主要应用于管道水流的截止和调节,闸门上带有法兰盘,也因此而得名,常见得形式有两种,一种为圆形,另外一种为方形,圆形较为多见,在此对圆形做详细介绍。下面包含了其型号从dn400mm到dn3000mm的布置尺寸、安装布置图、特点等内容。一、法兰式铸铁镶铜圆闸门ZMFY型号表示ZMFY-400表示的意思是dn400mm

法兰式铸铁镶铜圆闸门主要应用于管道水流的截止和调节,闸门上带有法兰盘,也因此而得名,常见得形式有两种,一种为圆形,另外一种为方形,圆形较为多见,在此对圆形做详细介绍。下面包含了其型号从dn400mm到dn3000mm的布置尺寸、安装布置图、特点等内容。

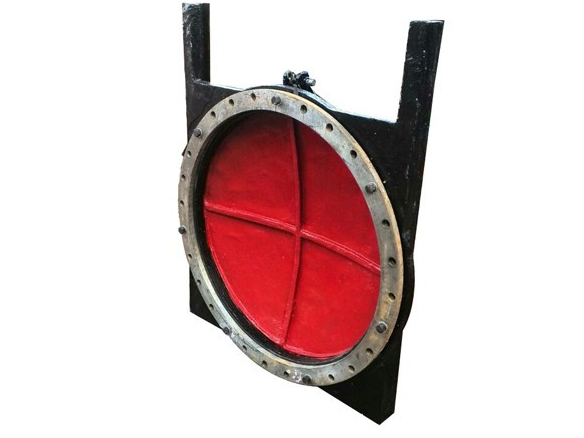

法兰式铸铁镶铜圆闸门ZMFY

一、法兰式铸铁镶铜圆闸门ZMFY型号表示

ZMFY-400表示的意思是dn400mm的法兰式铸铁镶铜圆闸门。其中Z表示铸铁,M表示闸门,F表示法兰连接,Y表示圆形。

二、安装布置图

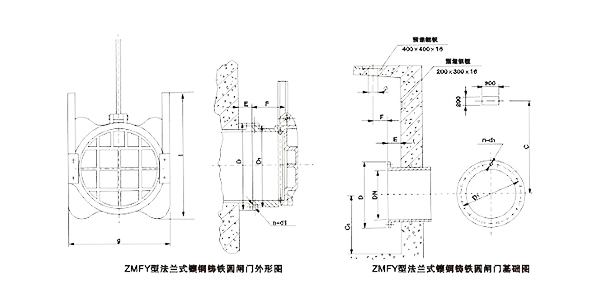

法兰式铸铁镶铜圆闸门ZMFY安装布置图

三、dn400mm-dn3000mm外形安装布置尺寸

dn400mm-dn3000mm外形安装布置尺寸

说明:

1、上表中的尺寸为平板形,铄洋厂家可为您定制拱形板;

2、以上安装布置仅供参考,具体以实物和设计要求为准;

3、安装布置图及布置尺寸为明杆式安装,如需制作暗杆式可定制;

4、此款闸门可双侧承压,也被称作双侧承压铸铁镶铜圆闸门。

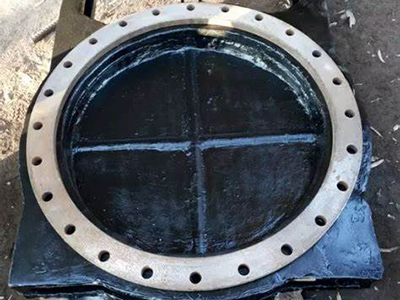

法兰式铸铁镶铜圆闸门特点

四、法兰式铸铁镶铜圆闸门特点

1、挡水板(闸板)有两种形式,一种为平板状(较为多见),另外一种为拱形;

2、止水铜条一般采用沉头螺栓(螺钉)固定,平整光滑度高,止水性能优良;

3、可使用于海水、污水等水质种,耐腐蚀性能不错;

4、在公称压力在0.1Mpa以下的,多与手动、手电两用螺杆启闭机配型使用。

五、法兰式铸铁镶铜圆闸门应用与作用

1、多安装于管道、泵站进水口、泥砂池、交汇窖井、污水渠、清水池等位置,起到疏通、截止、调节水流大小的作用。

2、法兰式铸铁镶铜圆闸门多被应用于市政水利、石油化工、水电站、冶金行业、煤碳行业、食品行业、污水处理等给排水工程中做工作闸使用。
