AXY暗杆式铸铁镶铜圆闸门-型号安装尺寸参数大全

作者:铄洋重工 浏览量:33 来源:本站 时间:2023-12-15 20:06:19

信息摘要:

AXY暗杆式铸铁镶铜圆闸门常用于排水管道、排水管道、防汛等水利工程,尤其是在风景区、道路工程中的水利闸门部分。特别适用于构筑物不适合安装使用明杆闸门场合,超节能空间。其型号说明、结构特点、性能参数、安装布置图、常见型号、安装尺寸参数如下。一、AXY暗杆式铸铁镶铜圆闸门型号说明举例:AXY-3001、AXY-暗杆

AXY暗杆式铸铁镶铜圆闸门常用于排水管道、排水管道、防汛等水利工程,尤其是在风景区、道路工程中的水利闸门部分。特别适用于构筑物不适合安装使用明杆闸门场合,超节能空间。其型号说明、结构特点、性能参数、安装布置图、常见型号、安装尺寸参数如下。

一、AXY暗杆式铸铁镶铜圆闸门型号说明

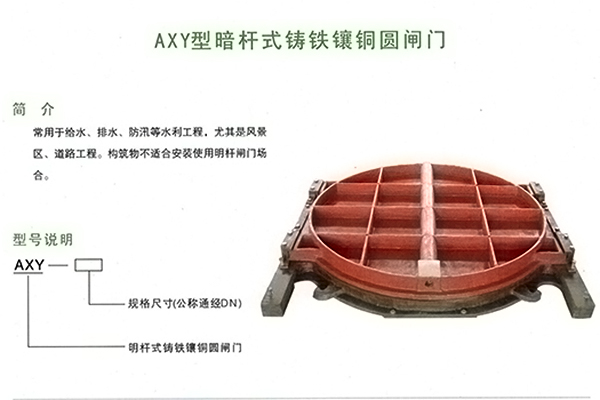

 AXY暗杆式铸铁镶铜圆闸门型号说明

举例:AXY-300

1、AXY-暗杆式铸铁镶铜圆闸门

2、300公称通径DN300mm

二、AXY暗杆式铸铁镶铜圆闸门结构特点

1、本设备重要由门框、门板、密封圈及可调式压块楔形装置等部件构成。

2、密封止水面上镶有铜嵌条,包管了密封止水性和耐磨性。

3、久用磨损后,并可经过压块楔形装置调整来连结正常工作。

4、具有布局科学巧妙,安装、调整、操作、维护方便,功能牢靠等特点。

AXY暗杆式铸铁镶铜圆闸门结构特点

三、AXY暗杆式铸铁镶铜圆闸门重要参数

1、密封工作部位渗漏量不大于1.24L/min.m。

2、门板压离门框允许设计额定压力0.02兆帕。

3、门板压向门框允许设计额定压力0.1兆帕。

4、此闸门延深品:双边承压闸门、滑动闸门。

5、闸门应按图示位置安装、门板设于迎水面。

四、厂家供应常见型号

AXY暗杆式铸铁镶铜圆闸门厂家供应常见型号有dn300mm、dn400mm、450mm、dn500mm、dn600mm、dn700mm、dn800mm、dn900mm、dn1000mm、dn1200mm

五、安装布置图

AXY暗杆式铸铁镶铜圆闸门安装布置图

六、安装尺寸参数

AXY暗杆式铸铁镶铜圆闸门安装尺寸参数
