暗杆式铸铁闸门
暗杆式铸铁镶铜闸门
铸铁暗杆式闸门

暗杆式铸铁闸门

暗杆式铸铁闸门是从其安装形式来说的,意思是说连接闸门的螺杆是隐藏起来的,与明杆式安装不同,相较于明杆式安装更节省空间,因此,暗杆式铸铁闸门常常被用于安装空间狭小或景区水利,更加美观,比较常见的暗杆式铸铁闸门有方形和圆形两种。一、暗杆式铸铁闸门报价1、方形暗杆式铸铁闸门:铄洋重工的报价从300左右一套到25

在线咨询全国热线
15030939339

暗杆式铸铁闸门是从其安装形式来说的,意思是说连接闸门的螺杆是隐藏起来的,与明杆式安装不同,相较于明杆式安装更节省空间,因此,暗杆闸门常常被用于安装空间狭小或景区水利,更加美观,比较常见的暗杆式闸门有方形和圆形两种。

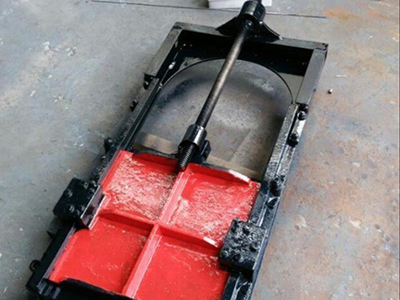

暗杆式铸铁闸门

一、暗杆式闸门报价

1、暗杆式铸铁方形闸门:铄洋重工的报价从300左右一套到2500左右一套不等,具体以实物为准;

2、暗杆式铸铁圆形闸门:从260元左右到2300元左右一套,具体以实物为准,支持定制加工。

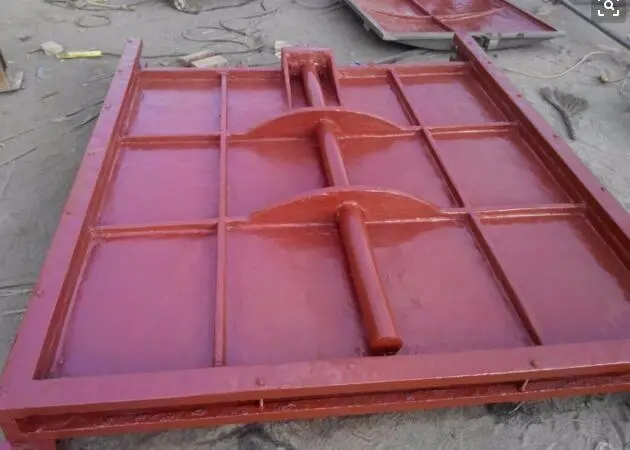

暗杆式铸铁闸门报价

二、暗杆式铸铁闸门特点优势

1、传动闸杆通过吊块螺母与闸门连接,并非明杆式的吊耳,外观上更加美观,而且对传动闸杆的材质要求更高;

2、所占用的空间高度位置比较小;

3、主体采用灰口铸铁或球磨铸铁,耐腐蚀性能更好;

4、定位销为不锈钢螺栓,更能适应暗杆式闸门的应用环境;

5、密封面材料为铜合金,从平整度和光滑度上更优于其他材料,而且耐腐蚀性更好;

6、规格多种多样,比如:双向承压式、墙靠式、法兰式等,适应性广;

7、适用介质多,比如:污水、海水、清水都可;、

8、介质流向不受限 , 不扰流、不降低压力;

9、流体阻力小 , 密封面受介质的忡刷和侵蚀小,使用寿命长。

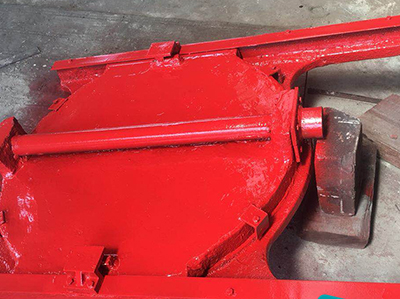

暗杆式铸铁闸门特点优势

三、暗杆式铸铁闸门结构组件及工作原理

1、暗杆式闸门结构组件:通常由门框、闸板、导轨、传动螺杆、密封条、吊块螺母/吊耳、可调整密封构件。

2、暗杆式闸门工作原理:工作原理与其他类型的平面滑动闸门基本相同,不同传动机构,暗杆式闸门的启闭是闸杆在固定点转动来带动闸板的启闭,闸杆和方向盘(启闭机)是连接在一起不产生相对运动。

四、暗杆式铸铁闸门应用

被广泛的应用于污水处理中来调控液面水位和流量,比如:冶金、纺织、石油、化工、电力等行业中。

一、暗杆式铸铁圆闸门结构图及外形安装布置尺寸参数

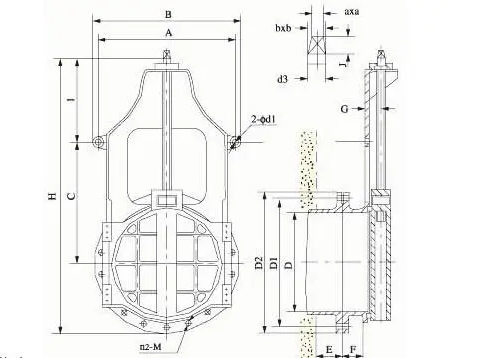

暗杆式铸铁圆闸门结构图

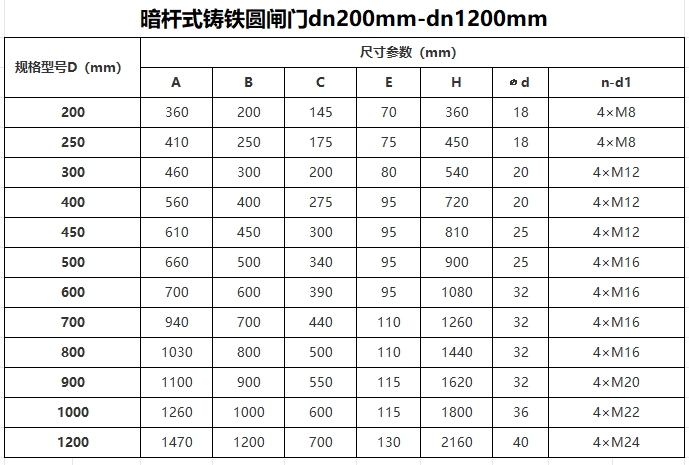

暗杆式铸铁圆闸门dn200mm-dn1200mm

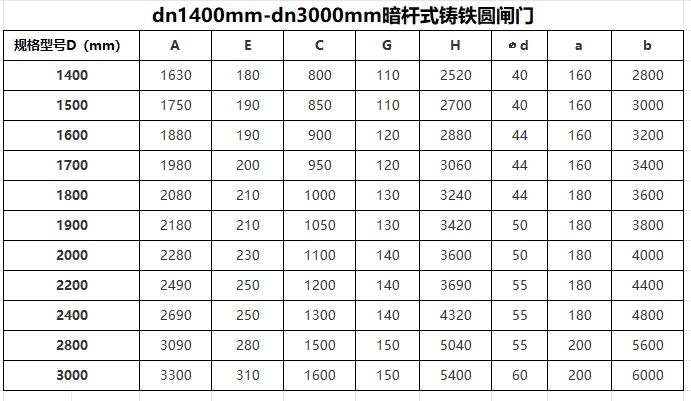

dn1400mm-dn3000mm暗杆式铸铁圆闸门外形及安装布置参数表

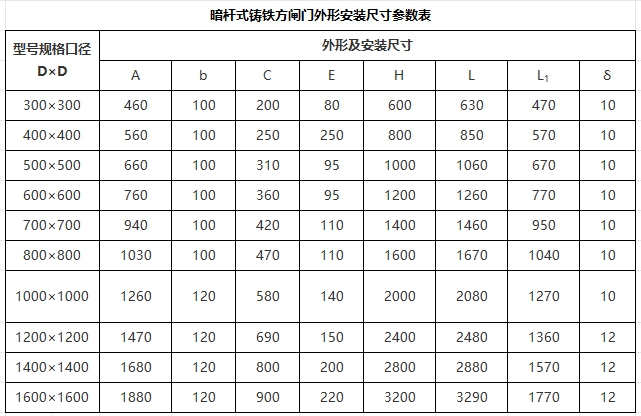

二、暗杆式铸铁方闸门结构图及外形安装尺寸参数

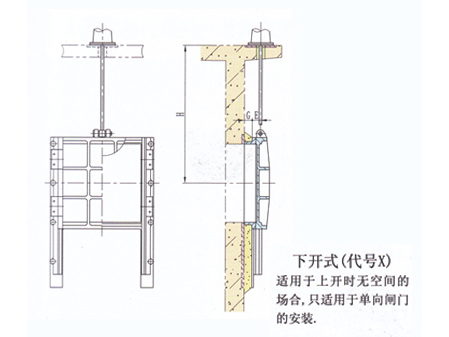

暗杆式铸铁方闸门结构图



三、暗杆式铸铁闸门技术特性

1、闸板压向门框允许压力0.1Mpa;

2、密封工作部位渗透量不大于1.24L/min.m;

3、闸板压离门框允许压力0.02Mpa。
