ZMQY铸铁镶铜圆闸门

作者:铄洋重工 浏览量:83 来源:本站 时间:2023-12-10 20:09:11

信息摘要:

ZMQY铸铁镶铜圆闸门是给排水和污水处理的理想水利装置设备。该闸门的制造加工符合规建设部通用标准和美国AWWA标准。广泛应用于给排水工程,如市政、煤油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等水利工程。一、ZMQY铸铁镶铜圆闸门的重要功能指标:闸门密封面的共同间隙≤0.1㎜,密封座的厚度大于10㎜。

ZMQY铸铁镶铜圆闸门是给排水和污水处理的理想水利装置设备。该闸门的制造加工符合规建设部通用标准和美国AWWA标准。广泛应用于给排水工程,如市政、煤油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等水利工程。

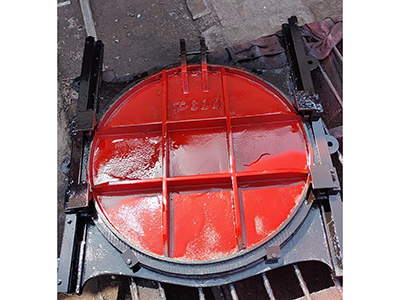

ZMQY铸铁镶铜圆闸门

一、ZMQY铸铁镶铜圆闸门的重要功能指标:

  1. 闸门密封面的共同间隙≤0.1㎜,密封座的厚度大于10㎜。

  2. 密封长度每米渗水量:正向≤0.7L/min·m反向≤1.25L/min·m。

  3. 公称压力≤0.1Mpa;0.1的密封试验压力Mpa。

  4. 工作环境:温度-20℃~120℃;湿度:95%;工作介质:水和污水的PH值:6~10。

  5. 放置位置:正常情况下,正面迎水,铅垂。

  6. 工作水头:单向受压:正向:10m反向:5m双向受压:均为10m。

  7. 启闭速度:不小于0.2m/min,不大于1.5m/min。

  8. 边壁之间的闸框间隔≥300㎜,距池底间隔≥150㎜~250㎜。

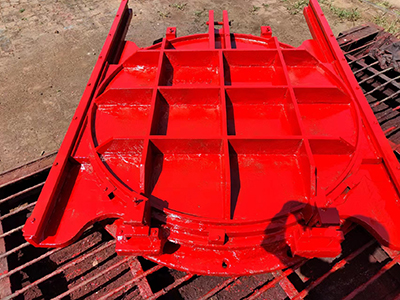

ZMQY铸铁镶铜圆闸门的重要功能指标特点

二、ZMQY铸铁镶铜圆闸门特点

  1. 采用楔形装置的楔形密封,密封材料为铜合金或橡胶,经过精细加工后配研,故密封性能良好。

  2. 采用预埋钢板或预埋螺栓式安置,安装、调试、使用、维护方便,使用寿命长。

  3. 品种规格齐全,适应性广。

三、工作原理:

铸铁镶铜闸门与启闭机配套使用。闸门是工作部分,启闭机是闸门开启和关闭的执行部分。启闭机由人力、电机或气动、液压机构动员传动装置的齿轮、蜗轮和蜗杆运行,驱动传动螺母或螺杆旋转,使闸轴垂直起落,从而打开或关闭闸门,达到开水、关水或调节水位的目的。

四、ZMQY铸铁镶铜圆闸门的重要部件材料:

由门框、闸板、导轨、密封条、可调解密封机构等部件组成。它具有布局简单、密封功能好、耐磨性强、操作简单、安装方便、规格齐全、适用性广等特点。

1、闸门:灰铸铁、球铁、不锈钢、GB9439-88/GB1348-88或GB12226-89/GB1227-89GB1220-84

2、门框:灰铸铁,球铁,不锈钢

3、封面:锡青铜丁腈橡胶,GB1176-87或GB1225-89

4、楔:锡青铜,丁腈橡胶

5、传动螺杆:GB1220-84

6、固件:0Cr17Ni12Mo2、18Ni9TiGB1220-84

7、吊块螺母:ZCuA110Fe3GB1176-87

8、轨道:灰铸铁,球铁,不锈钢

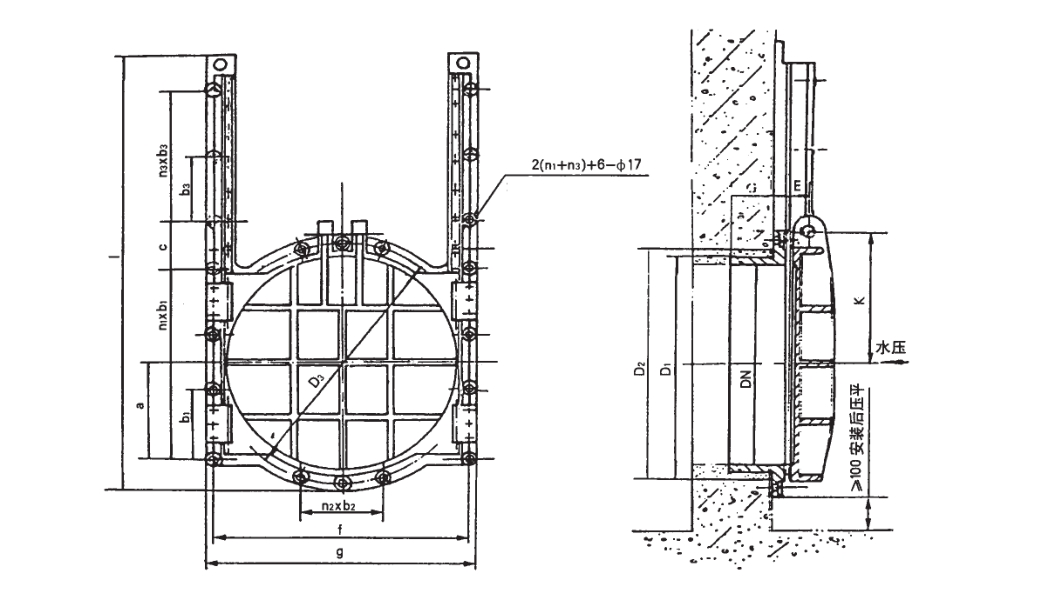

ZMQY铸铁镶铜圆闸门结构图安装布置图

五、常规型号尺寸及安装尺寸图

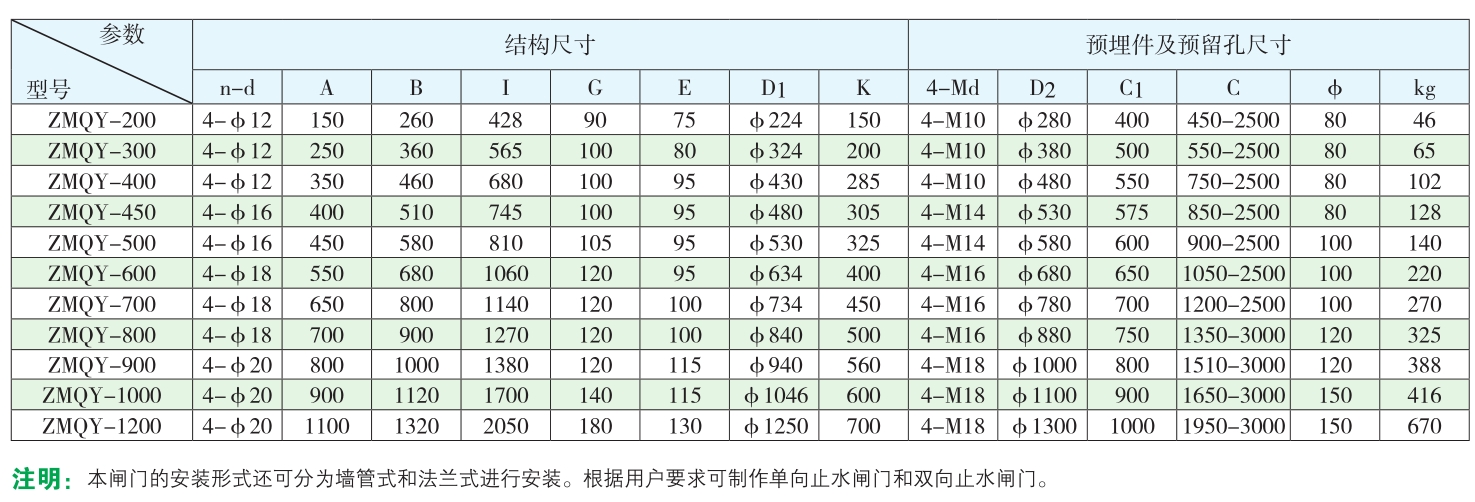

ZMQY铸铁镶铜圆闸门200-1200mm

ZMQY铸铁镶铜圆闸门1400-2550mm
