pgz铸铁闸门参数结构特点及施工工艺布置图

作者:铄洋重工 浏览量:178 来源:本站 时间:2023-11-24 21:17:49

信息摘要:

pgz铸铁闸门是一种挡水板采用拱形设计的平面滑动闸门,承压能力好,结构简单牢固,安装形式多样,施工简单,下面为您从其技术参数、结构图、结构特点等三个方面详细介绍。一、技术参数1、常见规格型号尺寸参数2、技术性能参数a.可适应PH6-8的液体环境b.主体材质灰铸铁HT200、HT250或球墨铸铁c.正常渗漏量不大于1.25d.适用温

pgz铸铁闸门是一种挡水板采用拱形设计的平面滑动闸门,承压能力好,结构简单牢固,安装形式多样,施工简单,下面为您从其技术参数、结构图、结构特点等三个方面详细介绍。

pgz铸铁闸门

一、技术参数

1、常见规格型号尺寸参数

2、技术性能参数

a.可适应PH6-8的液体环境

b.主体材质灰铸铁HT200、HT250或球墨铸铁

c.正常渗漏量不大于1.25

d.适用温度在

e.适用湿度在

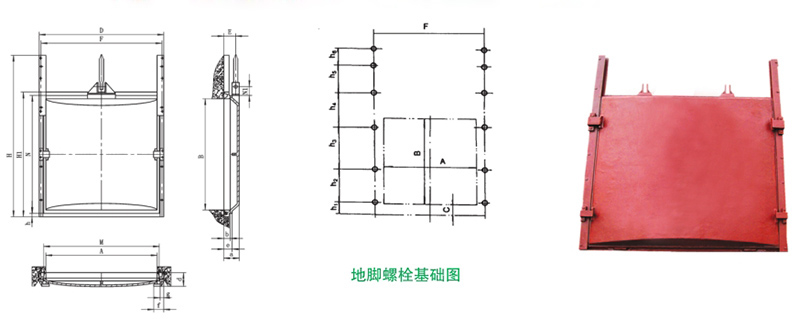

二、pgz铸铁闸门结构图

pgz铸铁闸门结构图

三、pgz铸铁闸门结构图特点

1、结构组件:闸框、挡水板、导轨、吊耳、锲紧装置、紧闭斜铁、导杆等组件构成,结构简单;

2、挡水板(闸板)采用60°拱形设计,承压能力更强;

3、尺寸在大于400mm的,背部设有加强筋,在承压方面进一步加强;

4、小型闸门闸框、导轨、挡水板采用整体铸造成型,结构更稳定;

5、宽度2.5米以上尺寸采用双吊点设计,启闭更加平稳;

6、闸板沿着闸框上的导轨在同一个平面内滑动,来实现对水流的调控,因此也被称为平面闸门。

7、多采用三边止水,闸底部及平行闸框三边止水,闸顶露出水面,属于露顶式闸门;

8、止水采用后止水结构,包括有可调节的楔紧装置、门体和门框上的楔紧装置,闸板背面与闸框、轨道接触面,经过械严格的加工刨光后,表面平直光滑,经过水压使它们之间严密贴合从而实现良好的止水效果,

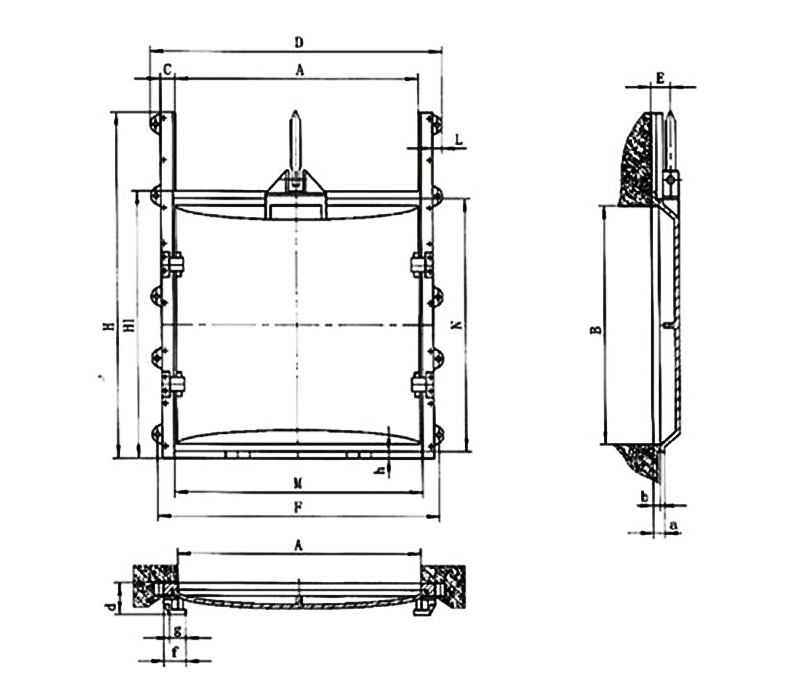

四、施工工艺布置图

pgz铸铁闸门施工工艺布置图
