墙式铸铁镶铜闸门
墙式铸铁镶铜方闸门
墙式铸铁镶铜圆闸门

墙式铸铁镶铜闸门

墙式铸铁镶铜闸门通常可分为两种类型,一是墙式铸铁镶铜圆闸门,另外一种为墙式铸铁镶铜方闸门,此款闸门,从安装形式上来说还可以分为墙管式和法兰式安装,可根据客户需求为您定制生产加工。具有结构简单、运行平稳、使用寿命长,维护简单的水利闸门,被广泛应用于渠道、河道、水库、水利水电、水产养殖、市政给排水建设等

在线咨询全国热线
15030939339

墙式铸铁镶铜闸门通常可分为两种类型,一是墙式铸铁镶铜圆闸门,另外一种为墙式铸铁镶铜方闸门,此款闸门,从安装形式上来说还可以分为墙管式和法兰式安装,可根据客户需求为您定制生产加工。具有结构简单、运行平稳、使用寿命长,维护简单的水利闸门,被广泛应用于渠道、河道、水库、水利水电、水产养殖、市政给排水建设等水利工程中。

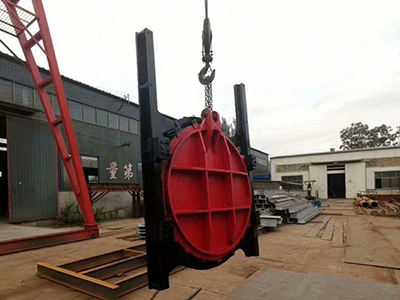

墙式铸铁镶铜闸门

一、墙式铸铁镶铜闸门报价

墙式铸铁镶铜闸门的报价受产品的规格型号和工程项目的要求不同而不同,铄洋水利源头工厂报价从几百元一套到上千元一套不等。

二、墙式铸铁镶铜闸门特点

1、靠墙安装,而不是嵌入到墙壁中,闸门整体受力更均匀,闸门收到的水的压力通过整个闸框来传递到土建中,闸门稳定性更好;

2、可单向止水,亦可制作成双向止水,结构形式灵活多样;

3、止水面镶嵌铜合金,止水面平整度高,抗腐蚀能力强,使用寿命更长久;

4、安装形式多样,除了可以墙式安装外,还可法兰式安装;

5、此款产品的渗水量少,止水效果优良,密封面配合间隙≤0.1mm,密封座厚度大于10mm,正向渗水量:≤0.7L/min·m,反向≤1.25L/min·m;

6、可适应工作介质种类多,即可适应河流湖泊水质,也可适应PH在6-8之间的污水。

墙式铸铁镶铜闸门特点

三、墙式铸铁镶铜闸门结构及工作原理

1、墙式铸铁镶铜闸门结构:

a.挡水板:闸门的挡水板,承压部件,其材质通常和闸框材质相同,通过铸造成型;、

b.闸框:闸门的边框或者说是门框,其材质通常为灰口铸铁HT250或球墨铸铁,通过铸造成型;

c.密封座:灰口铸铁或球墨铸铁,在其上镶铜,镶铜的材质为铜合金2CuSn5Pb5Zn,可更好的提高密封面的止水效果;

d.吊耳:材质与闸板相同为铸铁材质;

e.导轨:对于中小形的闸门通常和闸框浇注为一体,大型的用不锈钢定位销与门框连接固定,材质通常为铸铁;

f.锲块:也称为压紧锲块,可通过调整压紧锲块来调整密封度,材质为灰口铸铁镶铜合金或球墨铸铁镶铜合金;

g.螺杆:也被称为闸杆,其材质为多为不锈钢。

墙式铸铁镶铜闸门结构及工作原理

2、墙式铸铁镶铜闸门工作原理

墙式铸铁镶铜闸门调节水流量的工作部分,螺杆启闭机为闸门开启与关闭的动力执行设备,由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等传动,驱动传动部件螺母或螺杆转动,使闸杆实现垂直升降运动,从而开启或关闭闸门,达到放水、关水或调节水位的目的。

四、墙式铸铁闸门分类:

1、按照安装形式可分为墙管式和法兰式两种;

2、按照外形可分为墙式铸铁镶铜方闸门和墙式铸铁圆闸门

墙式铸铁闸门分类及应用

五、墙式铸铁镶铜闸门应用

墙式铸铁镶铜闸门多用于污水处理、灌溉、给水排水、石油、化工、冶金、电力、纺织、等行业水处理构筑物上,在公称压力为0.1MPa以下的,多用于管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等场所,用来实现流量和液面水位的控制。


一、墙式铸铁镶铜圆闸门布置结构图及外形布置尺寸参数表

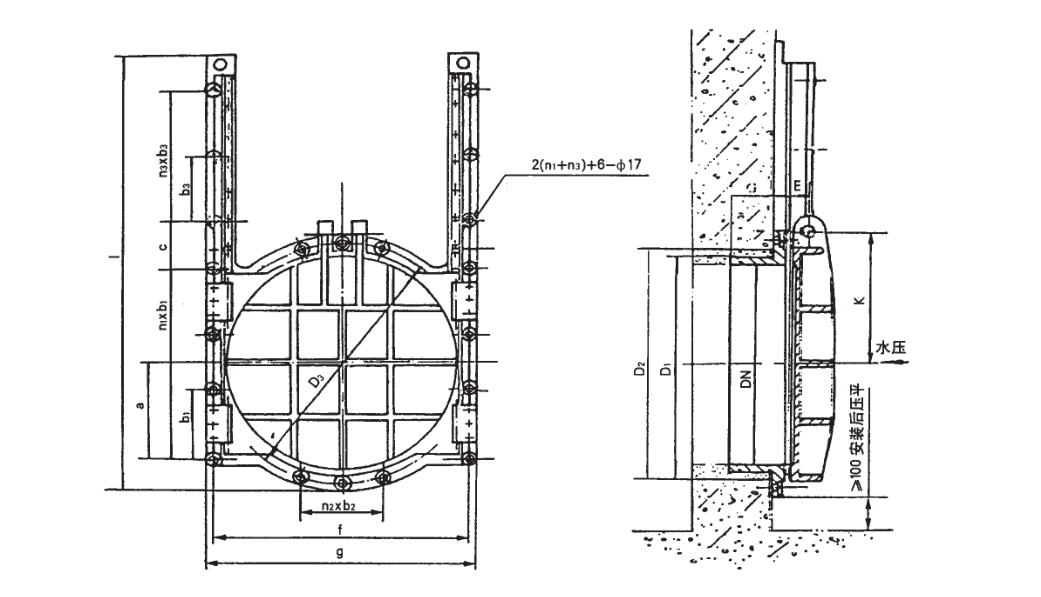

墙式铸铁镶铜圆闸门布置结构图

墙式铸铁镶铜圆闸门布置结构图

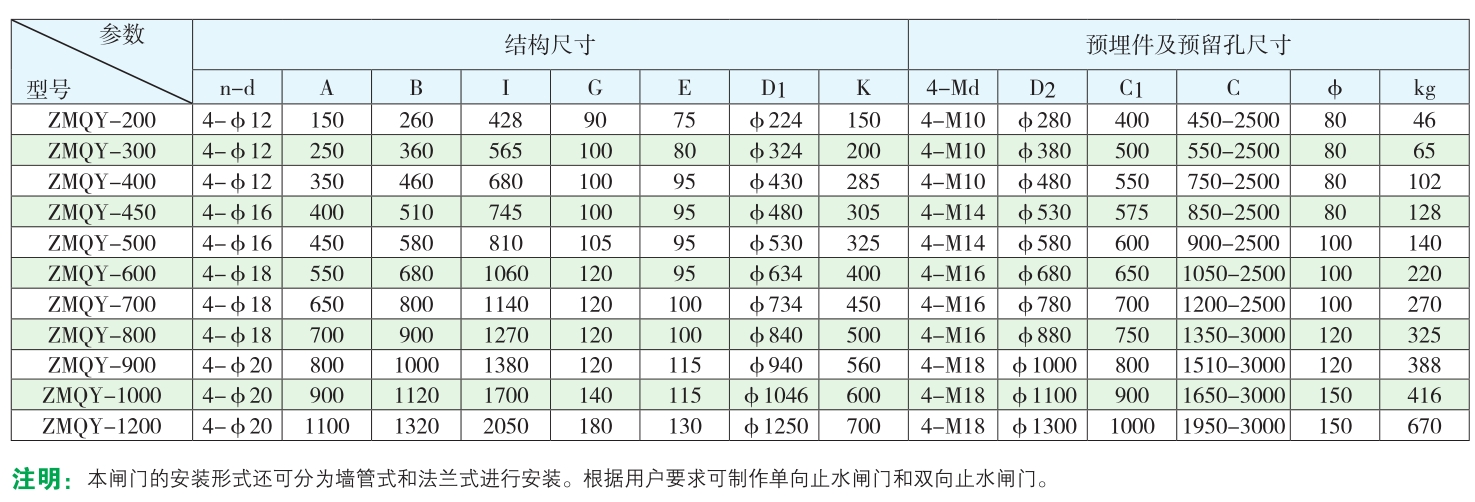

墙式铸铁镶铜闸门ZMQY-200到1200mm的外形尺寸及预埋件尺寸参数表

墙式铸铁镶铜闸门ZMQY-200到1200mm的外形尺寸及预埋件尺寸参数表

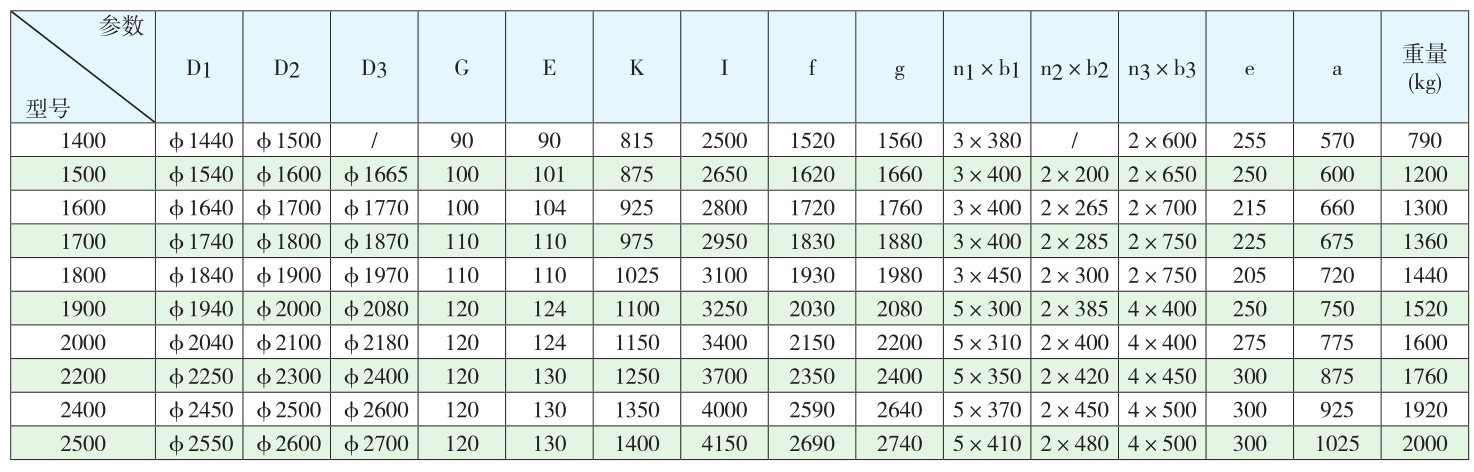

墙式铸铁镶铜闸门ZMQY-1400到2500mm的外形尺寸及预埋件尺寸参数表


二、墙式铸铁镶铜方闸门结构图及外形尺寸参数表

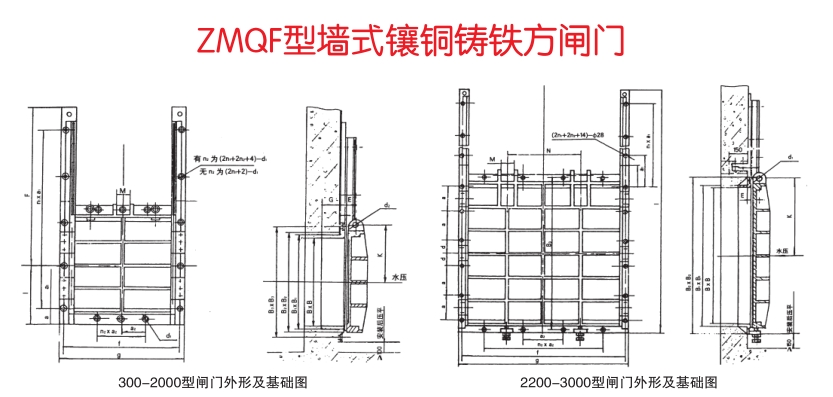

墙式铸铁镶铜方闸门ZMQF结构图

墙式铸铁镶铜方闸门ZMQF结构图

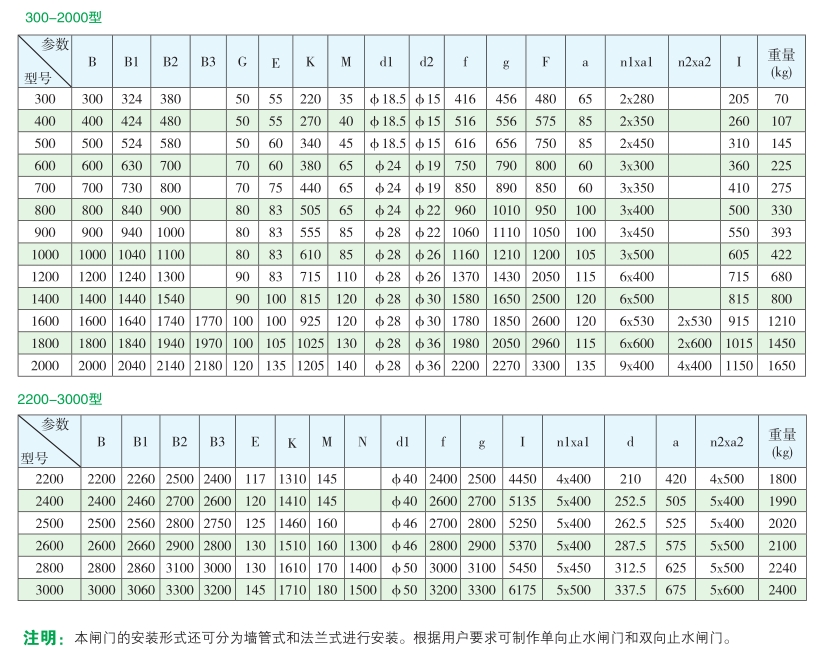

墙式铸铁镶铜方闸门ZMQF外形及布置尺寸参数表

墙式铸铁镶铜方闸门ZMQF外形及布置尺寸参数表
