PZY平面铸铁圆闸门

作者:铄洋重工 浏览量:100 来源:本站 时间:2023-12-01 09:08:46

信息摘要:

PZY平面铸铁圆闸门门板多为平板状,常见型号为dn200mm-dn1200mm,多用于给排水、防汛等工程中做工作闸使用,启闭灵活,材质灰铸铁或球墨铸铁,加工方式为整体铸造,结构稳定性好。其常见型号外形尺寸、安装尺寸、特点、用途等内容如下:一、外形安装图二、外形安装尺寸表说明:1、表中字母含义可对照上方的外形安装图方便理

PZY平面铸铁圆闸门门板多为平板状,常见型号为dn200mm-dn1200mm,多用于给排水、防汛等工程中做工作闸使用,启闭灵活,材质灰铸铁或球墨铸铁,加工方式为整体铸造,结构稳定性好。其常见型号外形尺寸、安装尺寸、特点、用途等内容如下:

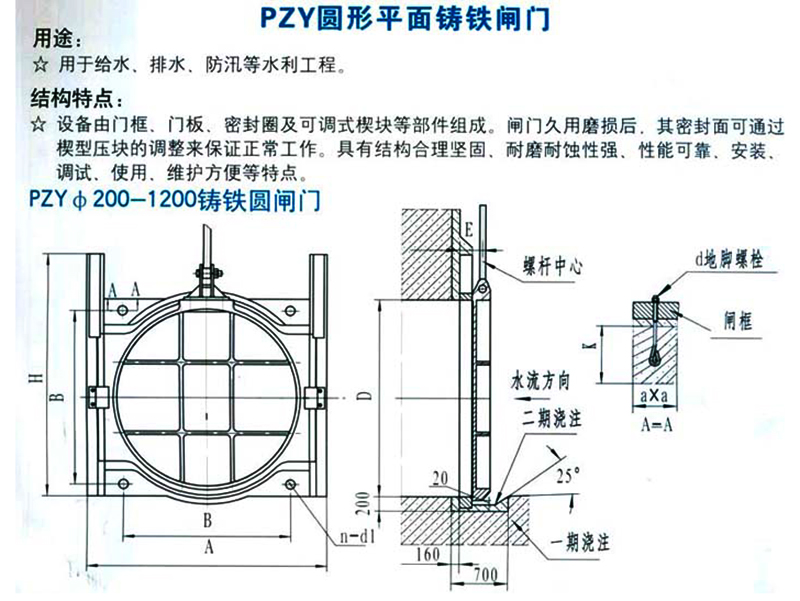

一、外形安装图

PZY平面铸铁圆闸门外形安装图

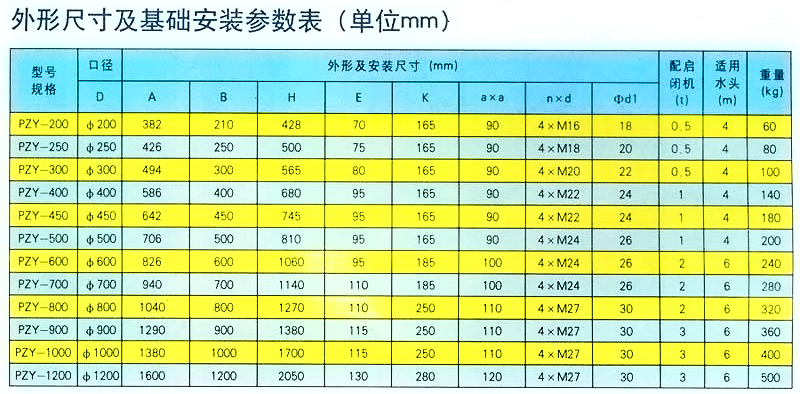

二、外形安装尺寸表

PZY平面铸铁圆闸门外形安装尺寸表

说明:

1、表中字母含义可对照上方的外形安装图方便理解;

2、PYZ-200到PYZ-500适用水头4米,启闭机0.5t-1t,启闭机类型手推、手轮或手电两用型;

3、PYZ-600到PYZ-1200适用水头6米,启闭机2t-3t,启闭机类型多为手电两用型;

4、除表中型号外,支持定制,免费提供安装技术指导。

三、结构特点

1、PZY平面铸铁圆闸门由门框(闸框),门板(闸板),密封圈及可调式楔块等部件组成。

2、闸门久用磨损后,其密封面可通过楔型压块的调整来保证正常工作。

3、具有结构合理坚固、耐磨耐蚀性强,性能可靠。

4、安装,调试,使用,维护方便等特点。

四、安装说明

1、预埋地脚螺栓二次浇筑形式;

2、明杆式启闭,如有特殊要求可制作为暗杆式;

3、整体吊装就位,注意保护密封面。

五、用途

用于给水、排水,防汛等水利工程中圆形孔口!
