AXF暗杆式铸铁镶铜方闸门-型号安装参数大全

作者:铄洋重工 浏览量:34 来源:本站 时间:2023-12-14 17:49:44

信息摘要:

一、产品概述AXF暗杆式铸铁镶铜方闸门的吊点采用吊块螺母设计,启闭机螺杆通过吊块在吊块螺母中旋转实现对闸门的开启与关闭,节能了闸门上部开启空间,密封座内嵌入青铜条,止水密封更具耐磨性,主体采用消失模加工铸造技术,余量3mm耐腐蚀余量,更经久耐用!;二、AXF暗杆式铸铁镶铜方闸门型号说明举例说明:AXF-3001、AXF-

一、产品概述

AXF暗杆式铸铁镶铜方闸门的吊点采用吊块螺母设计,启闭机螺杆通过吊块在吊块螺母中旋转实现对闸门的开启与关闭,节能了闸门上部开启空间,密封座内嵌入青铜条,止水密封更具耐磨性,主体采用消失模加工铸造技术,余量3mm耐腐蚀余量,更经久耐用!

AXF暗杆式铸铁镶铜方闸门-型号安装参数大全;

二、AXF暗杆式铸铁镶铜方闸门型号说明

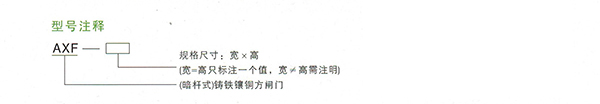

AXF暗杆式铸铁镶铜方闸门型号说明

举例说明:

AXF-300

1、AXF-暗杆式铸铁镶铜方闸门(A:暗杆式,X:止水面镶嵌镶铜条,F:闸门外形为方形)

2、300-300*300mm(宽与高尺寸相同,仅标注一个即可)

三、整体性能参数

1、此系列闸门由门框、门板、密封止水面、传动螺母及可调试楔块压紧装置等部件构成,具有布局简略、耐用、安装方便、隐蔽性好等特点。

2、闸门安装在墙壁上,门板一般设有迎水面(单向止水型,注意安装别装反了);

3、承受设计额定压力0.1兆帕。

4、门板正向、反向两侧都承受水压(双向止水闸或双侧承压闸);

5、密封工作面正向设计额定渗漏量≤1.25L/min.m,反向止水设计允许额定渗漏量≤2.5L/min.m,

6、承受设计额定反向压力0.03兆帕,

四、安装布置图及型号安装尺寸表

1、AXF-300mm到AXF-1000mm安装布置图及尺寸参数表

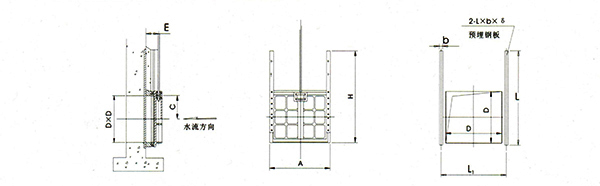

AXF-300mm到AXF-1000mm安装布置图

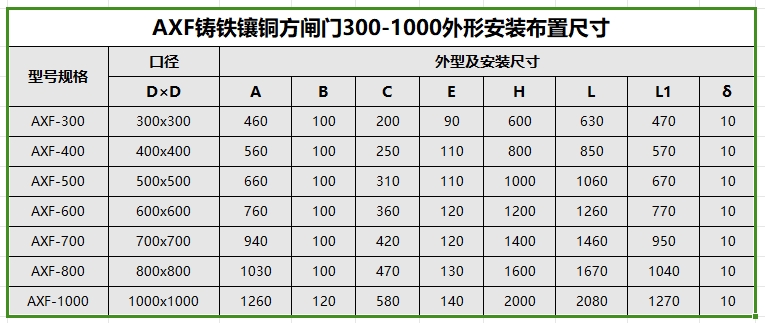

AXF-300mm到AXF-1000mm安装尺寸参数;

2、AXF-1200到AXF-2400mm安装布置图及尺寸参数表

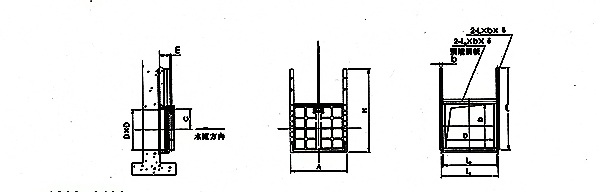

AXF-1200到AXF-2400mm安装布置图

AXF-1200到AXF-2400mm安装尺寸参数

3、AXF-2600mm到AXF-5000mm安装布置图及尺寸参数表

AXF-2600mm到AXF-5000mm安装布置图

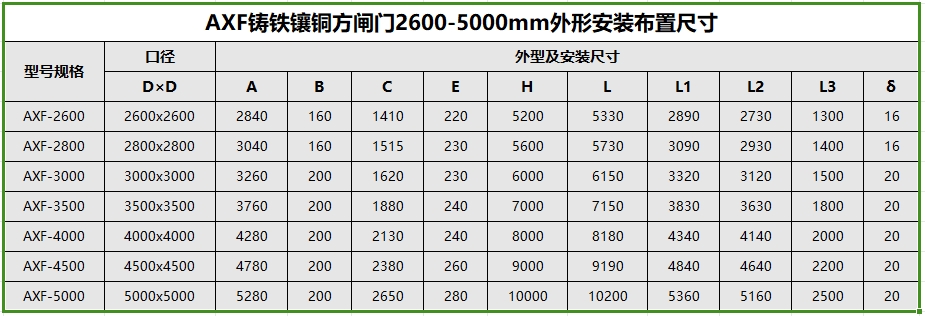

AXF-2600mm到AXF-5000mm安装尺寸参数

说明:2600mm宽度以上的闸门采用双吊点设计,以下宽度的闸门采用单吊点设计

五、产品应用

用于给排水、防汛,水利水电工程中用来停止、疏浚水流的作用。特别是景区、道路工程中排水中的水利闸门,构筑物空间不适合利用明杆式安装铸铁镶铜闸门的场合。
