铸铁方闸门
方形铸铁闸门
铸铁镶铜方闸门

铸铁方闸门

铸铁方闸门的类型繁多,比较常见的又SFZ型、ZMQF型、ZMF型等,除此之外还有AFZ型暗杆式、AXF型下开镶铜式等等,其被广泛的应用于农田灌溉、渠道、河道、水库、水产养殖、污水处理等行业中,具有启闭机灵活多样,安装操作简单,维护方便等优势特点。一、铸铁方闸门报价由于铸铁方闸门的类型繁多,规格型号不同报价不一,常见

在线咨询全国热线
15030939339

铸铁方闸门的类型繁多,比较常见的又SFZ型、ZMQF型、ZMF型等,除此之外还有AFZ型暗杆式、AXF型下开镶铜式等等,其被广泛的应用于农田灌溉、渠道、河道、水库、水产养殖、污水处理等行业中,具有启闭机灵活多样,安装操作简单,维护方便等优势特点。

铸铁方闸门报价

一、铸铁方闸门报价

由于铸铁方闸门的类型繁多,规格型号不同报价不一,常见的型号报价从几百元到几千元不等,铄洋重工源头工厂为您实时提供一手免费报价行情,工厂直接发货。

二、铸铁方闸门优势特点

1、结构安装方式多样,可明杆式、暗杆式、墙式、靠壁式、扶壁式、墙管式安装,安装简单方便;

2、抗腐蚀能力好,主体结构采用球墨铸铁或灰口铸铁,同时在加工铸造过程中还留有2毫米的耐腐蚀余量,抗腐蚀能力强;

3、配型启闭机容易,可搭配手动、电动、手电两用、双吊点螺杆启闭机,在搭配手动或手电两用螺杆启闭机时,即使在无电或山区照常可启闭闸门,特别适用于农田灌溉、水产养殖、污水处理等水利工程;

4、止水效果好,,方形铸铁闸门止水方式通常为后止水,通过水压和压紧楔块装置实现止水,闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜,因此密封性能好,密封面每米长度渗水量正向≤0.7L/min ·m ,  反向≤1.25L/min ·m ;

5、止水条使用寿命长,铸铁方闸门的止水面可镶铜或不锈钢,不论是在平整光滑度还是在耐腐蚀性能方面都更加好,因此使用寿命长;

6、启闭速度快,方形铸铁闸门通常启门速度不小于0.2m/min,闭门速度不大于1.5m/min 。

铸铁方闸门优势特点及组件

三、铸铁方闸门组件

1、方形铸铁闸门门框和门框材质:灰铸铁(HT250)/球铁(QT450-10);

2、导轨材质:灰铸铁(HT250)/球铁(QT450-10)、不锈钢;

3、密封面:锡青铜ZCuSn5PbZn5或不锈钢;

4、楔块:锡青铜ZCuSn5PbZn5或丁腈橡胶ZCuAl10Fe3;

5、传动螺杆:传动螺杆;

6、吊块螺母:铝铁青铜;

7、紧固件:不锈钢OCr17Ni12Mo2或OCr18Ni9Ti

四、铸铁方闸门工作原理

1、方形铸铁闸门启闭原理:方闸门的启闭原理非常简单,就是通过配型的启闭机驱动传动螺母或螺杆转动,使闸轴作垂直升降运动,从而带动闸门在导轨上上下滑动,来实现闸门的启闭,从而实现调节水流的作用。

2、方形铸铁闸门止水原理:止水是通过水压力和压紧楔块装置的楔紧达到密封,密封通过机械加工配研使止水面非常平滑,当然止水面也可以镶铜合金,从而达到良好的止水效果。

铸铁方闸门工作原理及应用选型

五、铸铁方闸门应用与选型

1、对于安装方形铸铁闸门的空间比较小,或用于景区城市市政水利工程的时候,常常会选用暗杆式铸铁方闸门,因为此种机型占用空间小,而且美观;

2、对于渠道、河道、水利灌溉、水产养殖等水流压力比较小的水工工程,通常会采用平板方形铸铁闸门,并且明杆式安装,安装比较方便,而且材质通常会采用灰口铸铁,这样性价比更高;

3、对于应用于水库、大坝、污水处理、水电站等大型水利闸门工程,通常要求比较严格,水流压力比较大,通常会采用拱形方铸铁闸门,止水面通常会镶铜,这样拱形结构承压能力更高,止水效果更好。

一、ZMF铸铁方闸门布置结构图及技术参数

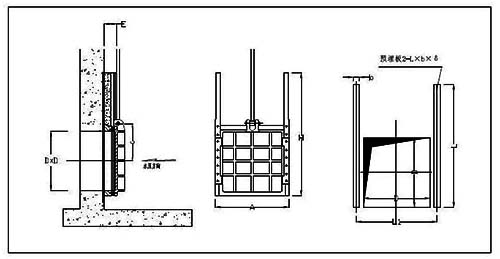

ZMF铸铁方闸门布置结构图

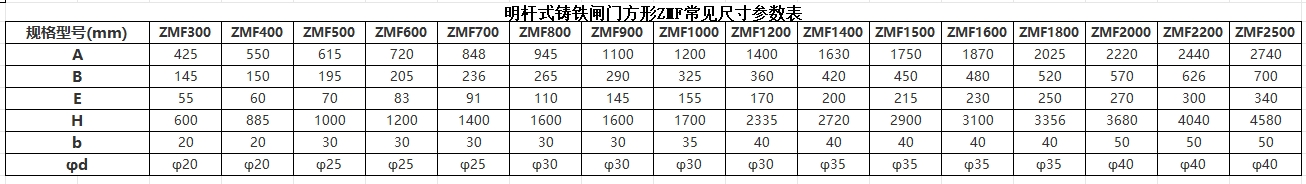

ZMF铸铁方闸门技术参数



二、SFZ铸铁方闸门布置结构图及技术参数

SFZ铸铁方闸门结构图

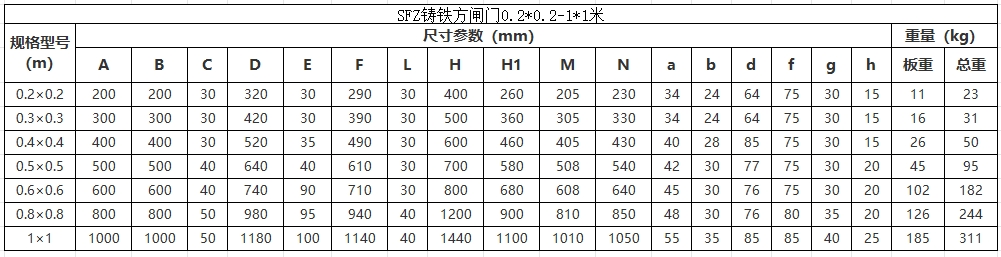

SFZ铸铁方闸门0.2*0.2米-1米*1米尺寸技术参数

SFZ铸铁方闸门0.2*0.2米-1米*1米尺寸技术参数

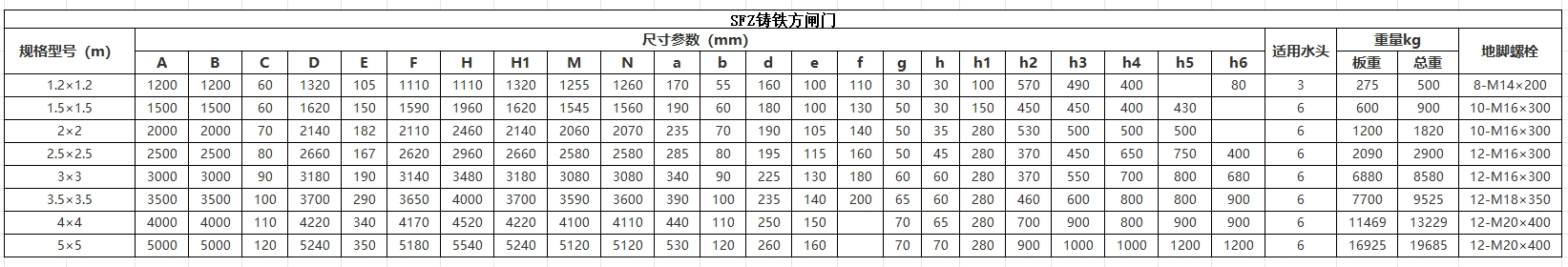

SFZ铸铁方闸门1.2*1.2米到5*5米尺寸技术参数

SFZ铸铁方闸门1.2*1.2米到5*5米尺寸技术参数

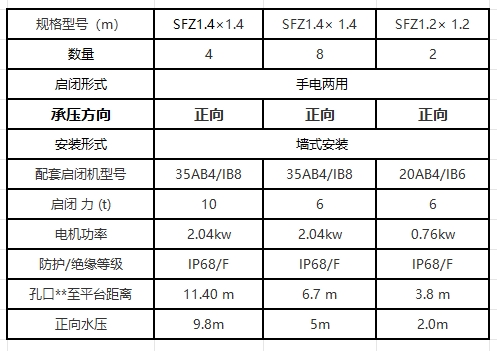

SFZ铸铁方闸门常见型号配型启闭机技术参数

SFZ铸铁方闸门常见型号配型启闭机技术参数



三、ZMQF铸铁方闸门布置结构图及技术参数

ZMQF铸铁方闸门布置结构图

ZMQF铸铁方闸门布置结构图


ZMQF铸铁方闸门技术参数

ZMQF铸铁方闸门技术参数

四、铸铁方闸门组件执行技术标准

铸铁方闸门组件执行技术标准
