PGZ分体铸铁拱形闸门

作者:铄洋重工 浏览量:40 来源:本站 时间:2023-12-23 21:08:39

信息摘要:

PGZ分体铸铁拱形闸门通常指3米以上的闸门,闸板采用上下组合的形式,适用水头通常在5米以上的,比较大型的水利闸门,其常见的型号、结构图组件、安装技术参数如下。一、PGZ分体铸铁拱形闸门结构图组件及布置图说明:1、组件:图中标识1为吊耳、2为盖板、3为压板、4为门叶、5为门框、6为预埋钢板、7为二期地脚螺栓。2、门楣及

PGZ分体铸铁拱形闸门通常指3米以上的闸门,闸板采用上下组合的形式,适用水头通常在5米以上的,比较大型的水利闸门,其常见的型号、结构图组件、安装技术参数如下。

一、PGZ分体铸铁拱形闸门结构图组件及布置图

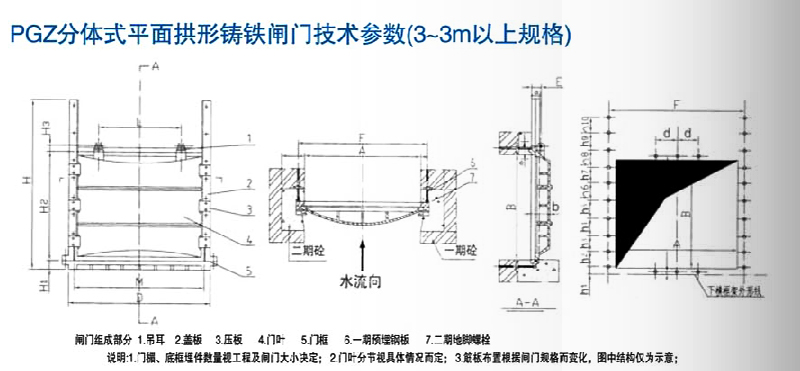

PGZ分体铸铁拱形闸门结构图及布置图

说明:

1、组件:图中标识1为吊耳、2为盖板、3为压板、4为门叶、5为门框、6为预埋钢板、7为二期地脚螺栓。

2、门楣及底框预埋件数量以水利工程及闸门大小确定。

3、门叶分节视具体情况而定。

4、加强筋布置根据闸门规格而变化,图中仅为结构示意图。

二、PGZ分体铸铁拱形闸门安装技术尺寸参数

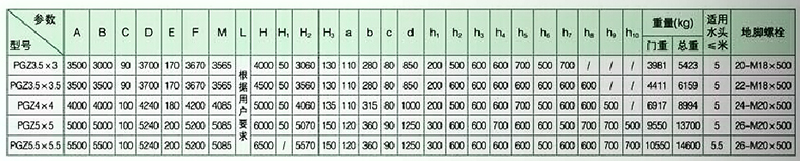

PGZ分体铸铁拱形闸门安装技术尺寸参数

说明:

1、预埋件的数量以闸门要求配给,表中的预埋件数量仅做参考;

2、用户订货后,具体型号参数请索取。

总结:

通过以上内容可以了解到宽度在3米以上的PGZ铸铁拱形闸门的结构图、布置图、安装尺寸参数、适用水头等内容,当然不是说只有3米以上的闸门才可以采用这种结构,比如闸门宽度2.5米而闸门的所需要的高度在5米,这时候也常常采用此种结构,这种形式的闸门也被称为组合式铸铁闸门或组装式铸铁闸门。
