SPGZ双向止水铸铁闸门-规格型号尺寸大全

作者:铄洋重工 浏览量:37 来源:本站 时间:2023-12-16 21:06:45

信息摘要:

SPGZ双向止水铸铁闸门的常见规格型号、外形尺寸、安装结构图、安装布置尺寸如下。其安装多采用二次灌浆浇筑的形式。一、SPGZ双向止水铸铁闸门型号示意举例说明:SPGZ1*1:1、表示双向止水平面拱形铸铁闸门,宽度1米,高度1米;2、S-表示双向止水;3、PGZ-表示平面拱形铸铁闸门二、SPGZ双向止水铸铁闸门安装结构图三、SPGZ双

SPGZ双向止水铸铁闸门的常见规格型号、外形尺寸、安装结构图、安装布置尺寸如下。其安装多采用二次灌浆浇筑的形式。

一、SPGZ双向止水铸铁闸门型号示意

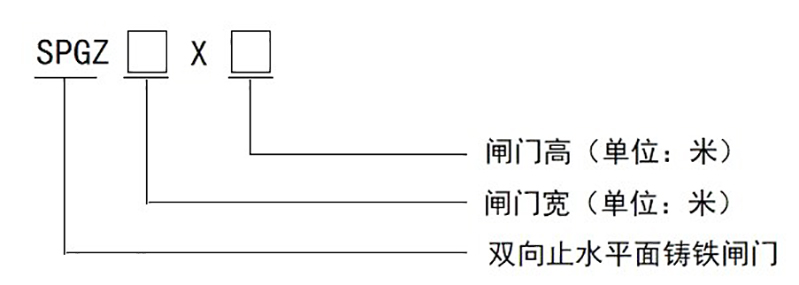

SPGZ双向止水铸铁闸门型号示意

举例说明:

SPGZ1*1:

1、表示双向止水平面拱形铸铁闸门,宽度1米,高度1米;

2、S-表示双向止水;

3、PGZ-表示平面拱形铸铁闸门

二、SPGZ双向止水铸铁闸门安装结构图

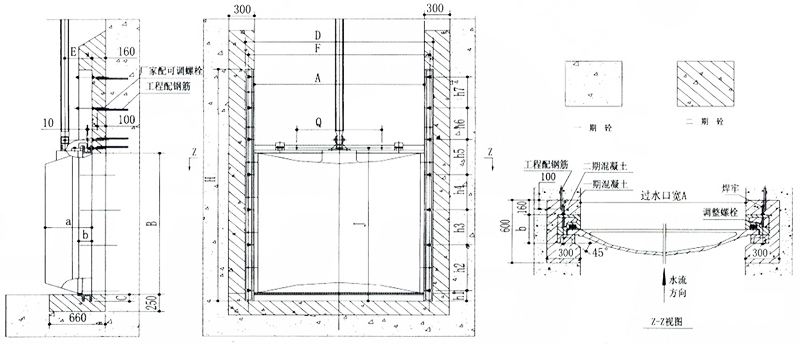

SPGZ双向止水铸铁闸门安装结构图

三、SPGZ双向止水铸铁闸门外形及安装布置尺寸

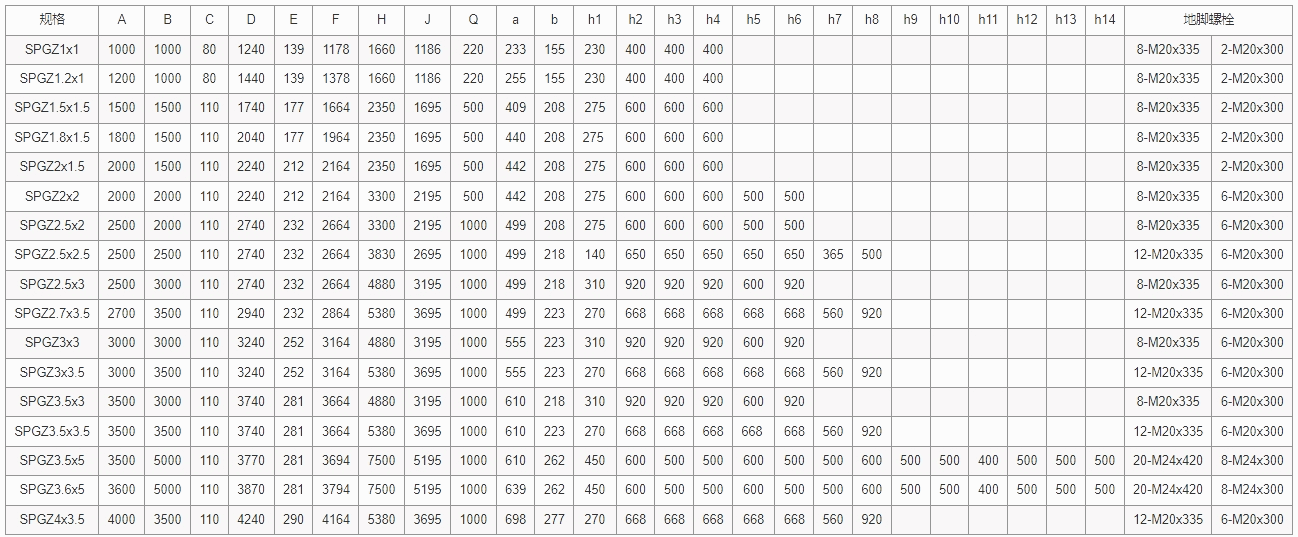

SPGZ双向止水铸铁闸门外形及安装布置尺寸

四、SPGZ双止水闸门性能特点

1、止水采用硬软联合止水方式,正方向和反方向止水渗漏量都小于1.2L/(min*m),高于要求标准;

2、门框采用两个立框结构,闸门的结构强度高;

3、主体材质与止水密封条分别采用铸铁和不锈钢或青铜,可用于海水、污水等水利环境中;

4、可依据需求配备平推式、侧摇式、手电两用螺杆启闭机;

5、正方向可承受8米的水头,反方向可承受4.5米高水头,可定制更高水头的。

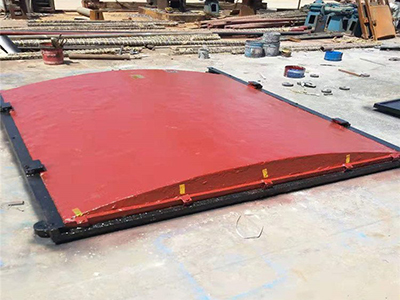

SPGZ双止水闸门性能特点及应用

五、应用

1、安装位置:多安装于进水或排水口;

2、应用行业:冶金、化工、纺织、农业、化工、石油、水利水电等。
