MXF明杆式铸铁镶铜方闸门-型号参数大全

作者:铄洋重工 浏览量:109 来源:本站 时间:2023-12-14 11:30:22

信息摘要:

MXF明杆式铸铁镶铜方闸门吊耳一般采用铸铁铸造加工,门板采用加强肋分布设计,止水槽中镶嵌青铜,安装采用靠壁或墙壁安装,常见类型有单向止水和双向止水两种类型。可用于农田水利灌溉、水力发电、河道、污水处理、市政水利或自来水厂等排水水利工程。其型号说明、基本属性特点、安装布置图、型号布置尺寸如下。一、型号说明

MXF明杆式铸铁镶铜方闸门吊耳一般采用铸铁铸造加工,门板采用加强肋分布设计,止水槽中镶嵌青铜,安装采用靠壁或墙壁安装,常见类型有单向止水和双向止水两种类型。可用于农田水利灌溉、水力发电、河道、污水处理、市政水利或自来水厂等排水水利工程。其型号说明、基本属性特点、安装布置图、型号布置尺寸如下。

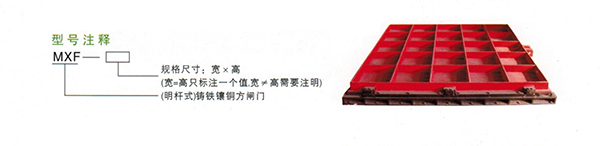

一、型号说明


举例:MXF-500

1、MXF:表示明杆式铸铁镶铜方闸门,M表示明杆式,X表示镶铜,F表示闸门为方形;

2、500:表示孔口宽和高相同,都为500毫米。

MXF明杆式铸铁镶铜方闸门基本属性特点

二、MXF明杆式铸铁镶铜方闸门基本属性特点

1、主体组件门板、门框、吊耳多采用灰铸铁,特殊要求可采用球墨铸铁;

2、密封止水机构内部嵌入耐磨铜条,并做研磨加工,增强止水效果;

3、安装形式多为墙式或靠壁式,闸板平板设计做加强肋,加强肋为应水面;

4、止水密封面设计允许渗漏量不大于1.25升每分钟米,反向允许渗漏量不大于1.25升每分钟米。

5、正向设计承压能力部大于0.1MPa;反向承压力小于等于0.03MPa。

三、MXF明杆式铸铁镶铜方闸门安装结构图及型号布置尺寸

1、MXF-300到MXF-1000

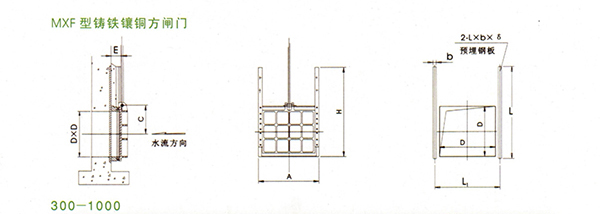

MXF-300到MXF-1000明杆式铸铁镶铜方闸门安装结构图

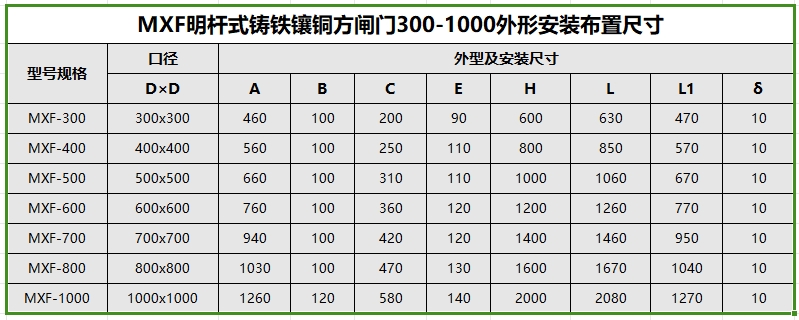

MXF-300到MXF-1000明杆式铸铁镶铜方闸门安装尺寸

2、MXF-1200到MXF2400

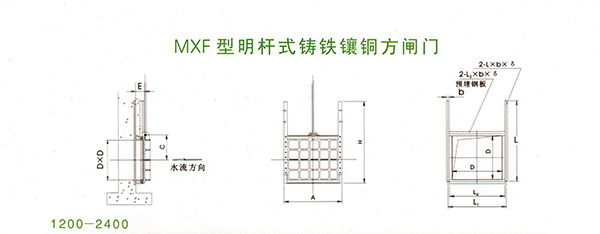

MXF-1200到MXF2400明杆式铸铁镶铜方闸门安装结构图

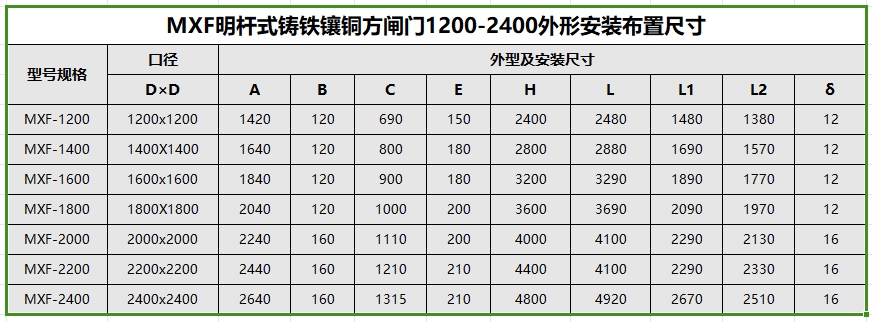

MXF-1200到MXF2400明杆式铸铁镶铜方闸门安装尺寸参数表

3、MXF-2600到MXF-5000(此型号范围内的采用双吊点设计)

MXF-2600到MXF-5000明杆式铸铁镶铜方闸门安装结构图

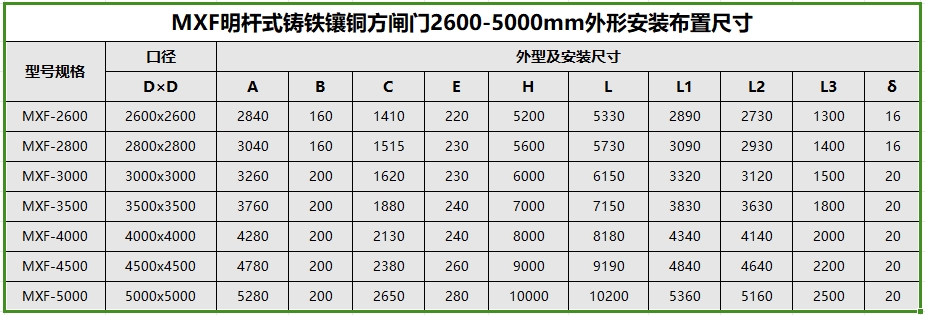

MXF-2600到MXF-5000明杆式铸铁镶铜方闸门安装尺寸参数表
