扇形铸铁闸门——斜拉安装、双向止水的适用闸门
扇形铸铁闸门是一种适用于水库、河堤、大坝底部斜拉工况设计的中高压闸门，外形呈扇形结构，因此也被称为铸铁斜拉闸门或铸铁双向转盖闸门。与常见的平板闸门、弧形闸门不同，扇形闸门通过斜拉杆带动圆形闸板沿弧形轨道滑动，特别适合安装在水面以下、与水平面夹角不大于30°的坡面上。
一、扇形铸铁闸门报价参考
扇形铸铁闸门的市场价格通常在 500～2600元/套 之间，具体价格受以下因素影响：
| 影响因素 | 说明 |
|---|---|
| 口径尺寸 | 口径越大，铸件重量和加工成本越高 |
| 水头压力 | 水头越高，对闸板厚度、密封结构要求越高 |
| 止水方式 | 镶铜止水比镶不锈钢成本略高 |
| 材质 | 球墨铸铁比灰口铸铁强度，价格上浮约15%～25% |
| 启闭机配套 | 手动卷扬机与电动卷扬机价格差异较大 |
注：以上为常规型号参考价，非标定制需根据图纸单独核算。实际报价请致电获取

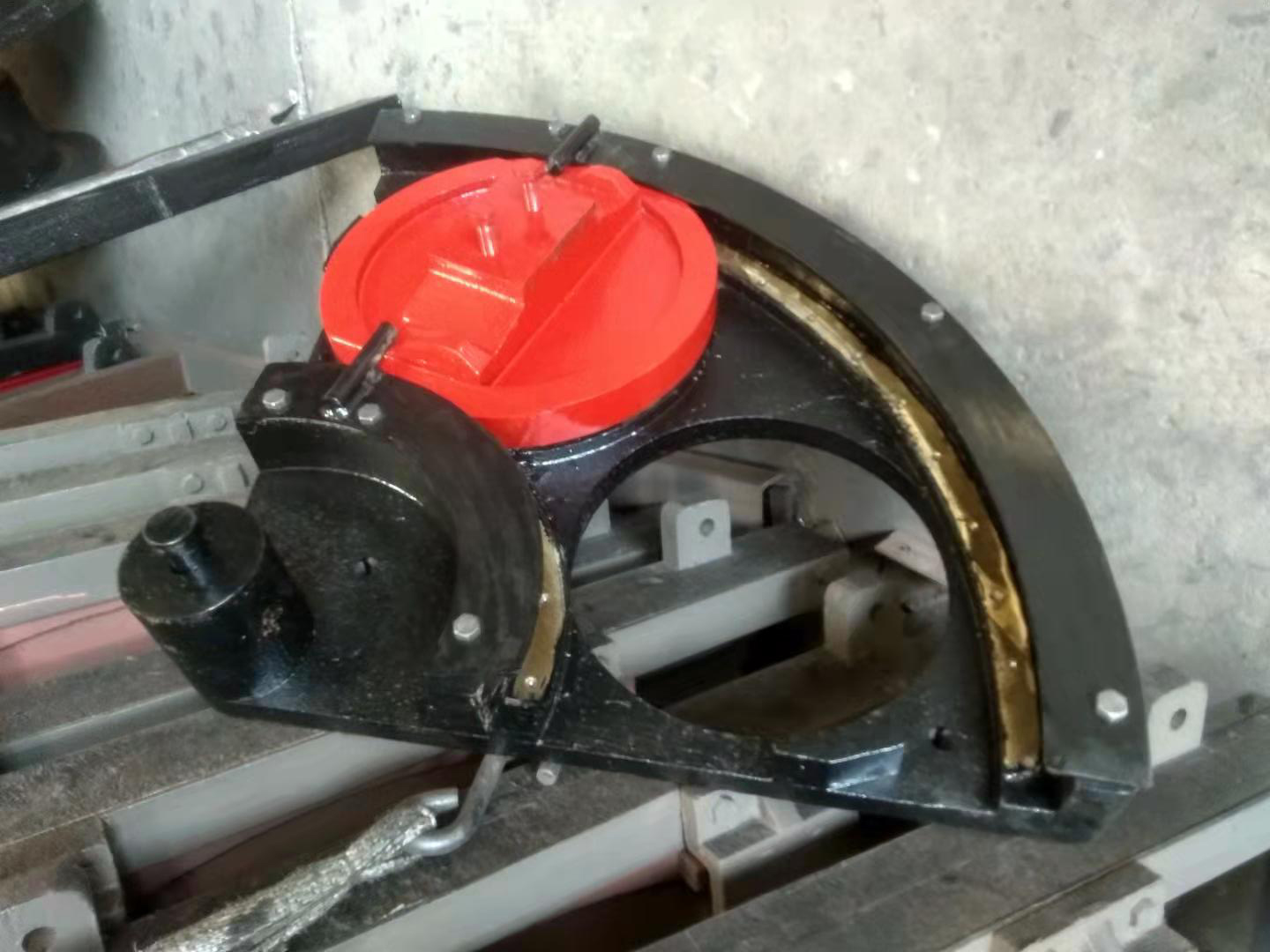

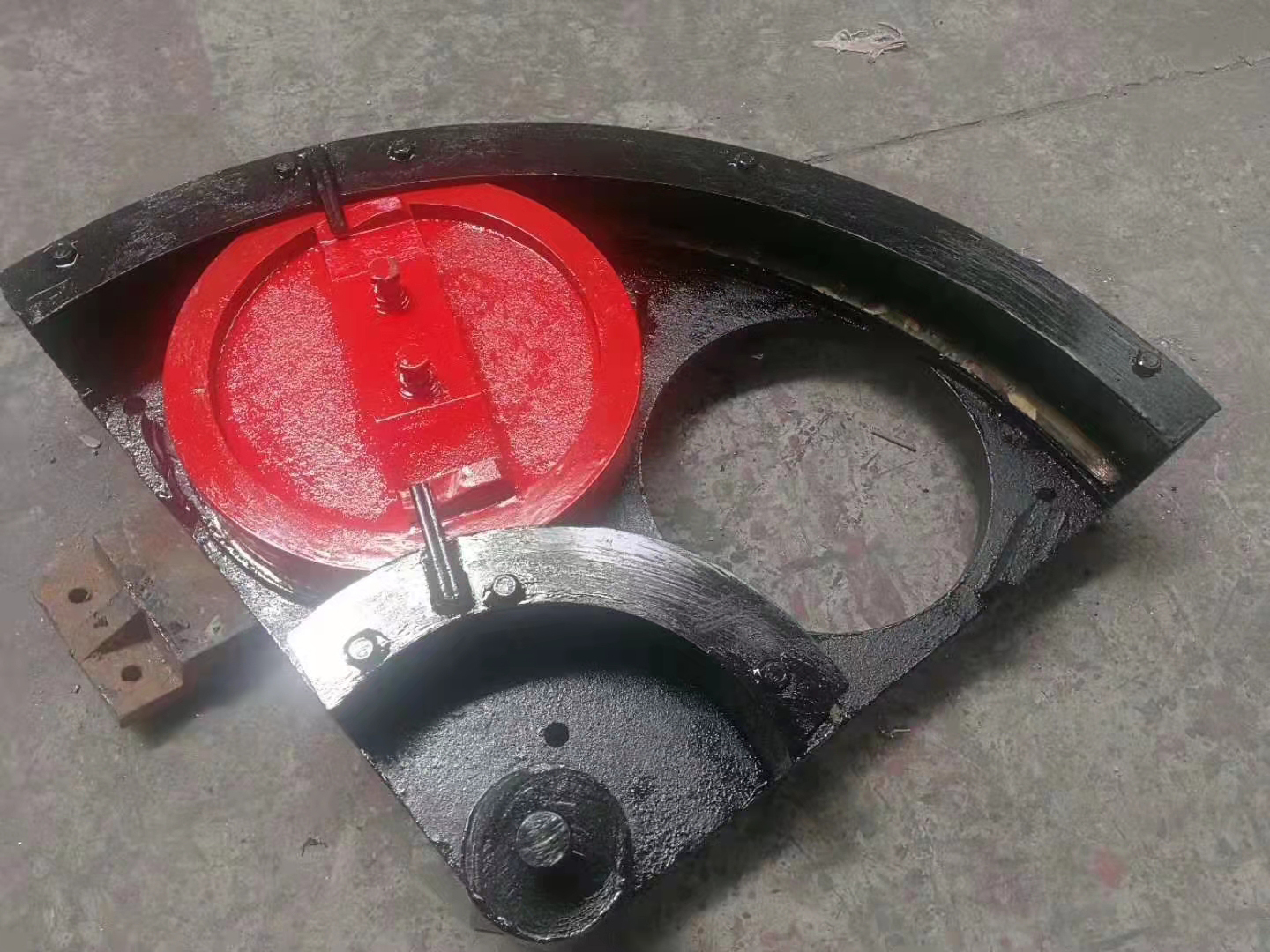

二、结构组件及结构图
扇形铸铁闸门的外形酷似扇子，主要结构组件包括：
闸框：扇形设计，预埋在混凝土基座上，承受水压；
闸板：圆形结构，与闸框密封面配合维持止水；
导轨：半圆弧形，引导闸板滑动；
可调整密封机构：用于补偿密封面磨损；
斜拉杆：连接启闭机与闸板，传递启闭力。
三、工作原理
扇形铸铁闸门配套手动或电动卷扬启闭机使用。操作时，启闭机带动斜拉杆，斜拉杆牵引圆形闸板沿半圆弧导轨滑动，维持闸门的开启与关闭。由于闸板与导轨之间设有防锁死结构，密封面磨损小，启闭阻力低，即使在水下较高压力下也能轻松操作。
四、扇形铸铁闸门的优势特点
与普通平板闸门、弧形闸门相比，扇形铸铁闸门在以下场景中更适用：
| 对比项 | 扇形铸铁闸门 | 普通平板闸门 | 弧形闸门 |
|---|---|---|---|
| 适用安装角度 | ≤30°斜拉坡面 | 垂直安装 | 垂直或小角度 |
| 空间占用 | 小，适合狭窄坡面 | 较大 | 较大 |
| 止水方式 | 镶铜/镶不锈钢 | 橡胶或镶铜 | 橡胶为主 |
| 启闭力 | 小，摩擦阻力低 | 较大 | 中等 |
| 维修便利性 | 吊起即可维修 | 需整体拆卸 | 需专注检修 |
| 适用水头 | 中高压 | 中低压 | 中高压 |
具体优势
特殊的外形力学设计使其有助于更好承受水压，并安装于水面以下；
主体采用铸铁制造，具有优良的抗腐蚀性能使其有助于适应污水、海水等水质环境；
闸板与导轨之间装有防锁死结构使密封面磨损非常小，从而是闸门的后期维护简单，使用寿命更长；
操作轻便，闸板重量轻，且闸板和轨板之间摩擦阻力小，因此不会因为水压的而导致启闭操作耗费力气；
维修简单方便，仅需把闸门吊起，即可维修；
整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大；
重量轻，仅约为普通闸门的1/3。
五、扇形铸铁闸门的应用与作用
适用于要求高水头且应用环境较特殊的水利建设工程中的闸门；
多被安装于水库、河堤、大坝底部水面以下与水平面不大于30°的任意角度的坡面上；
水库堤坝下面的孔洞放水用、拦堵水流、控制水位、调节流量、排放泥沙和飘浮物等。
六、选购须知
提供参数：迎水面口径、设计水头、安装角度、介质类型（清水/污水/海水）；
材质选择：灰口铸铁（HT200）适用于常规水质；球墨铸铁（QT450）适用于高水头或冲击负荷较大场合；
止水方式：镶铜止水耐磨性好，镶不锈钢耐腐蚀性较好，可根据水质选择；
启闭机配套：根据水头、口径计算启闭力，选择手动或电动卷扬机；

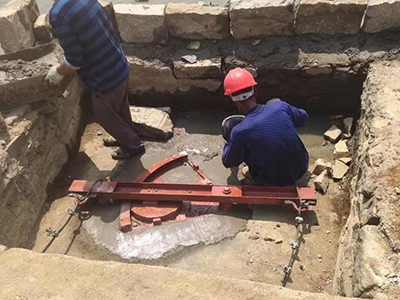

安装指导：我司免费提供安装技术指导，支持验货结款。
如果已经由设计单位选定的型号，请将其型号提供给我司，本厂可定制生产；
标明止水面是镶铜还是不锈钢
三、新增：扇形铸铁闸门常见问题（FAQ）
Q1：扇形铸铁闸门和弧形闸门有什么区别？
扇形闸门外形呈扇形，闸板为圆形，通过斜拉杆沿弧形轨道滑动，适用于斜拉坡面安装；弧形闸门闸板本身为弧形，通常垂直安装，依靠支臂旋转启闭。两者结构和工作原理不同，适用场景也不同。
Q2：扇形铸铁闸门可以垂直安装吗？
不建议。扇形闸门的设计初衷就是用于斜拉坡面（与水平面夹角≤30°），垂直安装可能引起斜拉杆受力异常，影响密封和启闭。如须垂直安装，请咨询厂家进行非标设计。
Q3：止水面镶铜和镶不锈钢哪个更好？
镶铜止水耐磨性好、摩擦系数低，适用于清水和一般污水；镶不锈钢耐腐蚀性较好，适用于海水、高腐蚀性污水。价格上镶不锈钢略高，可根据实际水质选择。
Q4：扇形铸铁闸门的使用寿命有多长？
在正常使用和维护条件下，铸铁本体寿命可达20年以上，密封件（铜条或不锈钢条）一般5～8年需检查更换一次。定期清理导轨杂物、涂抹防护脂可有助于延长使用寿命。
Q5：闸门安装后出现漏水怎么办？
首先检查密封面是否有杂物卡阻，清理后仍漏水可调整密封机构的压紧螺栓。若密封条磨损严重，需吊起闸门更换密封条。安装时让闸框与基座混凝土结合密实，尽可能的有助于减少基础渗漏。
Q6：扇形铸铁闸门需要配套什么启闭机？
通常配套手动或电动卷扬启闭机。启闭力根据水头、口径、斜拉角度计算，一般厂家会根据参数建议型号。我司可提供启闭机配套选型服务。
Q7：价格是否包含启闭机和安装？
报价通常指闸门本体价格，启闭机、预埋件、安装指导等需另行核算。具体包含内容请与销售确认，尽可能的有助于减少后期增项。
Q8：非标尺寸可以定制吗？
可以。我司支持按图纸定制扇形铸铁闸门，包括口径、水头、材质、止水方式等均可根据工程需求调整。提供设计图纸或参数即可报价。
Q9：如何判断闸门需要维修或更换？
出现以下情况需检查维修：启闭费力、异常声响、止水明显漏水、闸板锈蚀严重、密封条脱落。轻微问题可现场调整，严重时需吊起维修或更换。
Q10：发货周期和运输方式？
常规型号7～15天发货，非标定制15～30天。全国物流发货，支持送货到工地。具体周期以下单时确认为准。
总结：
通过以上内容我们可以了解到扇形铸铁闸门又被成称为铸铁水库闸门、铸铁灌溉闸门、高压铸铁镶铜闸门、斜拉铸铁镶铜闸门、铸铁双向转盖闸门等，多用于水位之下。
