双向止水铸铁闸门
平面双向止水铸铁闸门
平板双向止水铸铁闸门

双向止水铸铁闸门

双向止水铸铁闸门是指正向和反向都可以承受一定水压的水利闸门,止水面可镶铜,也被称为双向止水铸铁镶铜闸门,亦被称为双侧承压铸铁镶铜闸门,常见的规格型号从0.5米*0.5米到4米*4米之间,多安装于露顶式调控双向水流的水利工程中。一、双向止水铸铁闸门报价铸铁双向止水闸门报价,铄洋重工厂家为您免费提供,基本在260元到

在线咨询全国热线
15030939339

双向止水铸铁闸门是指正向和反向都可以承受一定水压的水利闸门,止水面可镶铜,也被称为双向止水铸铁镶铜闸门,亦被称为双侧承压铸铁镶铜闸门,常见的规格型号从0.5米*0.5米到4米*4米之间,多安装于露顶式调控双向水流的水利工程中。

双向止水铸铁闸门

一、双向止水铸铁闸门报价

铸铁双向止水闸门报价,铄洋重工厂家为您免费提供,基本在260元到1500元左右,具体以实物产品为准,铄洋重工专注行业多年,规格型号齐全,来图来样支持定制生产加工

双向止水铸铁闸门报价

二、双向止水铸铁闸门选型说明

1、宽度在500-2500mm时,为铸造结构整体式,建议选用单吊点启闭机;

2、宽度3000一4000mm时,为铸造结构组装式,建议选用双吊启闭机;

3、根据用户特殊要求,可把双向止水面安装上铜止水;

4、可根据用户来图样,制造各种异形双向止水闸门或为用户设计异形双向止水闸门图样;

5、根据用户水利工程水头高低配备启闭机(启门力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数);

6、根据用户特殊要求,可生产本厂家标准规格外异形双向止水铸铁闸门;

7、平面铸铁双向止水闸门PZSM系列,适用于安装在露顶式控制双向水流方向水利工程上使用;

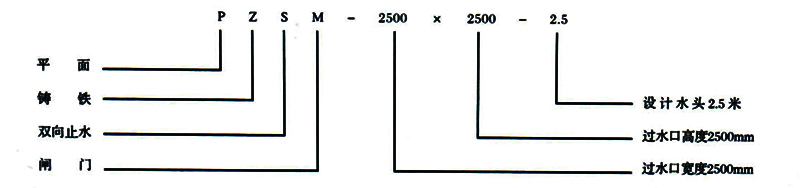

三、双向止水铸铁闸门型号标注说明:

举例:如果水利闸门工程中,过水口宽度为2.5米,过水口高度为2.5米,设计水头为2.5米,同时要求调控双向承压水流的平面铸铁双向止水闸门,选用型号规格标记为:

双向止水铸铁闸门型号标注说明:

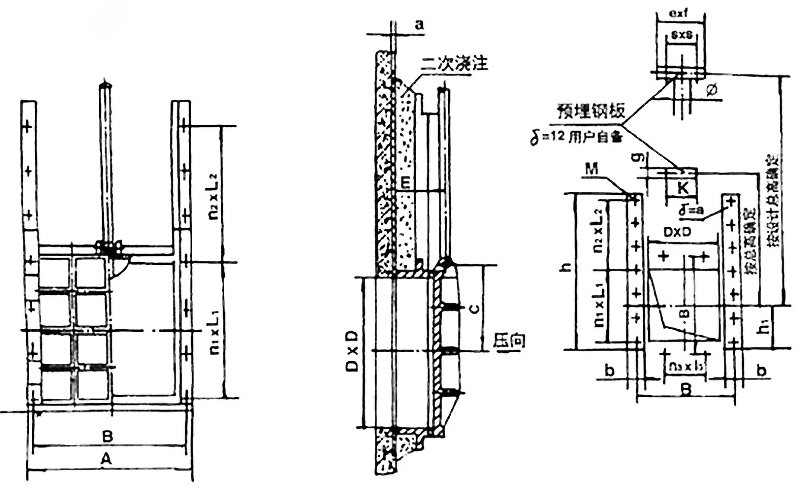

四、双向铸铁闸门结构图及结构组件

铸铁双向止水闸门的主要结构组件与铸铁单向止水闸门的结构组件基本相同,不同的地方在止水的组件,铸铁双向止水闸门是正向止水的基础上增加了反向止水装置,改单向闸板为双向闸板,使双向闸板与闸梁构成一体构造,闸框规划有匚形构造槽,以构成闸口滑板的滑道,而且可在闸口的滑板上和闸框的滑动平面上分别装上闸板斜铁和闸框斜铁,同时加了上下楔块,以到达方向密封的目的,使门体与门框密封间隙≤0.08mm的间隙,渗漏量≤2.5L/m.min,但双向闸门所承受的反向受水压不能超过3米。

双向铸铁闸门结构图及结构组件

五、双向止水铸铁闸门应用

双向止水多应用于出水口,可防止水流倒灌,比如污水处理、涵洞、城市排水等,有双向止水要求的地方。

双向铸铁闸门PZSM型尺寸参数

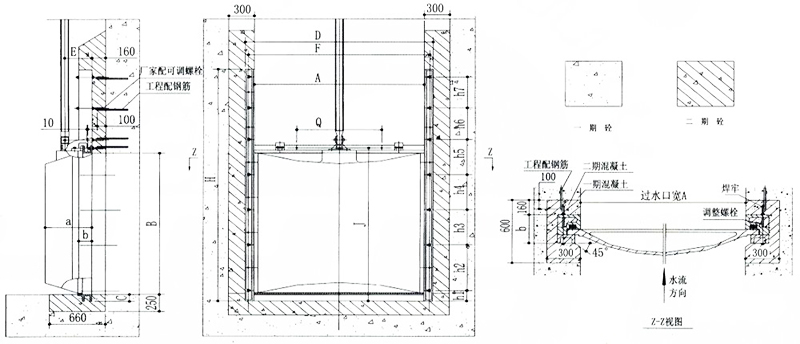

双向铸铁闸门PZSM型结构图

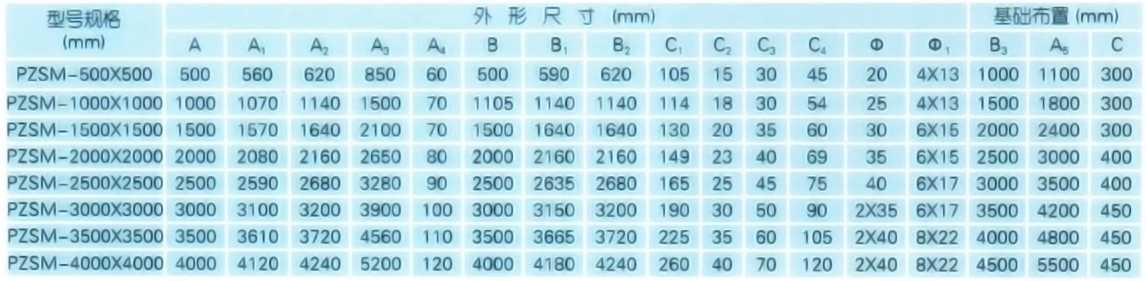

双向铸铁闸门PZSM型尺寸参数

双向止水铸铁闸门SPGZ型参数


双向止水铸铁扎么SPGZ尺寸结构图

双向止水铸铁闸门SPGZ型参数

说明:

1、双向止水铸铁闸门不单单有PZSM这一种型号,还有SSFZ型、SSYZ、ZSQF、SPGZ型等等,不同的类型欢迎到相应的类型中去参考,本厂都支持加工制造;

2、除上表中的型号尺寸外,其他类型的规格的本厂支持定做。
