ZH铸铁弧形闸门型号及参数

作者:铄洋重工 浏览量:141 来源:本站 时间:2024-01-17 21:15:02

信息摘要:

ZH铸铁弧形闸门采用铸铁浇铸,整体加工,具有耐腐蚀、易维护、安特简便、止水性能较好、适用寿命长等优点,透用于中小型水库、涵洞、管道等建筑物的蓄水、放水之用,对市政给排水、农业灌溉、据、渠道、化工造纸等行业也普遍适用。其安装结构图、型号尺寸参数等具体内容如下。一、ZH铸铁弧形闸门安装结构图注:1、依照客户要

ZH铸铁弧形闸门采用铸铁浇铸,整体加工,具有耐腐蚀、易维护、安特简便、止水性能较好、适用寿命长等优点,适用于中小型水库、涵洞、管道等建筑物的蓄水、放水之用,对市政给排水、农业灌溉、据、渠道、化工造纸等行业也普遍适用。其安装结构图、型号尺寸参数等具体内容如下。

一、ZH铸铁弧形闸门安装结构图

ZH铸铁弧形闸门安装结构图

注:

1、依照客户要求可二期预埋地脚螺栓或预埋钢板。

2、如条件允许,则将闸门与涵洞一次灌浆成形。

二、ZH铸铁弧形闸门常见型号及外形安装尺寸参数

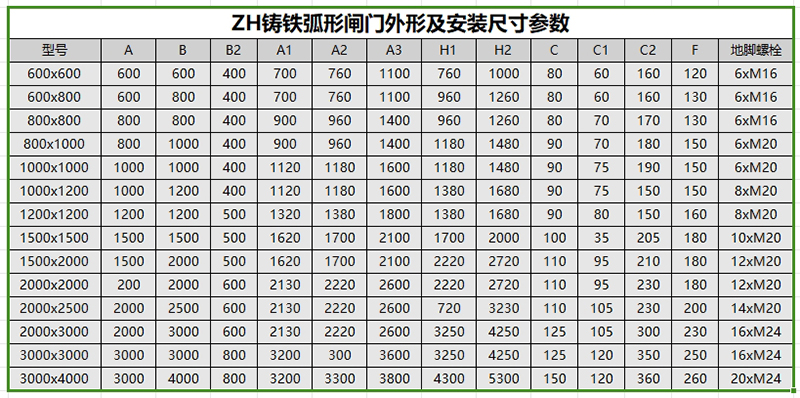

ZH铸铁弧形闸门常见型号及外形安装尺寸参数

注:

1、可根据客户需求定制各种非标尺寸闸门。

2、B2尺寸仅供参考,如采取一期砼形式该尺寸可适当缩小。

三、ZH铸铁弧形闸门选购指南

1、用户可根据需要订购止水面镶铜合金或不锈钢的铸铁闸门。门体表面可进行喷锌耐腐蚀强度处理,使其止水性、耐腐蚀、耐磨性更好;

2、本系列闸门特殊的弧形结构特别,可用于双向止水的工况,如果需要满足双向止水要求,用户须提供水位标高,双向水位设计落差及准许渗水量和孔口尺寸等设计参数;

3、闸门实际承载水头差高于3m以上,用户备货时应确认施工图纸标注设计设计水位,并提出订货要求;

4、订货时应提供以下参数:闸门规格型号、止水面材料及设计水头差、安装形式、配套启闭机规格型号和其他要求。

5、本公司可根据用户需要特制深水头或超大水头的铸钢闸门。其具有耐腐蚀、免维护、止水性能好、承压性能优、安全性能高等特点,适用于水库或水电站等水头超大的工况。

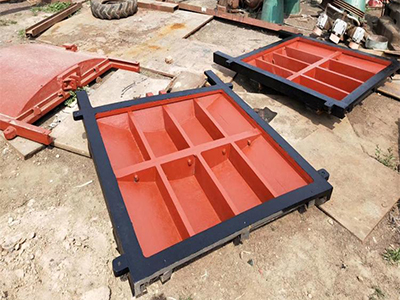

ZH铸铁弧形闸门选购指南及启闭力计算公式

四、ZH铸铁弧形闸门启闭力计算公式

启门力:F启=n・(F+W1+W2)

闭门力:F闭=n・(F-W1-W2)

式中:W1-门体自重(T)

W2-丝杠自重(T)

n-系数1.1~1.3闸门不经常操作时取zui大定值,反之取zui小值

F-水压产生的阻力

F=S・h・μ(T)

S-闸门板面积(m²)

方闸门S=a・b

a-河门宽

b-闸门高

圆闸门为:S=π・D²/4

D-闸门通径(m)

h-闸门中间至zui高水位高度(m)

μ-密封面的摩擦系数,一般取0.3
