整体平面铸铁闸门安装图及安装要点详解-不容错过

作者:铄洋重工 浏览量:45 来源:本站 时间:2023-12-09 21:34:09

信息摘要:

整体平面铸铁闸门指闸板、闸框、导轨整体铸造加工成型,整体安装就为的水利闸门,是外形尺寸较小的水闸。从事安装施工的朋友常常不得要领导致闸门漏水,铄洋重工在此为您做图文安装要点梳理,不容错过!一、先看整体平面铸铁闸门安装布置图说明:1、上图中的布置图分别是侧剖图、正视图和底部剖视图2、具体预埋件放大图可参

整体平面铸铁闸门指闸板、闸框、导轨整体铸造加工成型,整体安装就为的水利闸门,是外形尺寸较小的水闸。从事安装施工的朋友常常不得要领导致闸门漏水,铄洋重工在此为您做图文安装要点梳理,不容错过!

一、先看整体平面铸铁闸门安装布置图

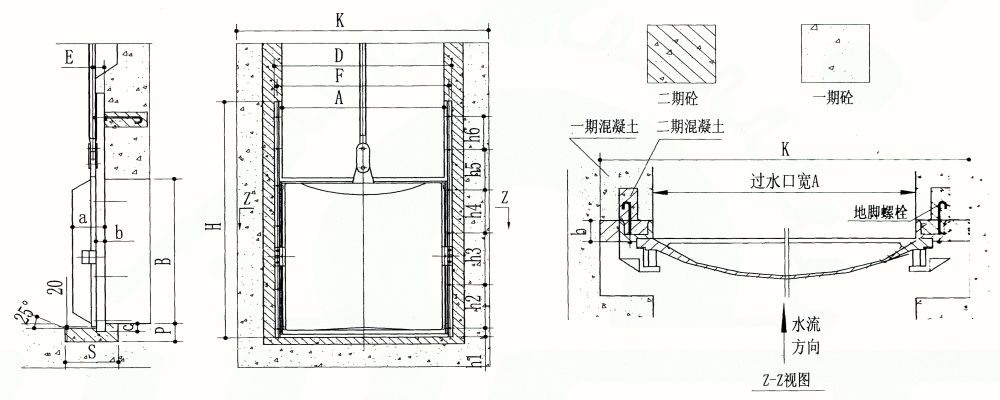

整体平面铸铁闸门安装布置图

说明:

1、上图中的布置图分别是侧剖图、正视图和底部剖视图

2、具体预埋件放大图可参考本站《平面铸铁闸门安装尺寸表及安装图》

二、安装尺寸表

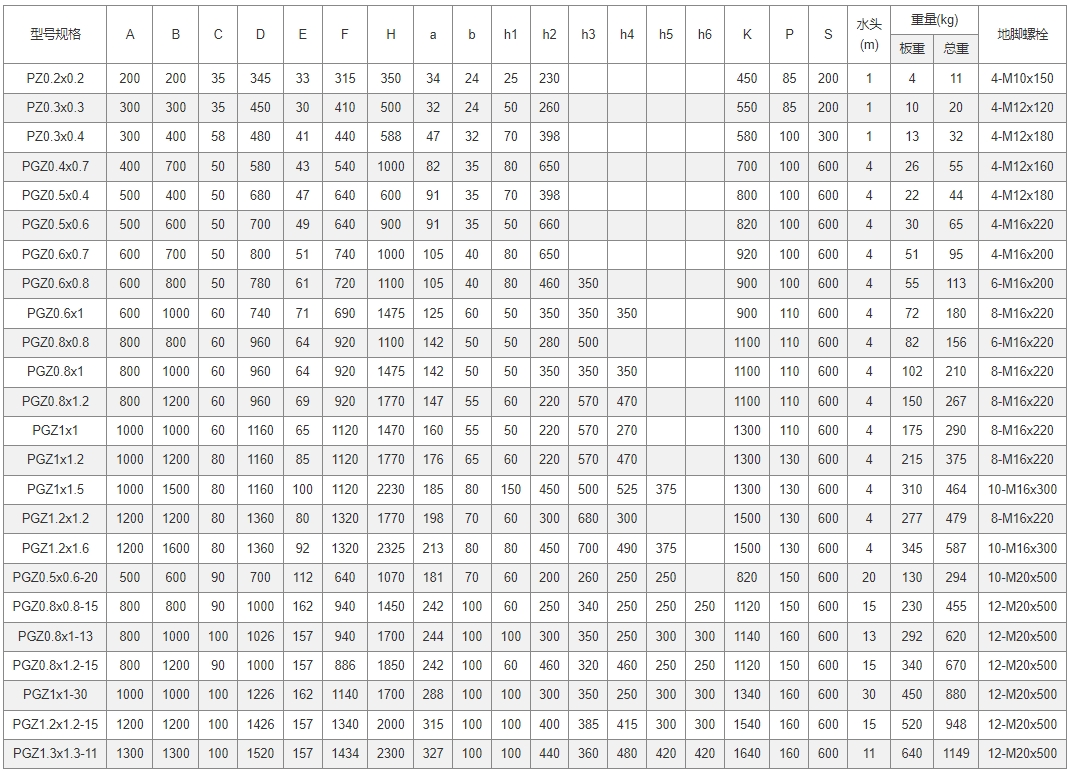

整体平面铸铁闸门安装尺寸表

说明:

1、上表中除外形安装尺寸外,还涵盖了适用水头、闸板及闸门重量、预埋件地脚螺栓等内容;

2、需要注意PGZ1.2×1.6以下的为深水潜孔式(潜没式铸铁闸门)适用的水头比较高。

三、安装要点

1、严格遵循厂家提供的安装步骤和安装施工工艺规范,避免返工耽误工期,比如安装前检查和复测,产品组件检查,是否有少件或组件损坏,基础预埋件尺寸复测等;

2、切记此系列闸门需要整体安装就位,不可将门框和门板分开安装就为,大多因安装不当导致闸门漏水就是因为将闸框和闸门分开安装导致的。因为整体平面闸门常见外形尺寸比较小,承受水压小,闸框厚度及强度都比较小,分开安装,在做二次浇筑时,容易使门框产生形变,从而导致闸门漏水;另外因闸框及门板都为铸铁材质还不易校正,往往采用更换新的闸门,因此在安装中一定要整体安装就位;

3、切忌批量整体平面铸铁闸门的门板和门框互换,因为门板和门框为整体铸造成型的耦合件,互换往往会导致闸门漏水;

4、切记闸门启闭机安装完成并不代表施工的完成,应做好空载、静水、动水试验后,闸门启闭验收合格才算完成;

5、在安装过程中一定要确保闸门的横平、竖直,确保闸门的垂直度误差在标准范围内,包括螺杆启闭机及螺杆,否则可能导致闸门受力不均而产生形变,或其他组件受损。

总结:

通过以上内容,您学到了吗?铄洋重工免费提供安装技术指导,多年成熟安装施工经验,确保闸门施工安装顺利完成!
