手电两用铸铁镶铜闸门
手电两用铸铁镶铜方闸门
手电两用铸铁镶铜圆闸门

手电两用铸铁镶铜闸门

手电两用铸铁镶铜闸门是一种多用于渠道、河道、污水处理、管道、化工、涵洞、纺织等水利工程上的,用来截止、调节流量大小的工作闸或检修闸,配备有手电两用螺杆启闭机,启闭方便灵活,止水效果优良。一、手电两用铸铁镶铜闸门行情报价与类型1、行情报价:手电两用铸铁镶铜闸门报价通常在230元/套-3000元/套不等;2、手电两

在线咨询全国热线
15030939339

手电两用铸铁镶铜闸门是一种多用于渠道、河道、污水处理、管道、化工、涵洞、纺织等水利工程上的,用来截止、调节流量大小的工作闸或检修闸,配备有手电两用螺杆启闭机,启闭方便灵活,止水效果优良。

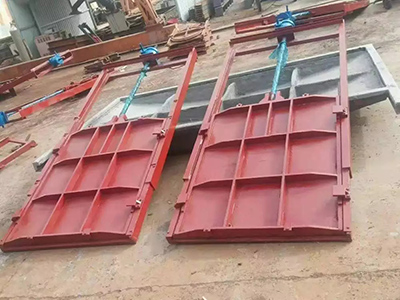

手电两用铸铁镶铜闸门

一、手电两用铸铁镶铜闸门行情报价与类型

1、行情报价:手电两用铸铁镶铜闸门报价通常在230元/套-3000元/套不等;

2、手电两用铸铁镶铜闸门类型:其按照不同的形式划分可分为不同的类型,从外形上来说,常见的类型有方形和圆形,从吊点数量上来说有单吊点和双吊点两种,多数为单吊点,从止水方向上来说,有单向止水,反向止水,双向止水等。

二、手电两用铸铁镶铜闸门特点

1、采用手电两用螺杆启闭机(也可配备手电两用卷扬启闭机),即可以手动启闭闸门,也可以电动启闭闸门,两者可灵活切换,因此即使在无电的情况下也可以正常启闭闸门;

2、采用滑动式轨道结构,闸板沿着闸框的两个平行轨道运行来实现闸门启闭,结构简单合理;

3、采用先进的铸造成型工艺,同时留有3毫米的耐腐蚀余量,使用寿命更长;

4、型号类型多,安装形式多,可满足多样化水利工程需求;

5、止水面光滑平整度高,粗糙度不高于3.25μm,止水结构采用楔紧结构,正面深水量小于1.25;

6、主体结构采用灰铸铁或球墨铸铁,止水面采用镶嵌铜合金,整体防腐蚀能力更好,可适应PH值在6-10的环境中使用。

三、手电两用铸铁镶铜闸门可配型启闭机

1、ql型手电两用螺杆启闭机,启门力3T到60T之间;

2、qda型手电两用螺杆启闭机,启门力2T到25T之间;

3、qls型手电两用螺杆启闭机,启门力1T到25T之间;

4、如果配型手电两用卷扬式启闭机,则铸铁闸门多为扇形闸门。

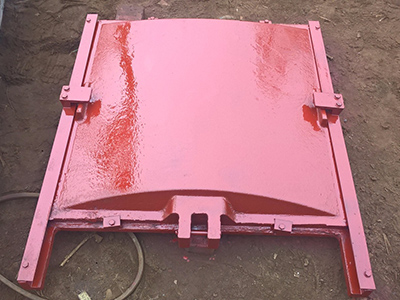

手电两用铸铁镶铜闸门可配型启闭机及结构原理

四、手电两用铸铁镶铜闸门结构原理

手电两用铸铁镶铜闸门常见的结构有拱形结构、平板结构、圆形结构、方形结构、暗杆式结构等,组件基本大同小异,通常是由闸框、闸板、导轨、楔紧装置、紧闭斜铁、吊耳、吊块螺母等组件构成。因其属于平面闸门的一种,因此其工作原理与平面闸门基本相同,简单的说就是闸板和闸框是承压组件,闸板承受的水压传递给闸框,闸框将水压传递给基础。采用手动或电动的方式,驱动闸板沿着闸框上的预定轨道运行,实现对水流大小的调控。

五、手电两用铸铁镶铜闸门选型与应用

1、如果是安装在景区或安装空间比较狭小,通常采用暗杆式铸铁镶铜闸门或下开式铸铁镶铜闸门;

2、安装在河道上,对于承受水压比较大,更换闸门不方便的情况,多选用PGZ型,也就式拱形闸门,对于水压比较小的,更换方便的多采用平板闸门;

3、对于安装于渠道、河渠、水沟等水压比较小的地方,多采用平板闸门,对于闸门宽度较宽,大于2.5米及以上的采用双吊点闸门

4、对于圆形孔口或管道上,比如污水处理管道、市政水利管道,多采用手电两用铸铁镶铜圆闸门

5、对于安装于水库、水电站等水压比较大的情况,多采用高压铸铁闸门,如果安装在水面以下的底部,多采用扇形闸门。

总结:

以上是关于手电两用铸铁镶铜闸门的内容了,其中涵盖了行情报价、类型、特点优势、配型启闭机、结构原理、选型与应用等内容,关于选型与应用中对应的不同的闸门的技术参数内容,欢迎到本站对应的类型中查阅。

手电两用铸铁镶铜闸门的规格型号参数欢迎到对应的产品详情中查阅,下面为您提供的是其常见的配型的ql型手电两用螺杆启闭机的布置结构图及技术参数。

一、单吊点手电两用螺杆启闭机

布置结构图

单吊点手电两用螺杆启闭机布置结构图

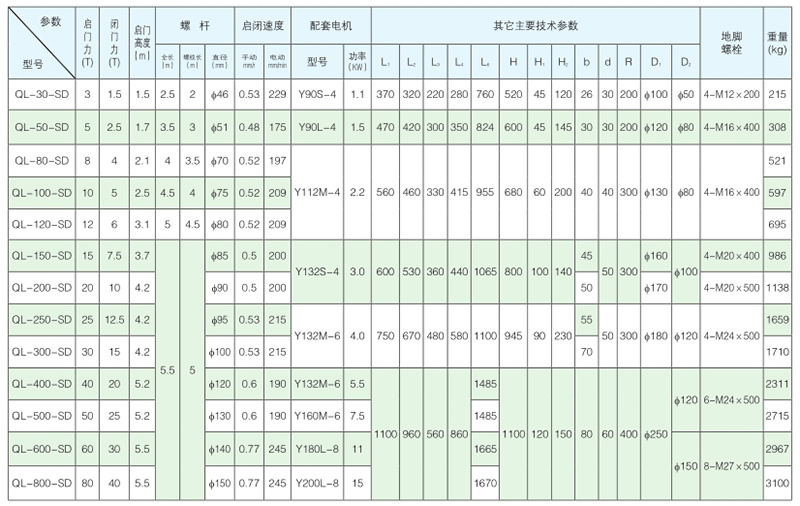

技术参数

单吊点手电两用螺杆启闭机技术尺寸性能参数

二、双吊点手电两用螺杆启闭机

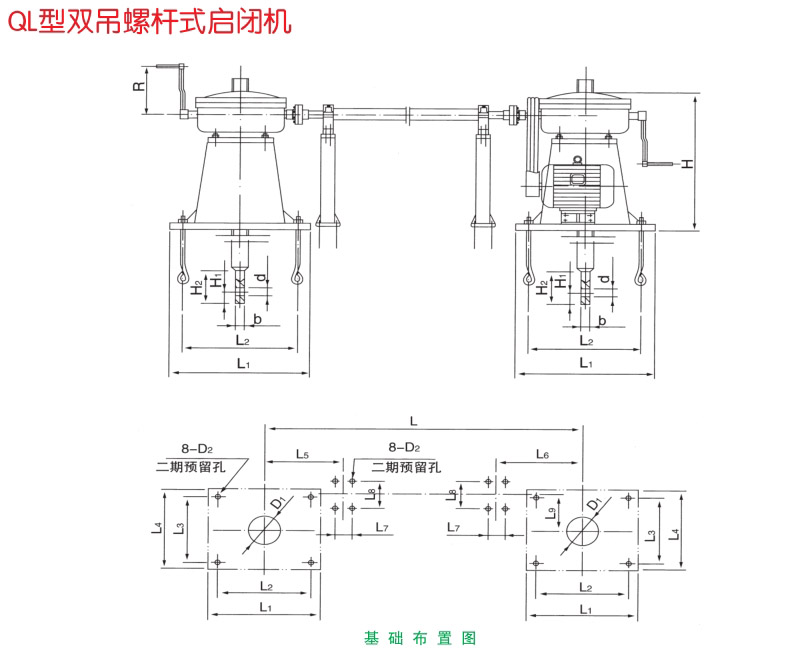

双吊点手电两用螺杆启闭机布置结构图

双吊点手电两用螺杆启闭机布置结构图

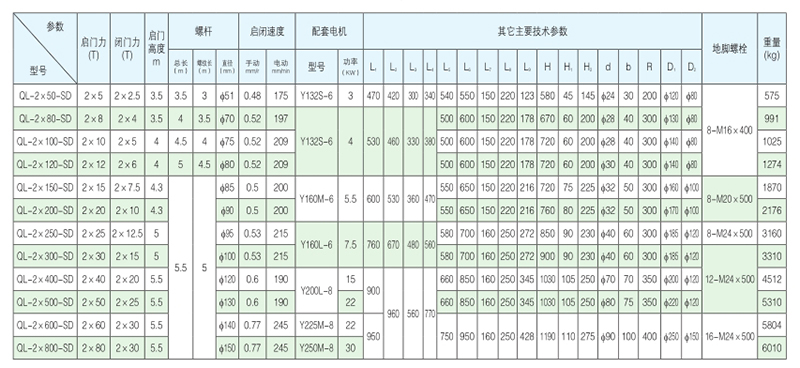

双吊点手电两用螺杆启闭机技术参数

双吊点手电两用螺杆启闭机技术参数
