平面铸铁闸门如何区分迎水面

作者:铄洋重工 浏览量:6 来源:本站 时间:2024-06-25 20:10:14

信息摘要:

关于平面铸铁闸门如何区分迎水面的问题已经是老生常谈的问题了,但还是有很多网友再问,究其原因有二,一是可能是新入行的朋友,二是网上往往给不出准确的答案。在此,铄洋重工作为从事闸门启闭机厂家多年,以图文形式让您一秒区分平面闸门迎水面。(此问题在本站链接http://www.syztzm.com/bkzs/539.html中也有详细说明)众

关于平面铸铁闸门如何区分迎水面的问题已经是老生常谈的问题了,但还是有很多网友再问,究其原因有二,一是可能是新入行的朋友,二是网上往往给不出准确的答案。在此,铄洋重工作为从事闸门启闭机厂家多年,以图文形式让您一秒区分平面闸门迎水面。(此问题在本站链接http://www.syztzm.com/bkzs/539.html中也有详细说明)

众所周知,平面铸铁闸门有两种,一种为拱形平面铸铁闸门,另一种为平板铸铁闸门。下面分别说明。

一、拱形平面铸铁闸门秒区分迎水面技巧

凸起面为迎面(迎水面指迎接水流的那一面,通俗点说就是直接受水流冲击的一面,直接承受水压的那一面。),凹进去的那一面为背水面。拱形平面铸铁闸门的迎水面如下图所示。原因有两点。一是拱形面受力,可承受水压更大,类似拱桥受力设计原理;二是铸铁闸门止水结构采用的是硬止水,在一定范围内,水压越大,相应的密封越严密。看到是拱形铸铁闸门直接让拱形面迎接水流就可以,不用考虑其他的。

拱形铸铁闸门迎水面图

拱形铸铁闸门迎水面图

二、平板平面铸铁闸门秒区分迎水面技巧

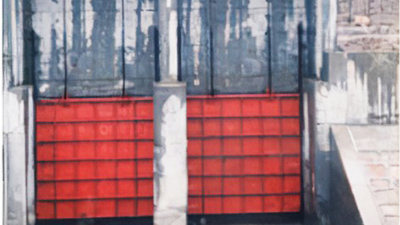

对于平板平面铸铁闸门的迎水面区分也非常简单,一般平板平面铸铁闸门的挡水板都有加强肋,有加强肋的那一面就是迎水面,没有加强肋的那一面就是背水面。具体如下图所示。

平板铸铁闸门迎水面图

平板铸铁闸门迎水面图

总结:

到手平面铸铁闸门后,先判断是拱形闸门还是平板闸门,如是拱形闸门,那拱起面就是迎水面,凹进去的那一面就是背水面,如果是平板闸门,有加强肋的那一面是迎水面,没有加强肋的那一面是背水面。挡水板是拱形的(类似于拱桥形状的)为拱形铸铁闸门,没有弧度设计的挡水板闸门为平板铸铁闸门。如果您还是分辨不清楚,欢迎致电我们,我们将为您免费提供详细说明。

拓展:

关于拱形PGZ铸铁闸门和PZ平板铸铁闸门的型号尺寸参数可分别参考本站《PGZ铸铁闸门》《PZ铸铁闸门》其中包含了闸门的型号表示方法、常见规格尺寸、安装尺寸、配型启闭机、适用水头等内容,方便快速选型。关于它们的安装可参考本站《铸铁闸门安装技术要点》
