铸铁拱形闸门和铸铁平板闸门有什么区别?

作者:铄洋重工 浏览量:42 来源:本站 时间:2023-11-16 20:42:14

信息摘要:

铸铁拱形闸门和铸铁平板闸门虽然都为铸铁铸造而成,但是他们在结构特点上及应用上有着很大的区别,在此,铄洋重工为您详细解答,让您一次看个透。一、铸铁拱形闸门和铸铁平板闸门在外形结构上不同铸铁拱形闸门的挡水板采用弧形设计,中间厚,两边薄,而铸铁平板闸门的挡水板没有弧形,就是跟桌面一样的平板,厚度是一样的,

铸铁拱形闸门和铸铁平板闸门虽然都为铸铁铸造而成,但是他们在结构特点上及应用上有着很大的区别,在此,铄洋重工为您详细解答,让您一次看个透。

一、铸铁拱形闸门和铸铁平板闸门在外形结构上不同

铸铁拱形闸门的挡水板采用弧形设计,中间厚,两边薄,而铸铁平板闸门的挡水板没有弧形,就是跟桌面一样的平板,厚度是一样的,另外就是铸铁拱形闸门和平板闸门虽然背后都是十字加强筋,但两者的分布不同,平板闸门的分布通常比较密一些,下面为大家分别提供两张实物图,一眼便可以辨认。

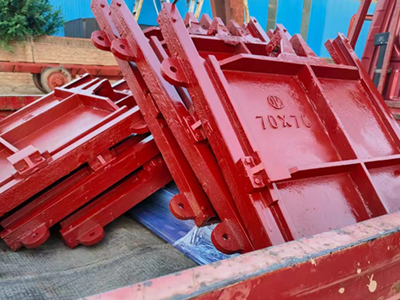

铸铁拱形闸门

铸铁拱形闸门

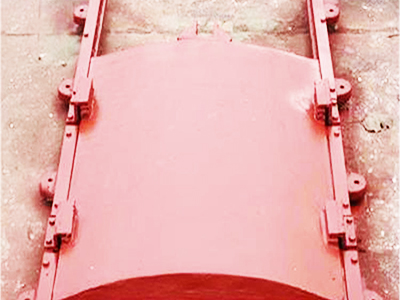

铸铁平板闸门

铸铁平板闸门

二、同等规格尺寸型号的两款闸门的承压能力不同

假如两者闸门的重量、尺寸都相同,铸铁拱形闸门的承压能力要更强一些,这个主要是因为,铸铁拱形闸门的挡水板设计为拱形的原因,就类似于拱桥一样。

三、在应用上的区别

1、在闸门孔口尺寸高和宽都小于1.5米,水位高于5米时候,多采用组装式拱形闸门,因为闸口跨度比较大,同时水压也比较大,整体铸造加工比较困难,因此多采用拱形组合,这样可以在一定程度上减轻闸门自身重量的同时,还能增加闸门抗压能力。

2、在闸门孔口尺寸高和宽都小于1.5米,水位小于5米时候,同时闸门更换比较容易时候,通常采用平板铸铁闸门,即PZ型,比如小型水渠或河渠、农田灌溉、水产养殖等小型水利工程,如果工程要求比较严格,并且闸门不容更换时候,通常选用拱形铸铁闸门;

3、在闸门孔口尺寸高和宽都小于1.5米,闸门前的水位比较高的时候,比如大于5米时候,挡水闸门所承受的水压比较高,多采用拱形铸铁闸门,而且在设计制作时候,此类铸铁闸门的挡水板和加强筋板都要比低水头水利闸门要厚,闸门自身的重量也要重的多,配型的启闭机的启闭力也就比较大。

总结:

以上是两款不同类型铸铁闸门的区别,当然它们也有很多共同点,比如都属于平面铸铁滑动闸门,结构组件基本相同,止水面都可以镶铜,安装多以露顶式安装,都可以做成双向止水的,材质都为铸铁材质,配型启闭机多为螺杆启闭机等等,另外,两款闸门还可以表示为,铸铁拱形闸门可以表示为PGZ型,铸铁平板闸门可以表示为PZ型。
