手动铸铁镶铜闸门
手动铸铁闸门
手动铸铁方闸门

手动铸铁镶铜闸门

手动铸铁镶铜闸门是一种被广泛应用渠道、水渠、河沟、农田水利灌溉、污水处理、水产养殖等小型水利工程的闸门,多配型手动螺杆式启闭机,在无电或山区都可使用,启闭机方便灵活,价位通常在230元到1000元左右。一、概述手动铸铁镶铜闸门外形尺寸通常比较小,在2米以下,适用的水头比较低,承受水压比较小,生产制造通常采用

在线咨询全国热线
15030939339

手动铸铁镶铜闸门是一种被广泛应用渠道、水渠、河沟、农田水利灌溉、污水处理、水产养殖等小型水利工程的闸门,多配型手动螺杆式启闭机,在无电或山区都可使用,启闭机方便灵活,价位通常在230元到1000元左右。

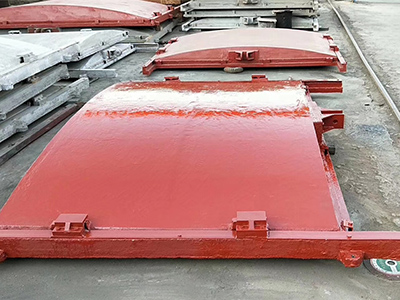

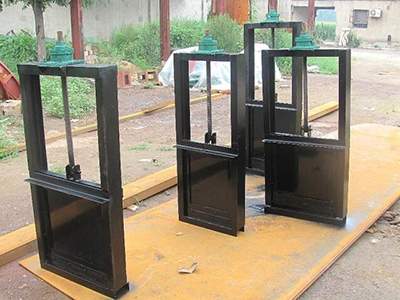

手动铸铁镶铜闸门

一、概述

手动铸铁镶铜闸门外形尺寸通常比较小,在2米以下,适用的水头比较低,承受水压比较小,生产制造通常采用整体铸造加工成型,如果为平面闸门也常常被称为整体平面铸铁闸门,外形结构简单牢固,常常被用于排管区、农田灌溉、水产养殖等出水口闸门,具有防盗水功能!

二、手动铸铁镶铜闸门优势特点

1、安装形式多样有机闸一体式安装、平底式安装、附壁式、暗杆式等安装形式;

2、闸框、闸板、导轨通常采用整体铸造加工成型,结构更加稳定;

3、配型螺杆启闭机类型多样,比如有平推式螺杆启闭机、手轮式螺杆启闭机、侧摇式螺杆启闭机等,启闭灵活,通常还配备有防盗水功能;

4、硬止水楔紧装置,止水效果好,耐磨性、耐腐蚀性能优良,后期维护简单,无需更换止水带.

手动铸铁镶铜闸门优势特点及类型结构组件

三、手动铸铁镶铜闸门类型及结构组件。

手动铸铁镶铜闸门的常见类型有PGZ型、PZ型、SYZ圆型、机闸一体式、AXY暗杆式、ZMF方形等,其结构组件由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构、手动螺杆启闭机等部件组成,门框、闸板、导轨多由灰铸铁或者是球墨铸铁铸造而成,导轨左右对称布置,因手动闸门口径较小,其导轨多采用铸铁材质与门框整体浇筑,导轨长为闸门全开启的高度三分之一到分之一,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

四、安装操作要点

1、安装前检查:检查闸门启闭机组件是否在运输中出现松动或部件损坏,如出现及时调整;

2、尺寸复测:复测闸门启闭机基础尺寸及预埋件、预留孔洞尺寸误差等,是否符合设计要求,不符合的及时调整;

3、闸门整体吊装就位:闸框、闸板不可分开安装,否则容易导致闸框变形,导致闸门漏水;

4、尺寸及垂直度校准:闸门垂直度、吊点、螺杆垂直度校准,误差应符合设计要求,否则可能导致闸门受力不均,从而使闸门形变,导致启闭不畅、卡顿、漏水等问题;

5、螺杆启闭机安装:应确保螺杆启闭机底座与混凝土基础的充分接触,以减少启闭闸门时候的震动;

6、二次灌浆浇筑:在二次灌浆浇筑前应对闸门的止水面及相关部位做好相应的防护,二次浇筑后应做清理;

7、试验及试运行:按照设计施工要求在安装完成后,做好相应的空载试验及试运行,并做好相应的记录;

8、操作过程中应注意不可用力过猛或过大,启闭应用力均匀;

9、操作过程中应注意上下限位等。

手动铸铁镶铜闸门安装操作要点及应用

五、应用

手动铸铁镶铜闸门的应用很广泛,可应用于市政水利、污水管道、农田水利灌溉、水产养殖、化工、纺织等不同行业的水利工程。

一、手动铸铁镶铜闸门常见规格型号参数

1、SFZ手动铸铁镶铜方闸门规格型号参数(更多方形闸门规格型号参数、安装布置结构图可参考铸铁方闸门

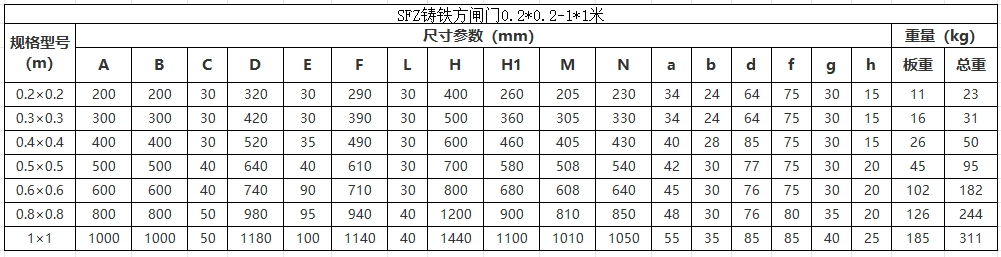

SFZ手动铸铁镶铜方闸门规格型号参数


2、PZ型手动铸铁镶铜闸门规格型号参数(更多平板铸铁闸门型号参数,可参考本站平板闸门

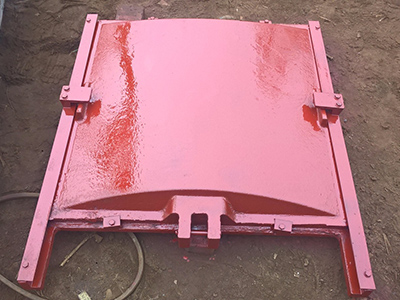

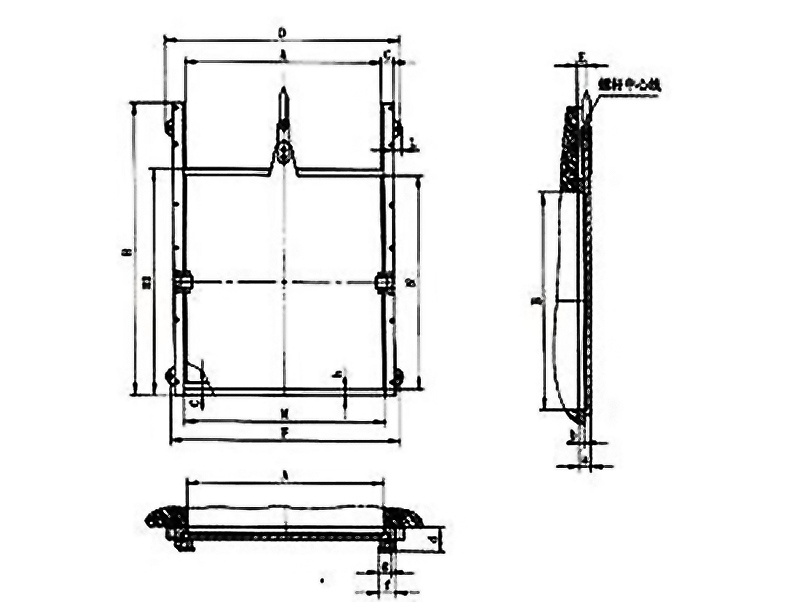

PZ型手动铸铁镶铜闸门

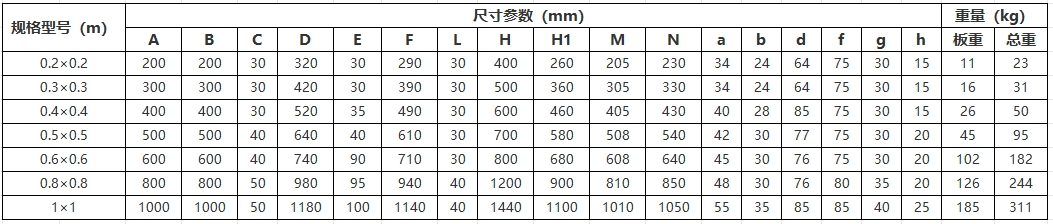

PZ型手动铸铁镶铜闸门规格型号技术参数

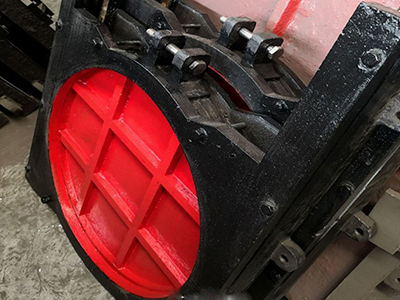

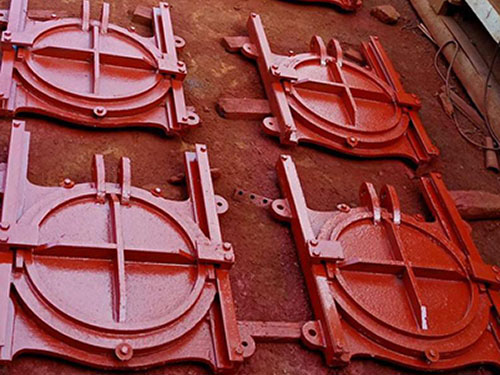

3、zmy圆形铸铁镶铜闸门规格型号参数(更多铸铁圆闸门型号参数、安装布置结构图可参考铸铁镶铜圆闸门

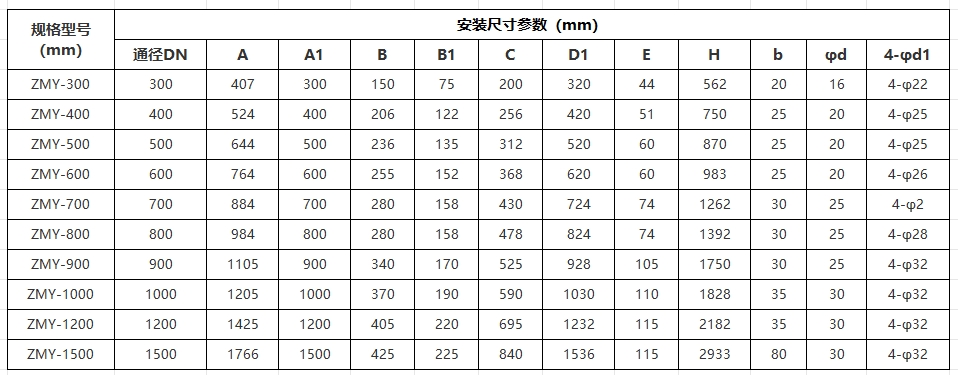

zmy圆形铸铁镶铜闸门规格型号参数

4、syz手动铸铁镶铜圆闸门规格型号技术参数表

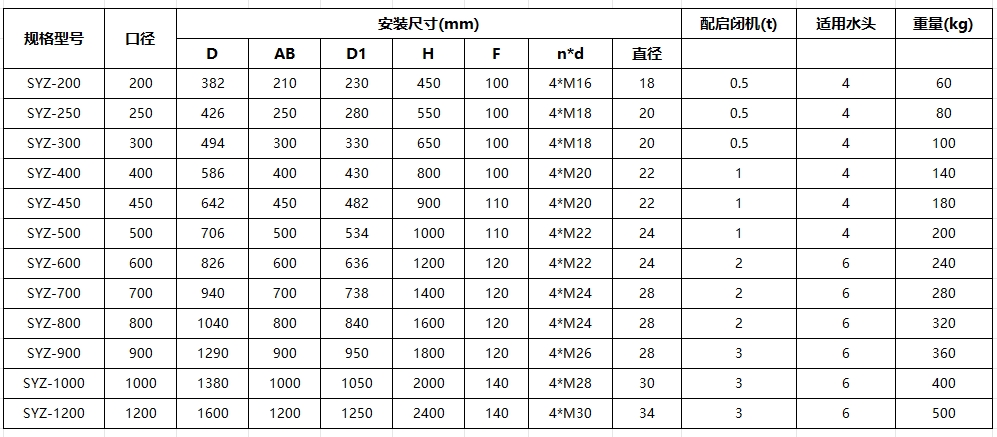

syz手动铸铁镶铜圆闸门规格型号技术参数表

二、手动铸铁镶铜闸门配型启闭机型号参数

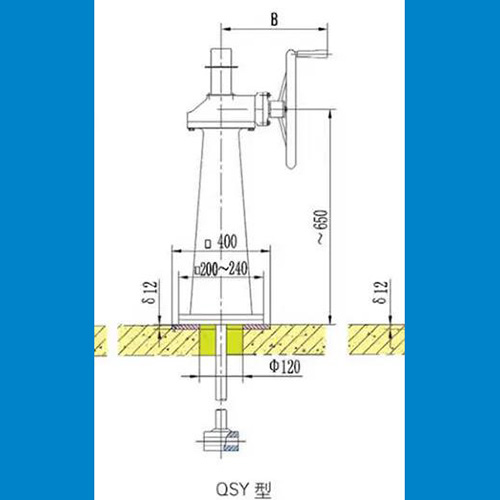

1、侧摇手动螺杆启闭机型号参数结构图

侧摇手动螺杆启闭机结构图

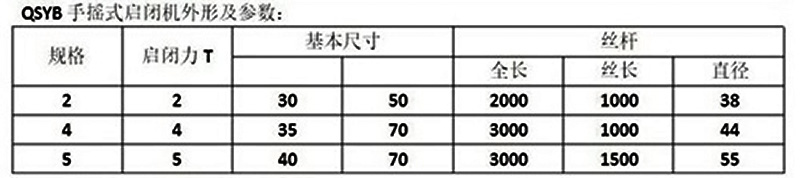

侧摇手动螺杆启闭机型号参数

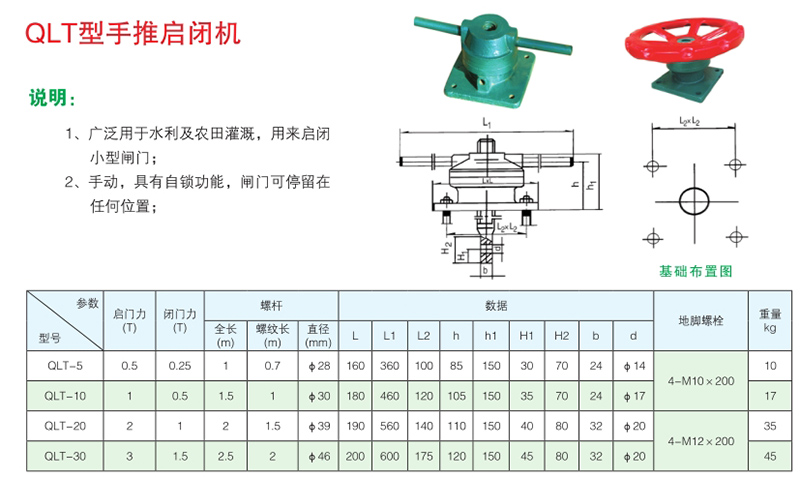

2、平推手轮螺杆启闭机型号参数结构图

平推手轮螺杆启闭机型号参数结构图

说明:其他类型手动螺杆启闭机型号参数、结构图可参考本站手电两用铸铁镶铜闸门,将电动部分拆除即为手动螺杆启闭机。以上规格型号参数仅供参考,具体以实物为准,本厂支持定制生产加工。
