潜没式铸铁镶铜闸门
潜没式铸铁闸门
潜孔式铸铁镶铜闸门

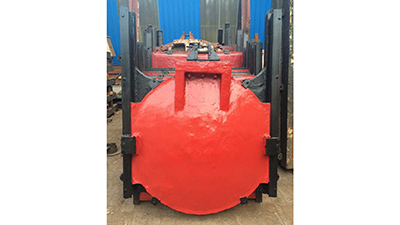

潜没式铸铁镶铜闸门

潜没式铸铁镶铜闸门是一种闸板多采用弧形设计,外观尺寸通常偏小的,四边止水的,多应用于水坝、泵站、排水系统、水库、灌溉等水利系统的涵洞孔口,用作工作闸门调节流量,控制水位,或用作检修闸门关闭孔口挡水。此闸门具有抗压能力强,止水效果好,耐腐蚀性能优良,启闭灵活等优势特点。一、潜没式铸铁镶铜闸门特点1、主体

在线咨询全国热线
15030939339

潜没式铸铁镶铜闸门是一种闸板多采用弧形设计,外观尺寸通常偏小的,四边止水的,多应用于水坝、泵站、排水系统、水库、灌溉等水利系统的涵洞孔口,用作工作闸门调节流量,控制水位,或用作检修闸门关闭孔口挡水。此闸门具有抗压能力强,止水效果好,耐腐蚀性能优良,启闭灵活等优势特点。

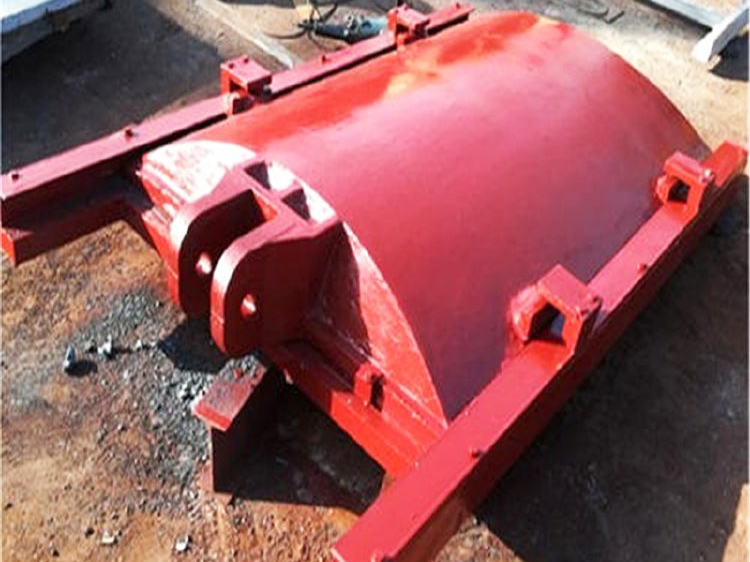

潜没式铸铁镶铜闸门

一、潜没式铸铁镶铜闸门特点

1、主体材质多采用HT250或球墨铸铁

2、闸框、闸板、导轨多采用整体铸造成型,结构稳定性好,闸板采用加强肋的结构,同时采用弧形设计;

3、采用消失模铸造技术,会留有3毫米耐腐蚀余量,耐腐蚀性能更强;

4、铜镶边或衬垫常用于密封面,以减少磨损并提供较长的服务寿命;

5、潜没式设计,为完全能够在水下工作,即使在淹没水面下的条件下,它们也能正常开启和关闭,提供持续的水流控制;

6、门体上密封面一般采取整体式铜止水,通过同等材料的沉头铜螺钉紧固在门体上,兼作支承滑块,为了减少铸铁镶铜闸门运行时的摩擦,螺钉头部与止水工作面一起精加工,可达到高度密封,渗水量小至:正向≤0.72L/m.min;反向:≤1.25L/m.min;

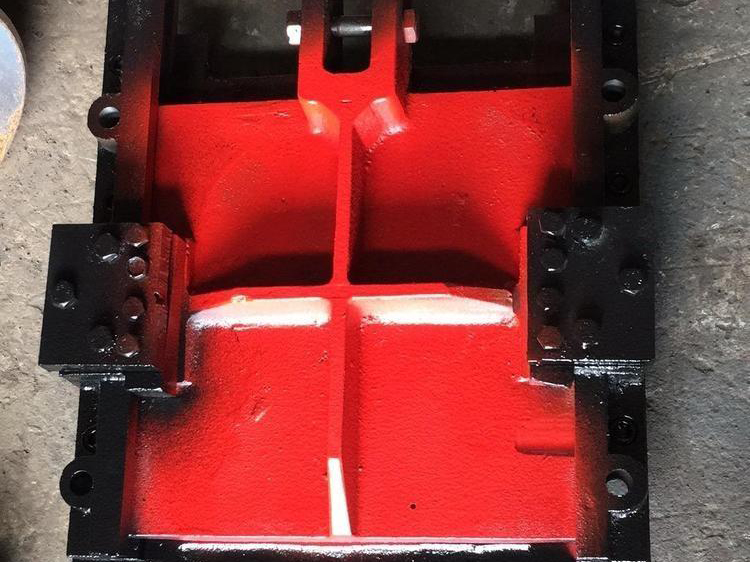

二、潜没式铸铁镶铜闸门结构组件

1、主要由闸框、闸板、导轨、压板、闭紧压板、吊座、传动螺杆、地脚螺栓、密封条、标准件、楔紧装置等部件组成。闸框由上承重梁、下承重梁、左直梁、右直梁构成。

2、门体、门框由灰口HT200或250铸铁(或球墨铸铁)制成,经过内应力的消散,没有变形。

3、可依据用户要求,止水槽内可镶铜也可以镶不锈钢等耐蚀材料加工,对于止水要求比较高的水利工程,亦可用橡胶封水。

三、潜没式铸铁镶铜闸门结构图

潜没式铸铁镶铜闸门结构图

四、潜没式铸铁镶铜闸门应用与保养

1、潜没式铸铁镶铜闸门通常用在对耐用性和可靠性要求较高的场合,它们可能用在城市防洪、农业灌溉、水厂取水口及污水处理厂等。

2、启闭灵活,高度封闭、强度高、大硬度、耐腐蚀性好、经久耐用、深水耐压的水利机械闸门。它是目前,水利工程中的理想调水、控水设备,现已被广泛应用于排灌、水电站、河道、灌区、水库等水利工程。

3、可在PH=6-8的酸碱流体中使用,主要适用正向受压止水,正常使用水头1—8m。根据用户需要可制造高水头闸门, 正向设计水头可达50m,反向水头可达20m。关闭时装配有锁紧、止水装置,在结构上采用机加工面硬止水,止水效果好,符合标准要求。

4、可根据实际水质及用户特殊要求,可把止水面做成铜止水、不锈钢止水、镍铬合金及橡胶等。

五、安装与配型启闭机

1、注意潜没式铸铁闸门应水面方向,拱形面为应水面;

2、在安装浇注砼前,锁紧楔紧装置,对密封面做好防护,以达到良好的止水效果;

3、闸板与闸槽为偶合件配套,因此即使有多套闸门安装闸板也不可互换;

4、常见规格通常在2米以下,多采用整体安装就位;

5、以密封止水面及侧向导轨面为基准将闸框调正后,才可以二次浇筑;

6、在二次浇筑前,应调整闸门与闸框偏心与间隙,使其符合设计施工要求;

7、这种类型的闸门可以手动操作,也可以配备自动控制系统,如电动或液压操作,以远程或自动调节闸门位置。

六、潜没式铸铁镶铜闸门选用设计注意事项

在选用和设计潜没式铸铁镶铜闸门时,需要考虑多种因素,包括水压、水流速度、应用场景的特殊要求,以及长期运营成本等。通过仔细规划和设计,这些设施可以提供有效的水流调控,以满足各类水利工程的需求。

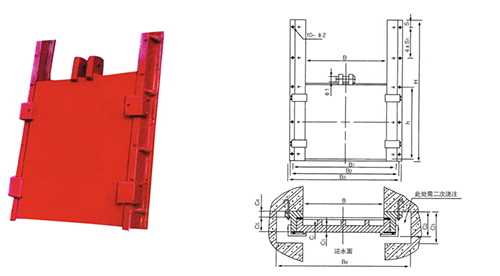

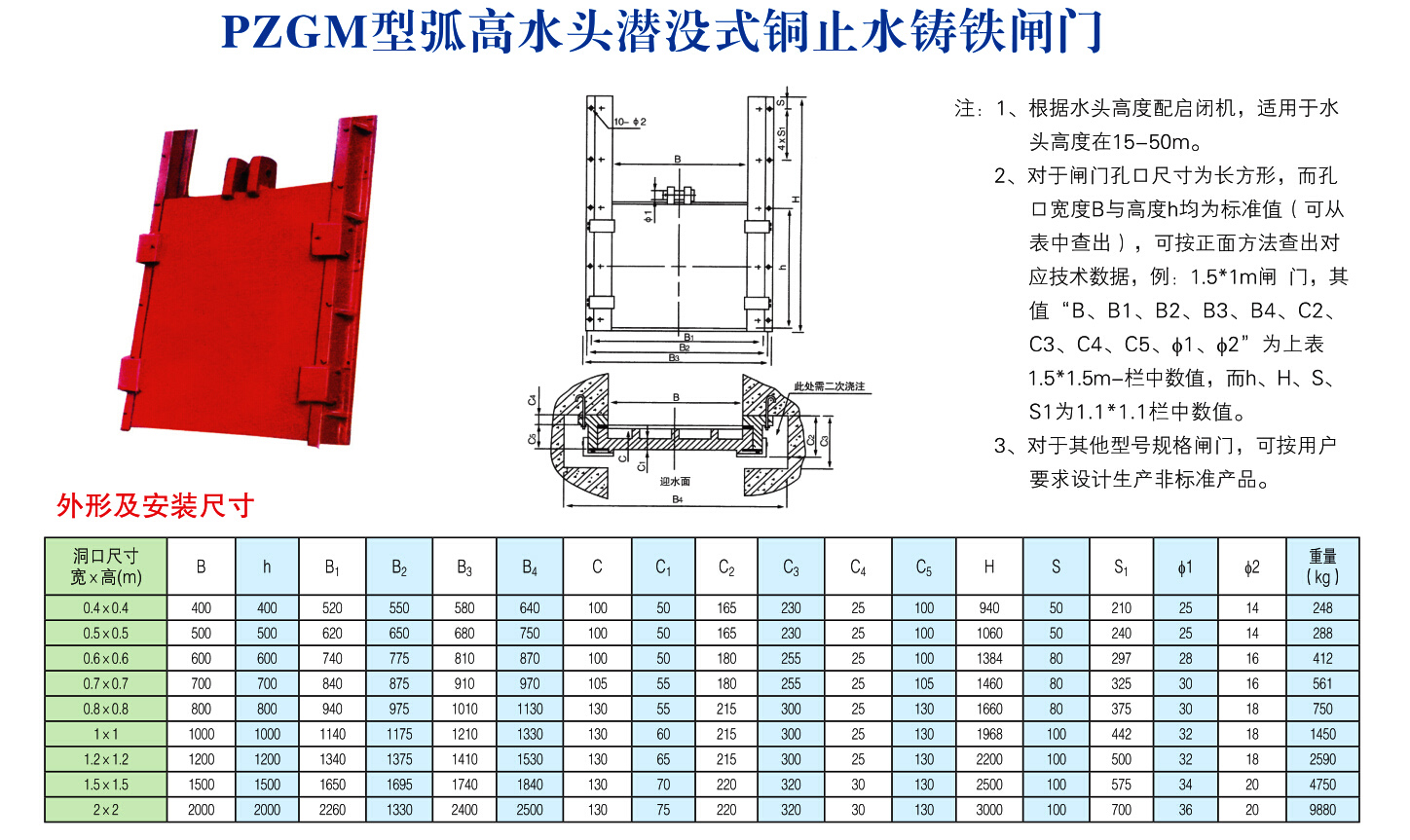

潜没式铸铁镶铜闸门安装布置结构图及尺寸技术参数表,其中涵盖了常见的规格尺寸型号及重量


潜没式铸铁镶铜闸门安装布置结构图及尺寸技术参数表

说明:

1、根据水头高度配启闭机,适用于水头高度在15-50m。

2、对于闸门孔口尺寸为长方形,而孔口宽度B与高度h均为标准值(可从表中查出],可按正面方法查出对应技术数据,例:1.5*1m闸 门,其值“B、B1、B2、B3、B4、C2、C3、C4、C5、Ф1、Ф2为上表1.5*1.5m-栏中数值,而h、H、S、S1为1.1*1.1栏中数值。

3、对于其他型号规格闸门,可按用户要求设计生产非标准产品。
