附壁式铸铁闸门是门框上带有小耳朵，小耳朵上有螺栓孔，小耳朵孔又被称为调整螺栓孔，通常在闸门两立框各有两个，与预埋地脚螺栓或预埋件连接调整固定闸门。此系列闸门也被称为墙式铸铁闸门，常见类型有方形、圆形，可单向止水，亦可双向止水，止水面可镶青铜合金或不锈钢，可附壁式安装，亦可墙管式安装。多被用于各种水利排水工程。
一、附壁式铸铁闸门类型
1、按照止水面是否镶铜可分为：附壁式铸铁镶铜闸门和普通铸铁闸门；
2、按照止水方向可分为：单向止水附壁式铸铁闸门和双向附壁式铸铁闸门；
3、按照外形可分为：矩形（方形）和圆形；
4、按照水面是否没过闸顶可分为：露顶式和潜没式；
5、按照螺杆与吊耳的连接方式可分为：明杆式和暗杆式。
二、附壁式铸铁闸门结构组件
1、门板：面板和梁格组成的板肋结构。
2、门框和导轨：门板的槽形导向体。
3、止水密封装置：由门板和门框接触面直接形成的止水密封面，或由镶嵌在门板和门框相应位置用于阻止渗漏的条状密封体和止水座面形成的止水密封面。
4、吊耳或吊块螺母：位于门板上端，与启闭吊杆或螺杆连接。吊耳或吊块螺母的受力点应与门板的铅锤。在设计工作水头启闭时，其拉伸、压缩和剪切强度、容许应力值应符合规范要求，吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接，3吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，可采用吊块螺母与传动杆互为螺旋副。
5、楔紧装置：在闸门两侧应设置可调节的楔紧副(楔块与楔块、楔块与偏心销等)，采用相互楔块型式的楔紧面应进行机械加工，表面粗糙度Ra应不大于3.2μm。对于双向止水闸门，应根据闸门孔口的大小和反向水压，设置顶部和底部楔块装置。楔块应为可调式，并保持在固定位置。
三、附壁式铸铁闸门安装结构图及尺寸参数
1、附壁式铸铁方闸门安装结构图及安装尺寸参数表

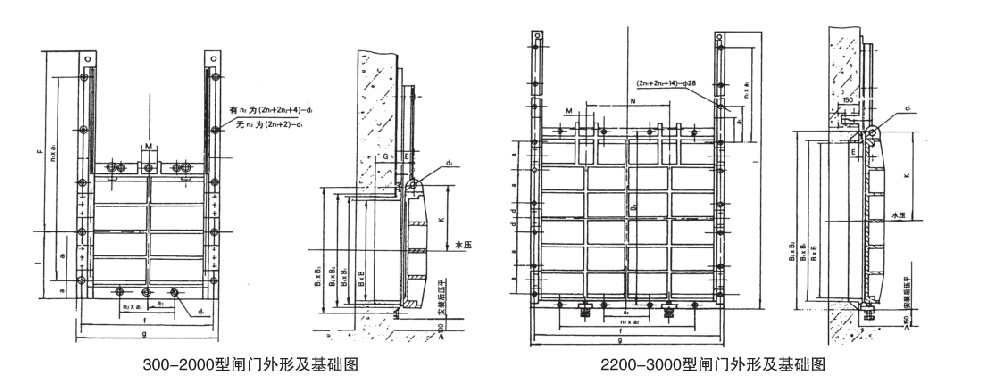

附壁式铸铁方闸门安装结构图

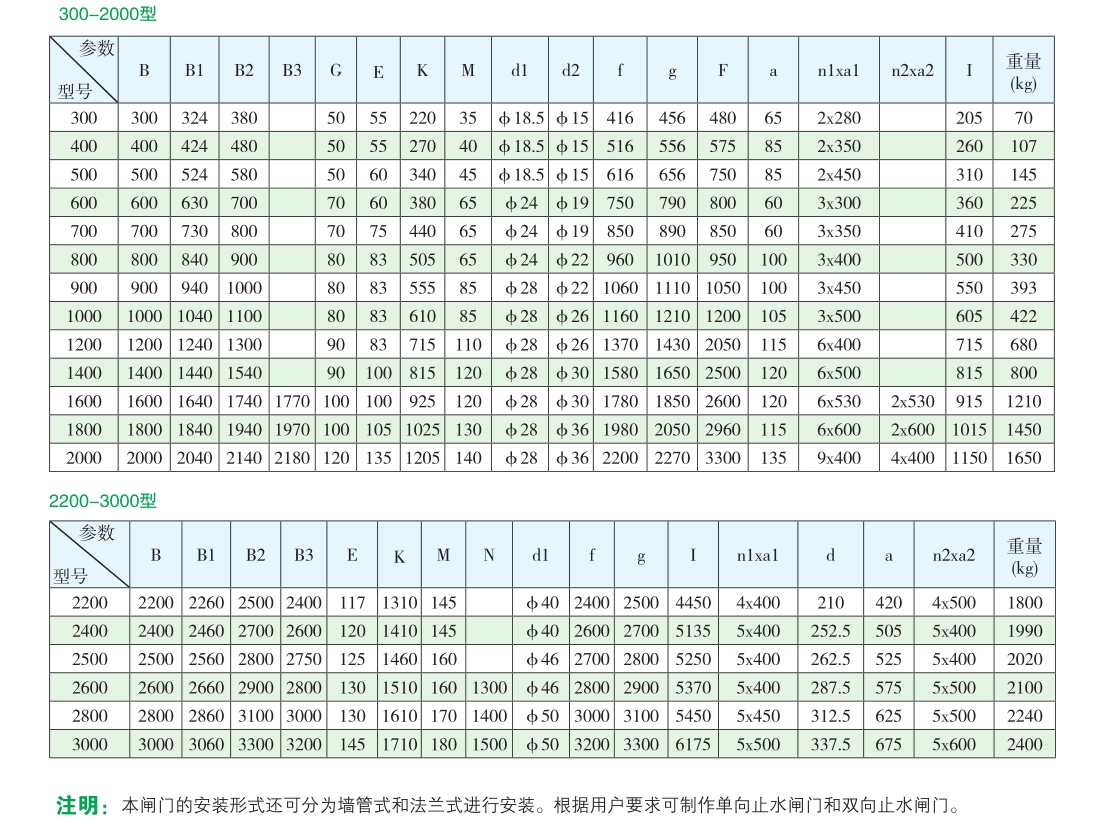

附壁式铸铁方闸门安装及外形尺寸参数表
2、附壁式铸铁圆闸门安装结构图及安装尺寸参数表

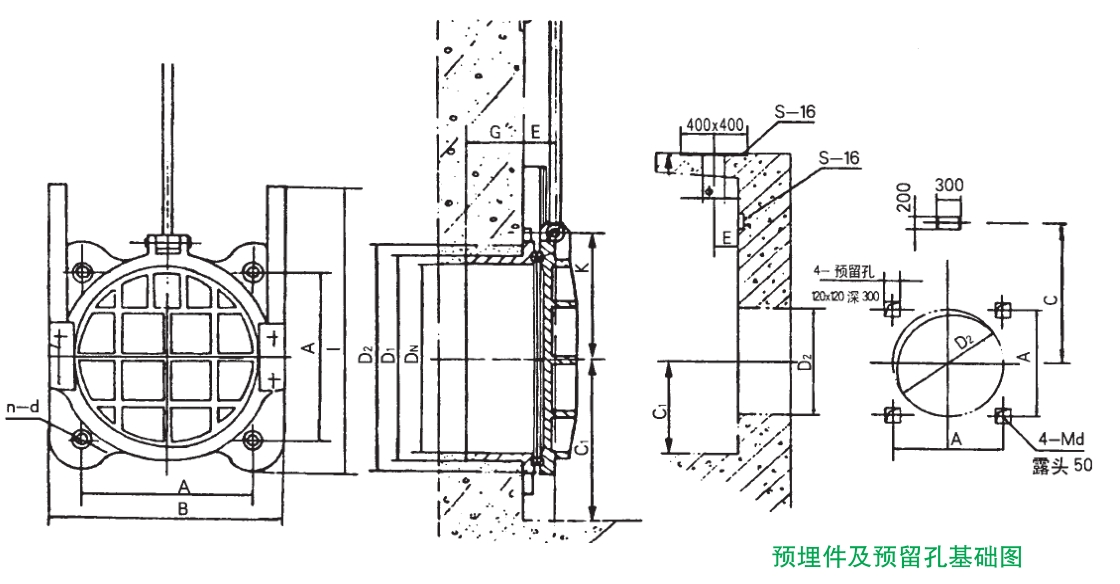

附壁式圆形铸铁闸门安装结构图
附壁式圆形铸铁闸门安装尺寸参数表一（dn200-dn500mm）
| 规格型号DN（mm） | 200 | 300 | 400 | 450 | 500 | |
| 结构尺寸（mm） | n-d | 4-∅12 | 4-∅12 | 4-∅12 | 4-∅16 | 4-∅16 |
| A | 150 | 250 | 350 | 400 | 450 | |
| B | 260 | 360 | 460 | 510 | 580 | |
| I | 428 | 565 | 680 | 745 | 810 | |
| G | 90 | 100 | 100 | 100 | 105 | |
| E | 75 | 80 | 95 | 95 | 95 | |
| D1 | ∅224 | ∅324 | ∅430 | ∅480 | ∅530 | |
| K | 150 | 200 | 285 | 305 | 325 | |
| 预埋件及预留孔尺寸 | 4-Md | 4-M10 | 4-M10 | 4-M10 | 4-M14 | 4-M14 |
| D2 | ∅280 | ∅380 | ∅480 | ∅530 | ∅580 | |
| C1 | 400 | 500 | 550 | 575 | 600 | |
| C | 400-2500 | 550-2500 | 750-2500 | 850-2500 | 900-2500 | |
| ∅ | 80 | 80 | 80 | 80 | 100 | |
| 重量 | kg | 46 | 65 | 102 | 128 | 140 |
附壁式铸铁圆闸门外形及安装尺寸参数表二（dn600-dn1200mm）
| 规格型号DN（mm） | 600 | 700 | 800 | 900 | 1000 | 1200 | |
| 结构尺寸（mm） | n-d | 4-∅18 | 4-∅18 | 4-∅18 | 4-∅20 | 4-∅20 | 4-∅20 |
| A | 550 | 650 | 700 | 800 | 900 | 1100 | |
| B | 680 | 800 | 900 | 1000 | 1120 | 1320 | |
| I | 1060 | 1140 | 1270 | 1380 | 1700 | 2050 | |
| G | 120 | 120 | 120 | 120 | 140 | 180 | |
| E | 95 | 100 | 100 | 115 | 115 | 130 | |
| D1 | ∅634 | ∅734 | ∅840 | ∅940 | ∅1046 | 1250 | |
| K | 400 | 450 | 500 | 560 | 600 | 700 | |
| 预埋件及预留孔尺寸 | 4-Md | 4-M16 | 4-M16 | 4-M16 | 4-M18 | 4-M18 | 4-M18 |
| D2 | ∅680 | ∅780 | ∅880 | ∅1000 | ∅1100 | ∅1300 | |
| C1 | 650 | 700 | 750 | 800 | 900 | 1000 | |
| C | 1050-2500 | 1200-2500 | 1350-3000 | 1510-3000 | 1650-3000 | 1950-3000 | |
| ∅ | 100 | 100 | 120 | 120 | 150 | 150 | |
| 重量 | kg | 220 | 270 | 325 | 388 | 416 | 670 |
四、附壁式铸铁闸门安装要点
1、符合设计和规范要求，门板与压装配质量板应紧固密封，不得松动、错位。
2、密封性能应符合设计及规范要止水密封性能求，全闭状态时密封面间隙不大于0.1mm。
3、闸门整体安装，锚固螺栓应与预留钢筋焊接牢固、位置准确、合安装调试质量理，全闭位置时，各楔紧面应同时相互楔紧。
4、门框左右倾斜度不大于1.5mm。
5、密封面垂直度，不大于H/1000(H为门高，单位为mm)。
6、导轨与门框的平行度不大于2.0mm
7、底槛标高±3.0mm，吊点中线垂直度0.2 mm /m
8、门框对孔口纵、横向中线偏差±3.0mm。
9、门框底面两端高差±3.0mm。
10、闸门在承受正向工作水头压力时，止水密封面渗漏量应不大于1.25 L/min·m；全压渗漏试验在承受反向工作水头压力时，止水密封面渗漏量应不大于2.5L/min·m。
