深水铸铁镶铜闸门
深水铸铁闸门
深水镶铜铸铁闸门

深水铸铁镶铜闸门

深水铸铁镶铜闸门是指在水面以下3米来使用的水利闸门,属于潜没式闸门的一种,具有承压能力强,与同等规格型号的普通闸门相比,重量比较中,多用于水库、涵洞、河道、水电站等进出水口,做为工作闸或检修闸使用。一、常见深水铸铁镶铜闸门类型1、PZGM型高水头潜没式铜止水铸铁闸门,适用于水头高度在15-50m;2、PGTM系列平面

在线咨询全国热线
15030939339

深水铸铁镶铜闸门是指在水面以下3米来使用的水利闸门,属于潜没式闸门的一种,具有承压能力强,与同等规格型号的普通闸门相比,重量比较中,多用于水库、涵洞、河道、水电站等进出水口,做为工作闸或检修闸使用。

深水铸铁镶铜闸门

一、常见深水铸铁镶铜闸门类型

1、PZGM型高水头潜没式铜止水铸铁闸门,适用于水头高度在15-50m;

2、PGTM系列平面高压铜止水铸铁弧型闸门;

3、扇形铸铁镶铜闸门,此种闸门多用于水库底部,结构区别于常见的平面闸门,采用扇形结构,通常与卷扬启闭机配套使用。

二、深水铸铁镶铜闸门报价

1、平面系列深水铸铁镶铜闸门的报价通常在1000元到6500元左右,详情以实物为准;

2、扇形铸铁镶铜闸门的报价通常在640元到1680元左右,详情以实物为准。

深水铸铁镶铜闸门行情报价及特点

三、深水铸铁镶铜闸门特点

1、所能够承受的水压比较大,闸板、闸框的厚度比较后;

2、通常在深水铸铁闸门上留有泄水孔,可在一定程度上减缓闸门所承受的水压;

3、深水铸铁闸门的外形尺寸通常比较小;

4、封闭严密,止水面通常采用镶铜的形式,亦可采用橡胶软密封;

5、通常采用二次浇筑的形式来安装,可更好的传递承受水压;

6、同等规格尺寸的深水铸铁闸门要比普通铸铁闸门重量重(扇形铸铁闸门除外);

7、如果是扇形铸铁镶铜闸门还具有力矩小,闸板重量轻,且闸板与道轨板之间摩擦阻力小,操作力矩小等特点优势。

四、深水铸铁镶铜闸门安装要点及应用

1、深水铸铁镶铜闸门外形尺寸通常比较小,因此多采用整体安装就为,闸门的整体结构稳定,契合度更高;

2、安装前应先做闸门组件检查和土建预留尺寸复测;

3、安装就位后,应做好位置尺寸的校准,确保闸门、螺杆的垂直度误差;

4、安装过程中应对闸门及其止水面做好相应的防护措施;

5、本厂产品都配备有详细的安装说明,同时可免费提供安装技术指导,无需担心安装;

6、深水铸铁镶铜闸门多应用于水电站、水利大坝、涵洞、水库的进出水口,来调节水流量的大小。

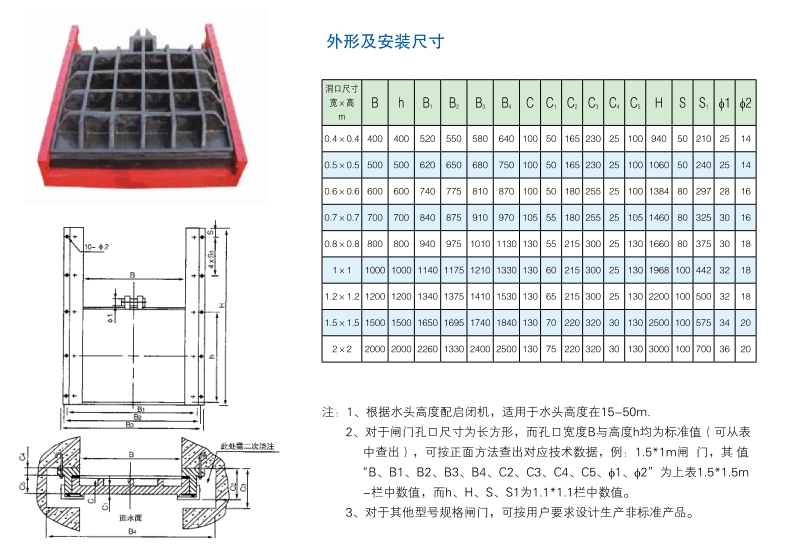

一、PZGM型高水头潜没式铜止水铸铁闸门安装布置结构图及规格型号尺寸参数

PZGM型高水头潜没式铜止水铸铁闸门安装布置结构图及规格型号尺寸参数


注:

1、根据水头高度配启闭机,适用于水头高度在15-50m.

2、对于闸门孔口尺寸为长方形,而孔口宽度B与高度h均为标准值(可从表中查出),可按正面方法查出对应技术数据,例:1.5*1m闸门,其值“B、B1、B2、B3、B4、C2、C3、C4、C5、中1、中2”为上表1.5*1.5m-栏中数值,而h、H、S、S1为1.1*1.1栏中数值。

3、对于其他型号规格闸门,可按用户要求设计生产非标准产品。

二、PGTM系列平面高压铜止水铸铁弧型闸门安装布置结构图及规格型号尺寸参数

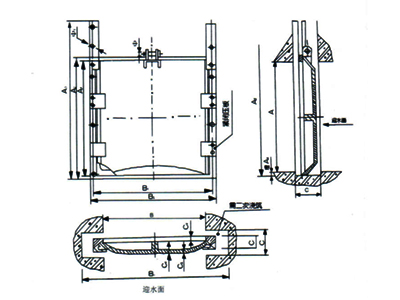

PGTM系列平面高压铜止水铸铁弧型闸门安装布置结构图

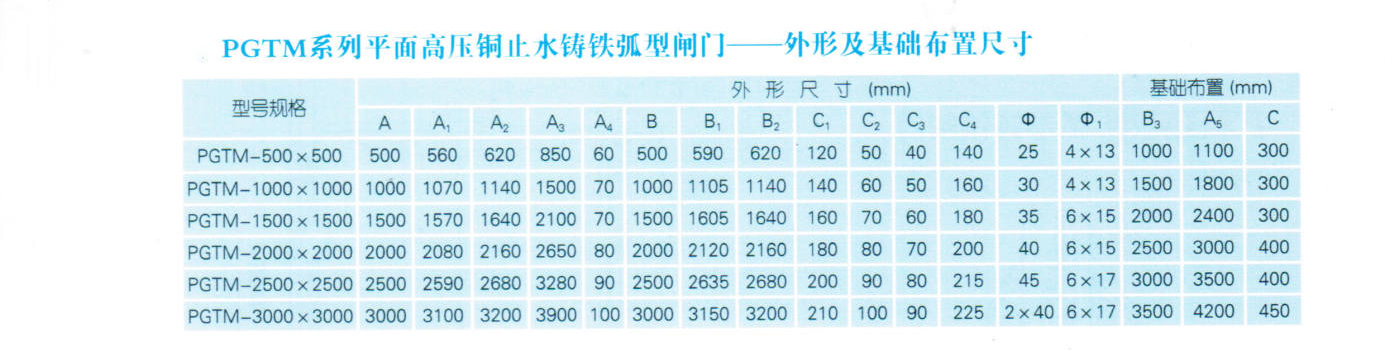

PGT平面高压铜止水铸铁弧型闸门规格型号尺寸参数

三、扇形铸铁镶铜闸门安装布置结构图及规格型号尺寸参数

扇形铸铁镶铜闸门安装布置结构图

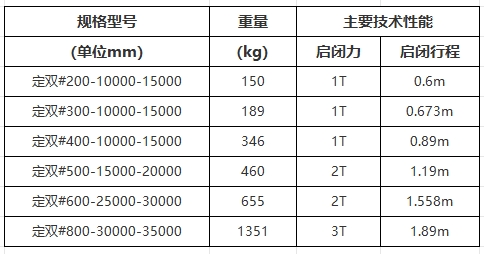

扇形铸铁镶铜闸门规格型号尺寸参数

说明:

此种闸门也被称为斜拉双向转盖铸铁镶铜闸门。
