AFZ暗杆式铸铁方闸门

作者:铄洋重工 浏览量:70 来源:本站 时间:2023-11-30 22:21:38

信息摘要:

AFZ暗杆式铸铁方闸门适用于方形孔口,闸板、闸框方形设计,启闭方式暗杆启闭,闸门在启闭过程中,螺杆不做上下移动,与明杆式启闭不同,配型启闭机安装上占用空间更小,适合景区水利或空间狭小的地方安装。在尺寸上2.4米以下采用单吊点,2.6米以上采用双吊点。它们的详细规格、外形尺寸、施工安装图、安装尺寸、特点等相关内

AFZ暗杆式铸铁方闸门适用于方形孔口,闸板、闸框方形设计,启闭方式暗杆启闭,闸门在启闭过程中,螺杆不做上下移动,与明杆式启闭不同,配型启闭机安装上占用空间更小,适合景区水利或空间狭小的地方安装。在尺寸上2.4米以下采用单吊点,2.6米以上采用双吊点。它们的详细规格、外形尺寸、施工安装图、安装尺寸、特点等相关内容如下。

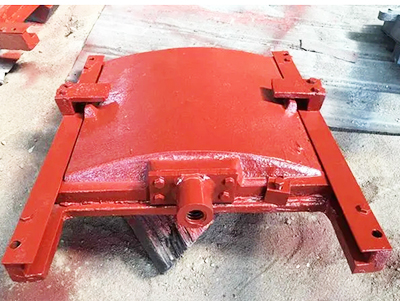

AFZ暗杆式铸铁方闸门

一、1.2米*1.2米到2.4米*2.4米外形结构安装图及尺寸

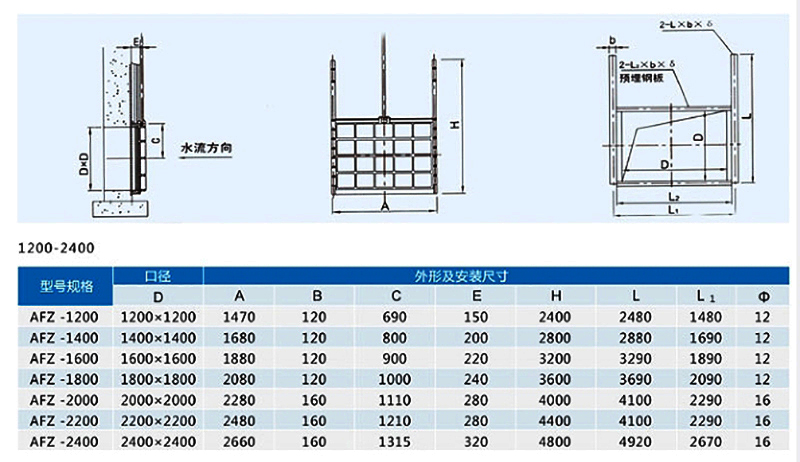

1.2米*1.2米到2.4米*2.4米外形结构安装图及尺寸

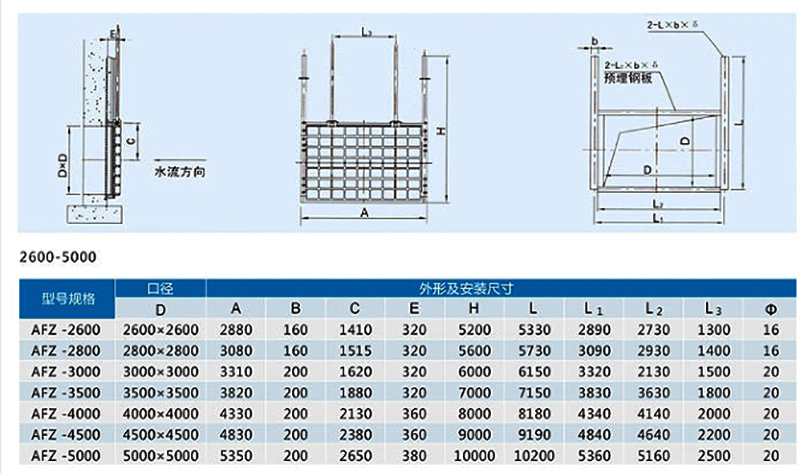

三、2.6米*2.6米到5米*5米外形结构安装图及尺寸


说明:2.6米及以上为双吊点铸铁方闸门

五、暗杆式铸铁方闸门型号说明

A:暗杆式

F:方形

Z:闸门

举例:AFZ-1200表示暗杆式铸铁方闸门,孔径1200mm*1200mm

AFZ暗杆式铸铁方闸门型号说明及特点

六、特点

1、导轨长度通常为暗杆式闸门全开的一半到三分之一;

2、配型螺杆启闭机的额定启门力为闸门开启力的1.6倍到2倍之间;

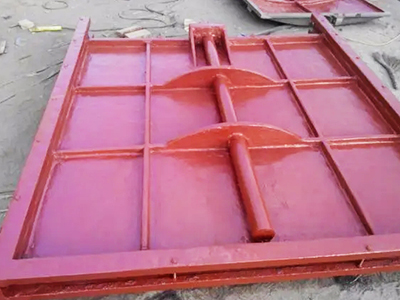

3、闸杆不随闸板的上升下降而上升下降,吊耳采用吊块螺母,随着闸杆(螺杆)转动,带动闸板上升或下降,闸杆(螺杆)进入到闸板的导槽中,从而实现闸门的启闭,完成对水流的调节。

4、配型螺杆启闭机的螺杆不会像明杆式闸门那样占用上方空间,因此占用空间小;

5、暗杆式铸铁方闸门多用预埋钢板或预埋地脚螺栓的方式安装;

6、如果应用污水处理多配型回转式螺杆启闭机;

7、采用楔形压紧密封原理,止水条为镶铜或不锈钢,后期维护简单。

七、应用与作用

1、广泛应用于市政水利、景观水利、水电站、污水处理等给排水工程中。 做截止、疏通水流或调节水位

2、特别适用于风景区建筑物不适合安装明杆式铸铁铸闸门的场合。

AFZ暗杆式铸铁方闸门应用与订货说明

八、订货说明

1、除上面表格中所列规格外,特殊规格本铄洋厂家可为用户另行设计制造,并提供预埋件详图。

2、更多暗杆式铸铁闸门可到相关产品详情页面参考!
