铸铁拍门
方形铸铁拍门FPM
圆形铸铁拍门YPM

铸铁拍门

铸铁拍门是由阀座、阀板、密土封圈、铰链四部分构成的,仅用于单向水流的圆形和方形出水口的水利闸门,属于属止回阀类,具有防止外水倒灌功能。一、铸铁拍门报价范围铸铁拍门报价从200元到1880元左右一套,工程项目要求不铜,报价不同,具体以实物为准。二、铸铁拍门结构及分类1、铸铁拍门通常由阀座、阀板、密土封圈、铰链

在线咨询全国热线
15030939339

铸铁拍门是由阀座、阀板、密土封圈、铰链四部分构成的,仅用于单向水流的圆形和方形出水口的水利闸门,属于属止回阀类,具有防止外水倒灌功能。

铸铁拍门报价范围

一、铸铁拍门报价范围

铸铁拍门报价从200元到1880元左右一套,工程项目要求不铜,报价不同,具体以实物为准。

二、铸铁拍门结构及分类

1、铸铁拍门通常由阀座、阀板、密土封圈、铰链四部分构成,其中主体结构阀座、阀板由铸铁铸造而成,密封圈通常采用橡胶或橡胶垫片;

2、从外形上说铸铁拍门分为圆形铸铁拍门,型号表示YPM,和方形铸铁拍门,型号表示为FPM型两种,铸铁拍门的类别还可分别为空心浮板式拍门和平板式拍门。

铸铁拍门结构分类及工作原理

三、铸铁拍门工作原理

铸铁拍门的门盖借助于自身重量的平衡,在水流的作用下,使门盖(门叶)自动开启或关闭,或稍加一些外力作用使门盖(门叶)开启或关闭;盖上设有拉环,拉动拉环的开启角度应大于60度,无卡阻现象,开关应灵活,当部分泡在水中,管道内部压力较大,反向压力较小时允许部分泄露量;当河道压力增加时,拍门将自动关闭密封。

四、铸铁拍门优势特点

1、具备防止外水倒灌功能,具有自动正向单向开启和反向关闭的作用;

2、结构简单,工作可靠,不需人力操作;

3、适用范围广:市政管道、污水管道、雨水管道等水利工程排水口。

铸铁拍门优势特点及安装要点

五、铸铁拍门安装要点

1、铸铁拍门中点与流道(多数情况是管道)中点允许偏差小于3.0 mm;

2、安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;

3、铸铁拍门安装形式有两种,分别为法兰连接与混凝土浇筑;

4、铸铁拍门四周应留有400毫米的安装空间,出口下方做成1:5的斜坡。

六、铸铁拍门的应用

1、适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等;

2、适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用,亦可用作各种竖井井盖,它仅用于单向水流的出水口;

3、用于单向水流的管道或出水口。

总结:

以上就是关于铸铁拍门报价、结构、分类、工作原理、优势特点、安装要点、应用的内容了,需要注意的是铸铁拍门是适用于单向水流的闸阀。

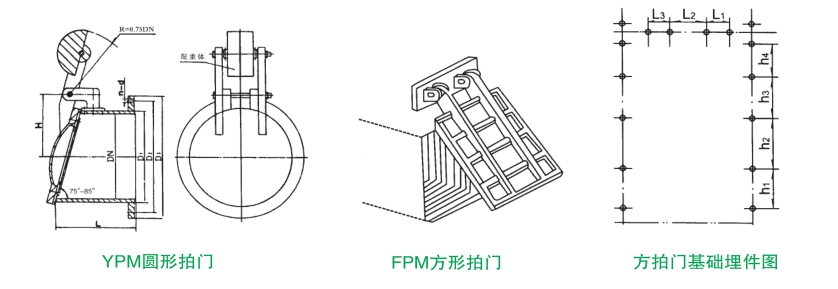

一、铸铁拍门结构图,其中包含了YPM圆形铸铁拍门结构图和FPM方形铸铁拍门结构图两种

说明:1、用于单向水流的管道或出水口 2、结构简单,工作可靠,不需人力操作 3、配有标准法兰,可与各种管道连接使用 4、逆水方向承压能力≤0.1MPa 5、本产品可分为方形拍门和圆形拍门

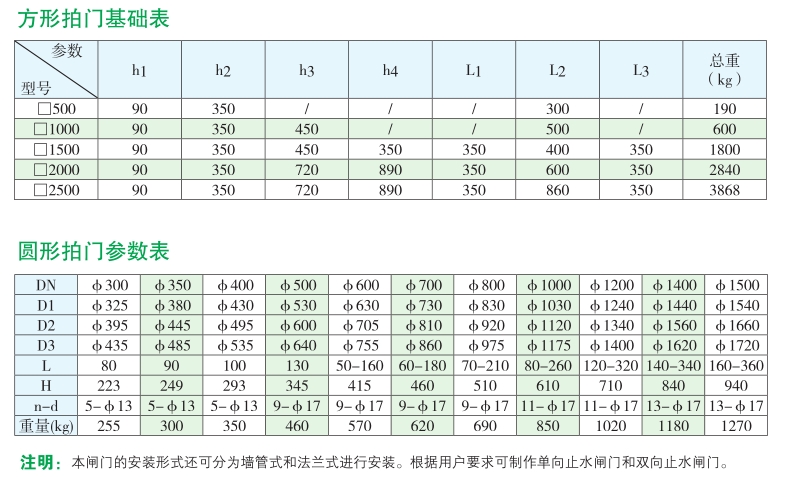

二、铸铁拍门技术尺寸参数(包含圆形YPM铸铁拍门和方形FPM铸铁拍门尺寸参数)

铸铁拍门技术尺寸参数

说明:

1、本闸门的安装形式还可分为墙管式和法兰式进行安装。根据用户要求可制作单向止水闸门和双向止水闸门。

2、用于单向水流的管道或出水口。

3、逆水方向承压能力≤0.1MPa。

4、适用介质:河水、江水、海水、生活用水、工业污水等。
