PGZ高压铸铁闸门

作者:铄洋重工 浏览量:126 来源:本站 时间:2023-12-02 09:47:19

信息摘要:

PGZ高压铸铁闸门是一种适用于水头在6米以上的,可承受一定高压的平面闸门,通常适用水头在8-10米,其具体常见型号、外形尺寸、安装图、安装尺寸如下:一、PGZ高压铸铁闸门常见型号1、适应10米水头的常见型号有:1.5*1.5米、1.5*2米、2*2米、2*2.5米、2*3米、2.5*2米、2.5*2.5米、2.5*3米、3*2米、3*3米、3.5*2米、3.5*3米、

PGZ高压铸铁闸门是一种适用于水头在6米以上的,可承受一定高压的平面闸门,通常适用水头在8-10米,其具体常见型号、外形尺寸、安装图、安装尺寸如下:

PGZ高压铸铁闸门

一、PGZ高压铸铁闸门常见型号

1、适应10米水头的常见型号有:1.5*1.5米、1.5*2米、2*2米、2*2.5米、2*3米、2.5*2米、2.5*2.5米、2.5*3米、3*2米、3*3米、3.5*2米、3.5*3米、3.5*3.5米等;

2、适应水头在8米常见型号有:4*3米、4*3.5米、4*4米、4*4.5米、5*5米等;

3、适应水头在6米常见型号有:0.6*0.6米、0.8*0.8米、0.8*1米、1*1米、1米*1.2米、1米*1.5米、1.2*1.2米等。

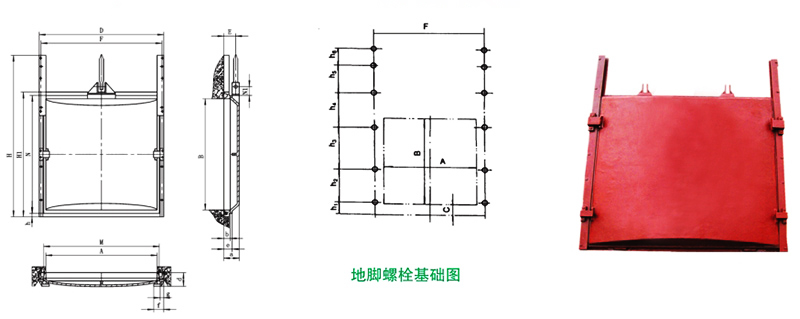

二、PGZ高压铸铁闸门外形安装图

PGZ高压铸铁闸门外形安装图

三、外形安装尺寸表

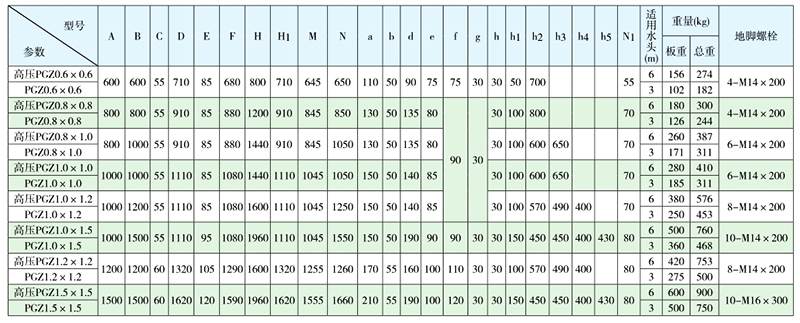

0.6*0.6米-1.5*1.5米外形安装尺寸表

PGZ高压铸铁闸门外形安装尺寸表0.6*0.6m到1.5*1.5米

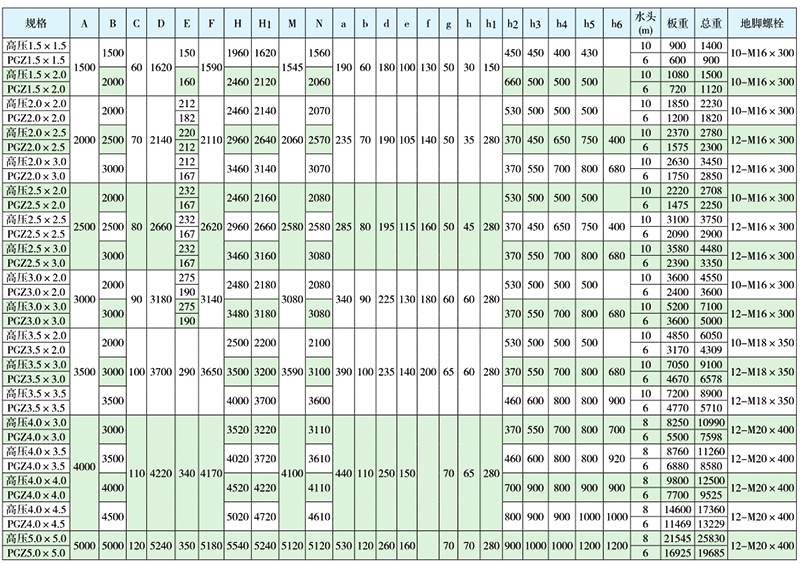

1.5*1.5米-5*5米外形安装尺寸表

PGZ高压铸铁闸门外形安装尺寸表1.5*1.5米 到5*5米

总结:

以上是关于PGZ型高压铸铁闸门的内容了,其中还涵盖了门板、闸门的重量,还有普通拱形闸门的相关尺寸参数,铄洋厂家可为您配型配套的螺杆式启闭机,除上表中出现的规格型号外,异形闸门或有特殊要求的,来图本厂家可为您定制生产加工。
