PZFY圆形平面铸铁闸门型号

作者:铄洋重工 浏览量:147 来源:本站 时间:2023-12-26 21:11:18

信息摘要:

PZFY圆形平面弄铸铁闸门型号常见的从dn450mm到dn1200mm,适用于圆形孔口,闸板为平板状,如果有需要,闸板可以做成拱形的。安装连接方式为法兰连接,多用于污水处理、市政水利等管道水利工程。其型号表示方法、安装结构图、安装尺寸参数如下。一、PZFY圆形平面铸铁闸门型号表示方法说明:1、PZ:平面铸铁闸门2、F:法兰式3、

PZFY圆形平面弄铸铁闸门型号常见的从dn450mm到dn1200mm,适用于圆形孔口,闸板为平板状,如果有需要,闸板可以做成拱形的。安装连接方式为法兰连接,多用于污水处理、市政水利等管道水利工程。其型号表示方法、安装结构图、安装尺寸参数如下。

一、PZFY圆形平面铸铁闸门型号表示方法

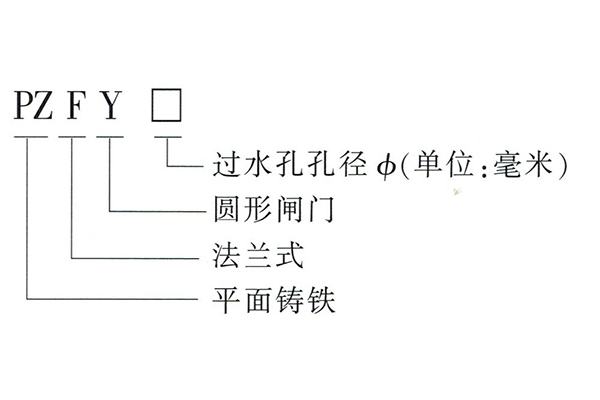

PZFY圆形平面铸铁闸门型号表示方法

说明:

1、PZ:平面铸铁闸门

2、F:法兰式

3、Y:圆形

4、数值:过水孔口直径,单位通常为毫米

二、PZFY圆形平面铸铁闸门安装结构图

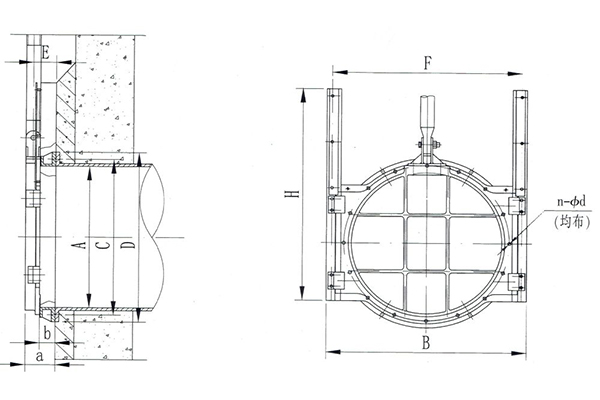

PZFY圆形平面铸铁闸门安装结构图

三、PZFY圆形平面铸铁闸门安装尺寸参数

PZFY圆形平面铸铁闸门安装尺寸参数

说明:

1、除上表中的型号外,其他尺寸型号的闸门支持定做;

2、止水面可镶嵌青铜或不锈钢等耐磨性和耐腐蚀性较优的材料;

3、预埋件梳理厂家会足额配给;

4、上表中的安装尺寸仅供参考,具体安装尺寸以实物为准。

本文标签: 圆形铸铁闸门价格
