MXFS型明杆式双向止水铸铁镶铜方闸门-型号参数

作者:铄洋重工 浏览量:115 来源:本站 时间:2023-12-25 21:24:23

信息摘要:

MXFS型铸铁闸门属于明杆式闸门系列,楔紧面采用镶铜,闸门外形为方形,双向止水,因此也被称为明杆式双向止水铸铁镶铜方闸门。型号从300mm*300mm到5000mm*5000mm,多应用于污水处理长、市政水利、自来水厂、农田灌溉、防汛等给排水水利工程中,其具体型号表示、结构特点、安装结构图、安装尺寸参数等内容如下一、MXFS明杆式

MXFS型铸铁闸门属于明杆式闸门系列,楔紧面采用镶铜,闸门外形为方形,双向止水,因此也被称为明杆式双向止水铸铁镶铜方闸门。型号从300mm*300mm到5000mm*5000mm,多应用于污水处理长、市政水利、自来水厂、农田灌溉、防汛等给排水水利工程中,其具体型号表示、结构特点、安装结构图、安装尺寸参数等内容如下

一、MXFS明杆式双向止水铸铁镶铜方闸门型号表示方法

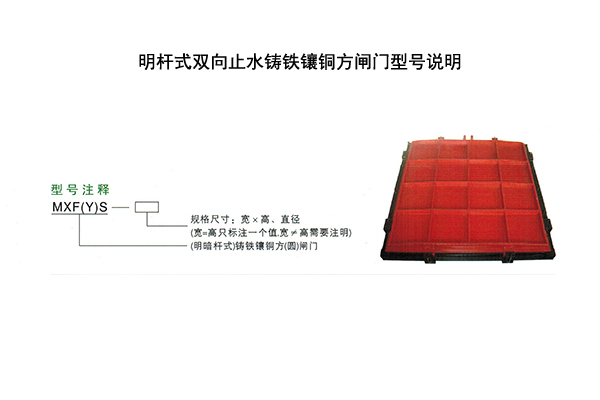

MXFS明杆式双向止水铸铁镶铜方闸门型号表示方法

二、结构特点

1、设备由门框、门板、止水密封、吊耳及可调式楔块等部件组成。具有机构合理、安装、调试、使用、维护方便、性能可靠的特点。

2、正方向承受额定水压0.1Mpa,反方向承受设计水压不超过0.03Mpa。

3、闸门可采用墙壁上安装、靠壁式安装,多为二次灌浆浇筑施工

4、楔紧止水采用锥度配合,工作密封面正向设计允许渗透量不大于1.25L/min.m,反向渗透量不大于2.5L/min.m。

三、安装结构图及安装尺寸参数

1、MXFS-300到MXFS-1000明杆双止水铸铁镶铜方闸门安装结构图及安装尺寸参数


MXFS-300到MXFS-1000明杆双止水铸铁镶铜方闸门安装结构图

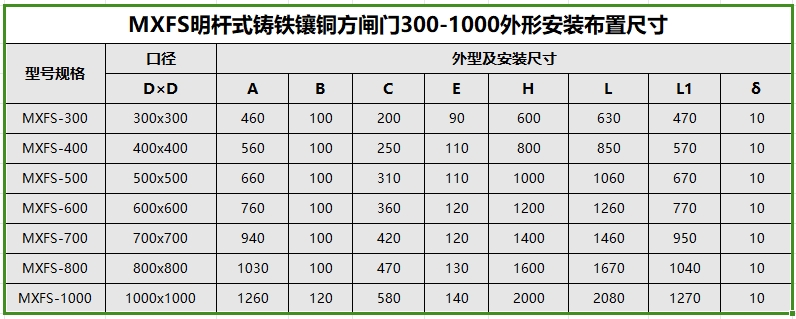

MXFS-300到MXFS-1000明杆双止水铸铁镶铜方闸门安装尺寸参数

2、MXFS-1200到MXFS-2400明杆式铸铁镶铜方闸门安装结构图及安装尺寸参数

MXFS-1200到MXFS-2400明杆式铸铁镶铜方闸门安装结构图

MXFS-1200到MXFS-2400明杆式铸铁镶铜方闸门安装尺寸参数

3、MXFS-2600到MXFS-5000安装结构图及安装尺寸参数

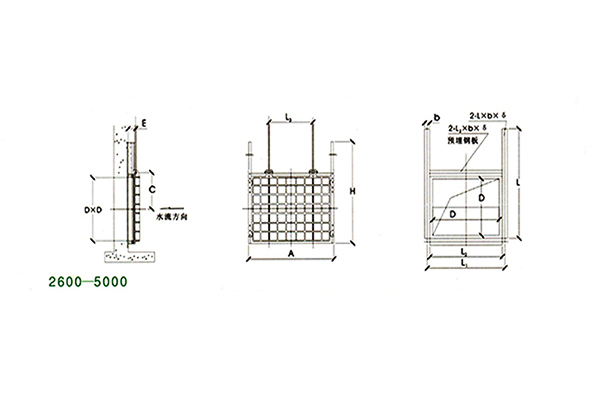

MXFS-2600到MXFS-5000明杆铸铁镶铜方闸门双止水安装结构图

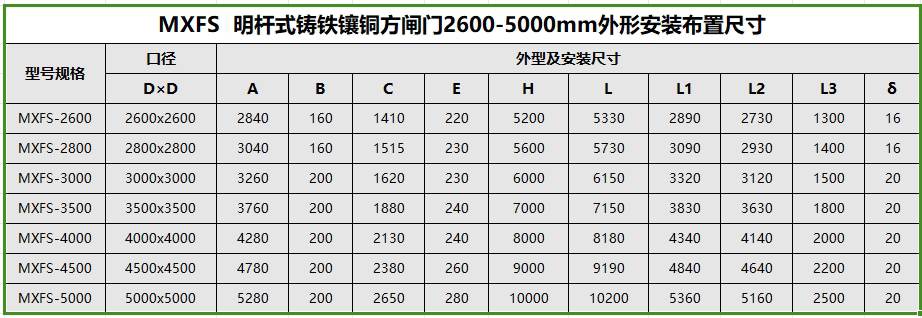

MXFS-2600到MXFS-5000明杆铸铁镶铜方闸门双止水安装尺寸参数

总结:

除上表中提到的规格型号外,其他尺寸型号闸门可定做加工生产,上边中的安装尺寸仅供参考,具体应以实物说明为准!
