附壁式铸铁镶铜闸门

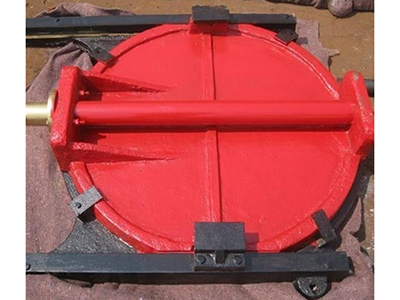

附壁式铸铁镶铜圆闸门

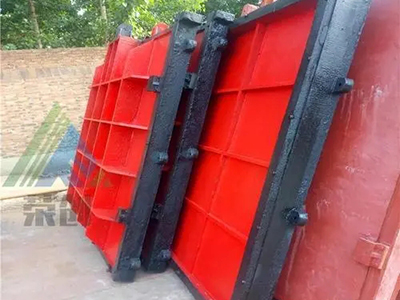

附壁式铸铁镶铜方闸门

附壁式铸铁镶铜闸门

附壁式铸铁镶铜闸门是指采用附壁式安装的铸铁材质的闸门,通常在闸框上有四个耳朵,安装的时候多采用膨胀螺栓将其固定在墙壁上,也因此得名,当然也可以叫其附壁式铸铁闸门,下面铄洋水工为您详细讲解。一、附壁式铸铁镶铜闸门简介附壁式铸铁镶铜闸门通常由闸框、闸板、导轨、锲紧装置、吊耳(吊块螺母)、轴导架、传动螺杆

在线咨询全国热线
15030939339

附壁式铸铁镶铜闸门是指采用附壁式安装的铸铁材质的闸门,通常在闸框上有四个耳朵,安装的时候多采用膨胀螺栓将其固定在墙壁上,也因此得名,当然也可以叫其附壁式铸铁闸门,下面铄洋水工为您详细讲解。

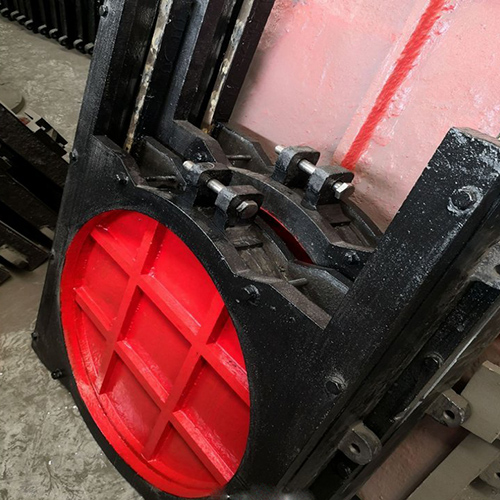

附壁式铸铁镶铜闸门

一、附壁式铸铁镶铜闸门简介

附壁式铸铁镶铜闸门通常由闸框、闸板、导轨、锲紧装置、吊耳(吊块螺母)、轴导架、传动螺杆、密封座、紧闭斜铁等组件构成,其铸造成型可选用灰铸铁HT200、HT250或者球墨铸铁铸造,将青铜条用沉头螺钉固定在密封面相应的卡槽中,通常严格的机械加工研磨来达到可靠的止水效果,闸框上带有固定闸框的螺孔,安装简便,因此多用于水流比较平缓,承受水压比较小的地方,比如可以应用于渠道、农田灌溉、水产养殖、污水处理等行业的水利工程中。

二、附壁式铸铁镶铜闸门分类

1、按照闸门的外形可分为:附壁式铸铁镶铜圆闸门和附壁式铸铁镶铜方闸门,都属于平面滑动闸门;

2、按照安装形势可分为:明杆式安装,大多情况下采用,也可以根据用户需求制造成暗杆式安装的;

3、按照外形尺寸可分为:小型闸门和大型闸门,小型闸门通常采用整体铸造成型;

4、按照吊点数量来可分为:单吊点铸铁镶铜闸门和双吊点闸门

小结:按照不同的分类方式的不同,其所分为的类型不同,不过其都属于平面滑动闸门。

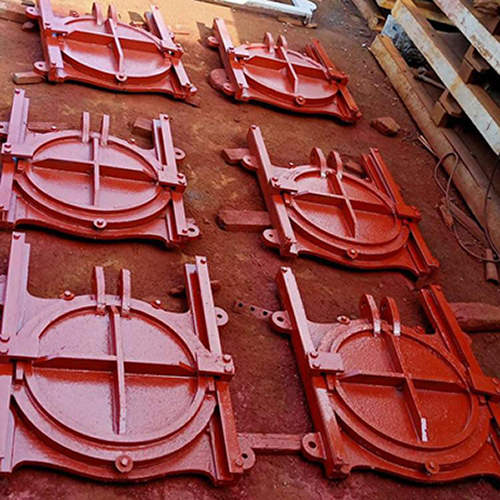

附壁式铸铁镶铜闸门分类及特点

三、附壁式铸铁镶铜闸门特点

1、安装简单方便,采用膨胀螺丝固定,不需要二次浇筑,施工周期短,节省施工成本;

2、耐酸碱、耐腐蚀性能优良,主要是因为其主体结构采用铸铁材质;

3、启闭灵活方便,可应用于开启关闭比较频繁的工程项目;

4、对于外形尺寸大于400mm的,不论是平板型还是拱形的,背部都有加强肋,承压能力好;

5、多样的控制方式:现代的附壁式铸铁镶铜闸门可以手动操作,也可以实现电动、液动或气动控制,满足不同工程的需要;

6、密封止水性能优良,通过楔块和水压实现密封,止水面正向每米渗水量≤0.7L/min,反向每米渗水量≤1.25L/min。

四、附壁式铸铁镶铜闸门安装要点及安装结构图

1、安装前应注意迎水面的方向,安装反了可能导致闸门漏水;

2、用吊铅垂平行线方式埋件埋件,确保其表层和垂直角度为1.5~3‰范围之内;

3、除掉加固物。闸门出厂之前,为使闸板、闸框紧密贴合,安装以后两者间的间隙,2米以上的闸门,在上、下门框上,安装了4-6个紧压铁装置(锁块);

附壁式铸铁镶铜闸门安装要点及安装结构图

4、铸铁镶铜闸门安装前,要先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的用于连接螺母,是不是在搬运或装卸中产生松动;

5、安装闸门时整体放入预埋槽,在两侧立框的底部垫上调节垫(严禁垫下横梁),两立框用手拉葫芦倒链和悬索立稳,然后把闸门找直找正,再把各地脚螺栓穿入孔里固定闸门;

6、浇筑水泥混凝土时,流入闸板阀、闸框、斜铁、挡板间的水泥浆应除掉,以防止水泥浆凝结后影响闸门开启闭合。

五、附壁式铸铁镶铜闸门应用与作用

附壁式铸铁镶铜闸门多用于公称压力为0.1MPa以下的,管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方,来起到截止、疏通水流量或调节水位的作用。

一、附壁式铸铁镶铜闸门外形结构图及尺寸参数表

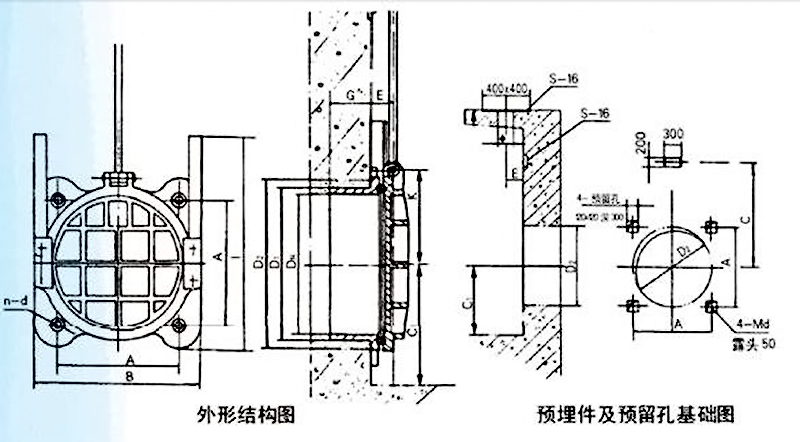

附壁式铸铁镶铜闸门外形结构图

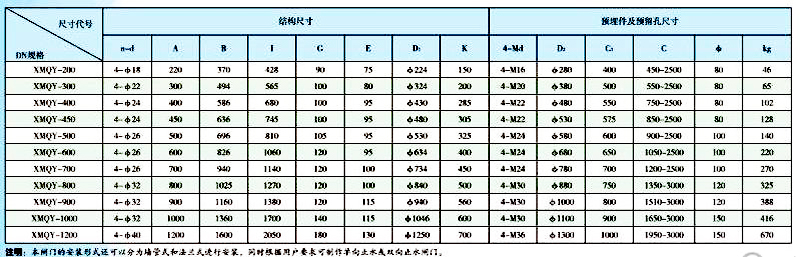

附壁式铸铁镶铜闸门尺寸参数表

二、附壁式铸铁镶铜闸门技术性能

1、密封止水面每米渗水量:迎水面正向渗水量≤0.7L/min,反向背水面渗透量≤1.25L/min;

2、公称压力≤0.1Mpa;

3、闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm;

4、此系列闸门的工作环境温度范围:-20℃~120℃,工作湿度环境:百分之九十五;

5、附壁式铸铁闸门工作介质酸碱度PH值:5-10。

三、附壁式铸铁镶铜方闸门明杆式安装结构图及常见规格型号布置参数

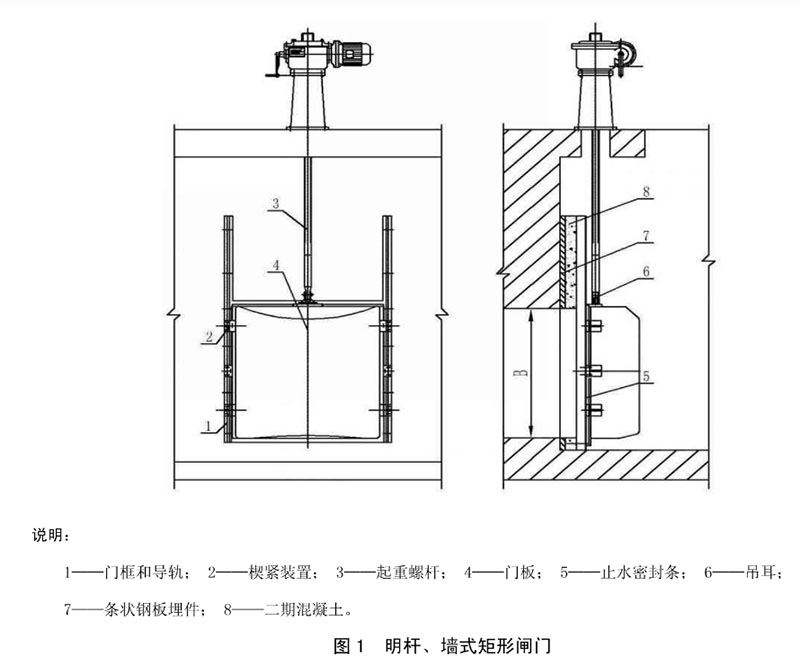

附壁式铸铁镶铜方闸门安装布置结构图

附壁式铸铁镶铜方闸门安装布置结构图

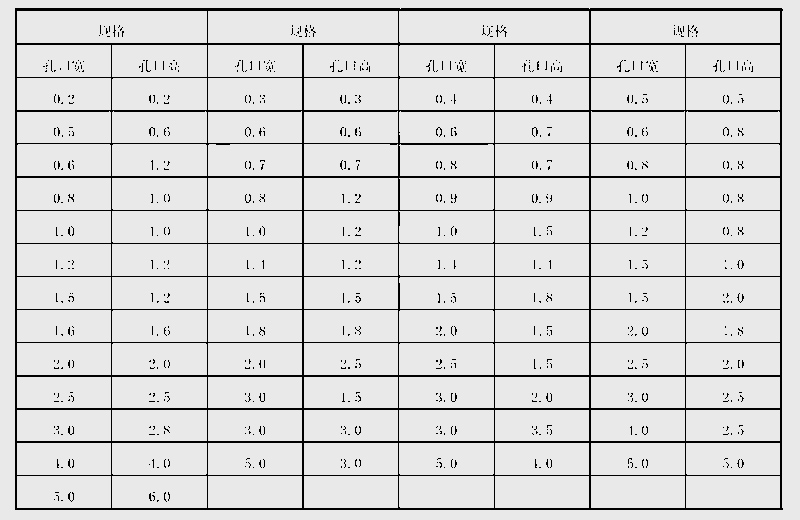

附壁式铸铁方镶铜闸门常见规格型号布置尺寸参数(单位m)

附壁式铸铁方镶铜闸门常见规格型号布置尺寸参数
