复合钢铸铁闸门

作者:铄洋重工 浏览量:88 来源:本站 时间:2023-12-01 16:01:10

信息摘要:

复合钢铸铁闸门是水利闸门家族中一种新型工艺闸门,门框采用铸铁材质,不易变形,门板(闸板)采用Q235或16Mn合金焊接加工而成,同时采用拱形(弧形)设计,承压和韧性更优于铸铁材质,闸板同时做防腐喷砂处理,增加其耐腐蚀性能,也可以说属于PGZ平面闸门系类的新成员。其性能特点、外形布置示意图、用途、型号等内容如下。

复合钢铸铁闸门是水利闸门家族中一种新型工艺闸门,门框采用铸铁材质,不易变形,门板(闸板)采用Q235或16Mn合金焊接加工而成,同时采用拱形(弧形)设计,承压和韧性更优于铸铁材质,闸板同时做防腐喷砂处理,增加其耐腐蚀性能,也可以说属于PGZ平面闸门系类的新成员。其性能特点、外形布置示意图、用途、型号等内容如下。

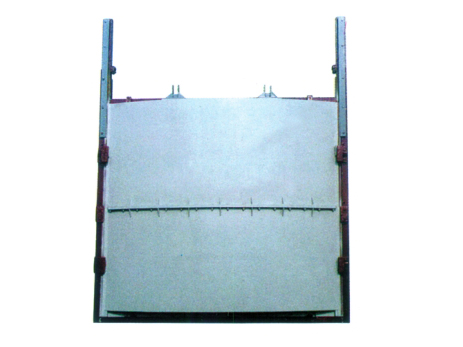

复合钢铸铁闸门

一、复合钢铸铁闸门性能特点

1、止水面(封水面)使用黄铜或不锈钢,楔块压紧结构止水原理,渗水量小1.25L/min.m;

2、安装维护方便,使用时间久了,可调整压紧楔块,实现良好止水,省去了更换橡胶止水的麻烦;

3、结合了钢制闸门的特点,避开了铸铁闸板韧性不足的缺点,可实现大跨度高水头场景的使用;

4、结合了铸铁材质的特点,门框采用铸铁材质,强度高,承压好;

5、对闸板严格喷砂防腐处理,腐:喷砂达Sa2,喷锌达80um,环氧云铁70um,氯化橡胶80um,弥补了钢材耐腐蚀性能不足的特点,寿命可达20年之久;

6、启闭形式为明杆式启闭,配型启闭机类型螺杆式启闭机,可手动、电动或手电两用。

二、复合钢铸铁闸门安装特点及外形布置示意图

复合钢铸铁闸门安装特点及外形布置示意图

1、预埋钢板或地脚螺栓形二次浇筑安装;

2、视水利工程项目情况,不可整体就为的,可组装就为。

三、型号及说明:

1、其布置安装基础图可参考PGZ铸铁闸门基础结构图;

2、规格型号可来图来样为您定制生产加工;

3、配套启闭设备通常为螺杆式启闭机;

四、应用

可应用于水电站、排水、市政水利、水库等需要大跨度高水头的场景中,同样在闸门宽度大于2.5米后采用双吊点设计。

五、采购指南:

1、需要详细注明工程过水口尺寸,方便设计加工闸门外形尺寸;

2、设计水头高度、启闭机安装平台高度,方便配型螺杆启闭机螺杆长度;

3、螺杆支撑座支架、预埋锚筋自备。
