1*1米铸铁闸门安装施工图-让您秒懂

作者:铄洋重工 浏览量:49 来源:本站 时间:2024-03-06 23:32:04

信息摘要:

铄洋重工为您免费提供1*1米铸铁闸门安装施工图、安装结构布置图及安装尺寸参数,让您秒懂1米铸铁闸门安装!一、1*1米铸铁闸门安装施工图现场说明:1、此图共两个1*1米PGZ拱形铸铁闸门,其中一个已经安装就为,另外一个正在吊装过程中;2、闸框、闸板采用整体吊装就为,安装形式为靠壁式安装;3、闸门采用单调点设计,搭配螺

铄洋重工为您免费提供1*1米铸铁闸门安装施工图、安装结构布置图及安装尺寸参数,让您秒懂1米铸铁闸门安装!

一、1*1米铸铁闸门安装施工图现场


1*1米铸铁闸门安装施工图现场

说明:

1、此图共两个1*1米PGZ拱形铸铁闸门,其中一个已经安装就为,另外一个正在吊装过程中;

2、闸框、闸板采用整体吊装就为,安装形式为靠壁式安装;

3、闸门采用单调点设计,搭配螺杆式启闭机,启闭机升降平台采用混凝土结构。

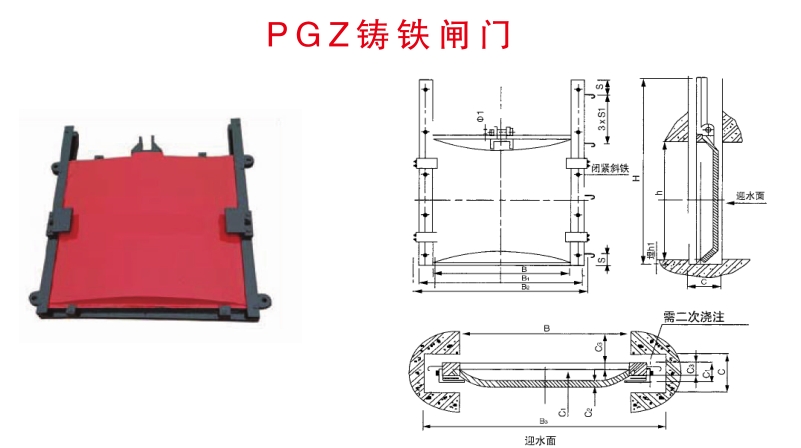

二、1*1米铸铁闸门安装结构图

1*1米铸铁闸门安装结构图

三、1*1米铸铁闸门安装尺寸参数

1、孔口尺寸B*h:1*1米

2、迎水面B3:1400mm,安装时候需要注意拱起面为迎水面

3、B1:1140mm

4、B2:1210mm

5、S:1470mm

6、配型螺杆启闭机:2t

7、适用水头3米

小结:关于其余安装尺寸可到本站《PGZ铸铁闸门》中参考。

总结:

以上就是关于1*1米铸铁闸门安装施工图的内容了,包含了施工现场图、安装布置结构图及安装尺寸参数等内容,铄洋重工专注行业生产加工及安装多年,技术经验成熟先进!更多更详细安装事项步骤,欢迎致电或到本站安装操作栏目中自行查询!
