pgz铸铁闸门结构特点

作者:铄洋重工 浏览量:24 来源:本站 时间:2024-03-11 23:48:37

信息摘要:

pgz铸铁闸门结构特点在于其拱形挡水板的设计,不但减少了闸门的重量,还增加了挡水板的承压能力,因此在水利工程项目中被广泛的应用于河道、渠道、水库、大坝、农田灌溉、水产养殖、污水处理等各种水闸工程中,下面铄洋重工将从其结构组件、结构图两个方面为大家详细说明。一、pgz铸铁闸门结构组件特点pgz铸铁闸门的结构组件

pgz铸铁闸门结构特点在于其拱形挡水板的设计,不但减少了闸门的重量,还增加了挡水板的承压能力,因此在水利工程项目中被广泛的应用于河道、渠道、水库、大坝、农田灌溉、水产养殖、污水处理等各种水闸工程中,下面铄洋重工将从其结构组件、结构图两个方面为大家详细说明。

pgz铸铁闸门结构特点

一、pgz铸铁闸门结构组件特点

pgz铸铁闸门的结构组件有闸框、闸板、导轨、吊耳/吊块螺母、紧闭斜铁、密封机构(密封条)、传动螺杆、轴导架等组件构成。

1、闸框:铸铁材质,常用的有灰铸铁HT200、灰铸铁HT250、球墨铸铁QT450等,加工方式树脂砂铸造技术或消失模铸造技术,相较于其他类型的铸铁闸门并没有过多特别之处;

2、闸板:铸铁材质,与闸框所用材质基本相同,其特点在于拱形设计,从力学角度来说承压能力更好,更节省材料,减轻了闸门自身重量,启闭更加灵活;

3、导轨:小型pgz铸铁闸门通常与闸框材质相同,采用整体铸造形式,或采用螺栓与门框固定,导轨对称布置在左右两门框上;

4、吊耳/吊块螺母:采用整体铸造或焊接固定;

5、密封:pgz铸铁闸门的密封多采用硬止水密封,镶青铜合金或不锈钢,做机械研磨,采用沉头螺栓固定,止水效果好;

6、传动螺杆:是吊耳与螺杆启闭机的连接件

7、密封机构:包括可调节的楔紧装置、门体和门框上的楔紧装置,可以调节楔形张紧装置,在闸框迎水面四周与闸板框四周背水面接触处经机械严格的 加工刨光后,表面平直光滑、 贴合严密,从而可以使闸板与闸门的结合面、 止水面与运动滑道合三为一,在单向止水闸门的紧闭斜铁和闸框滑道双重作用下,可确保闸门的纵横运行轨迹稳固, 在水压力和紧闭斜铁的双作用下,  使闸板与闸框滑道紧密贴合, 从而达到有良好的止水水的效果。

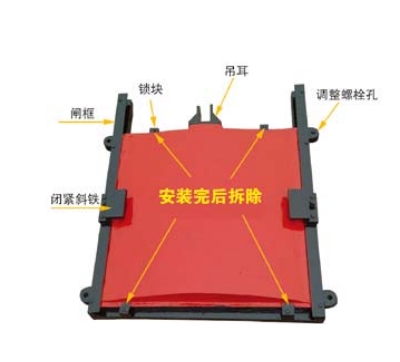

二、pgz铸铁闸门结构图

pgz铸铁闸门结构图

总之,pgz铸铁闸门属于平面滑动闸门的一种,是通过闸板沿着闸框上的导轨上下运动来实现对水流的调控。
