铸铁可调节堰门

作者:铄洋重工 浏览量:88 来源:本站 时间:2023-11-29 20:52:40

信息摘要:

铸铁可调式堰门是一种通过调节堰口高度,在一定范围内控制水位、调节流量或截止水流的设备。按运行方式分为直升式和旋转式,本文介绍直升式堰门,材质为球墨铸铁材质,与螺杆启闭机配套适用,可安装于给水、排水工程中、沉淀池、配水井处及曝气池中用来调控水位、流量和截止水流等。其型号表示、结构图、布置图、型号参数如

铸铁可调式堰门是一种通过调节堰口高度,在一定范围内控制水位、调节流量或截止水流的设备。按运行方式分为直升式和旋转式,本文介绍直升式堰门,材质为球墨铸铁材质,与螺杆启闭机配套适用,可安装于给水、排水工程中、沉淀池、配水井处及曝气池中用来调控水位、流量和截止水流等。其型号表示、结构图、布置图、型号参数如下。

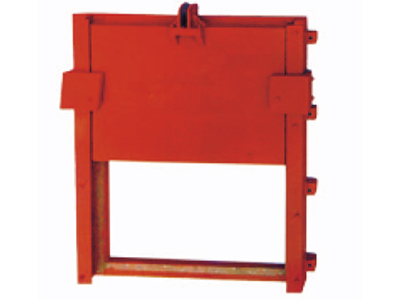

DY可调节堰门

一、型号表示

1、传统型号表示:

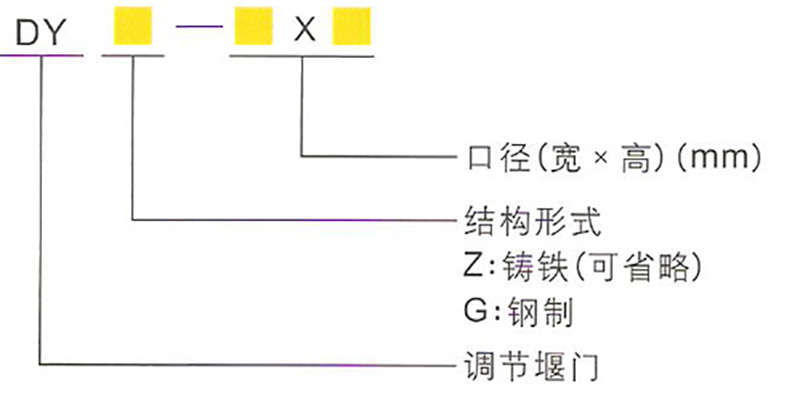

传统传统型号表示

2、CJ/T536-2019标准型号表示:

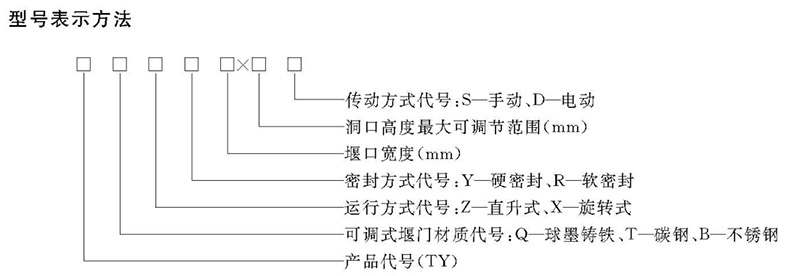

CJ/T536-2019标准可调节堰门型号表示

举例:球墨铸铁材质、直升式运行、硬密封、堰口宽度800mm,洞口高度可调节范围500mm,手动可调式堰门的型号标记为:TYQZY800X500S。

二、铸铁可调节堰门结构图

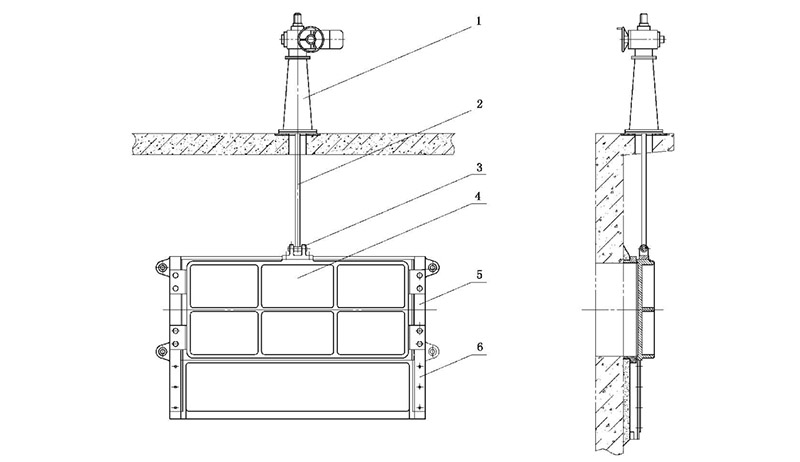

可调节堰门结构图及注解

注解:

1一驱动装置;

2一丝杆;

3一吊耳;

4一门板;

5一门框;

6一导轨。

三、铸铁可调节堰门布置图

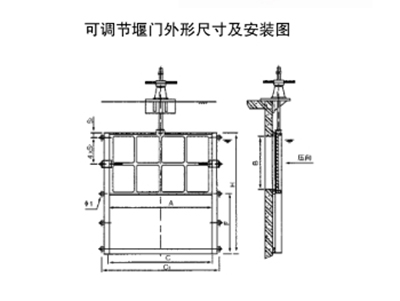

可调节堰门安装布置图

四、铸铁可调节堰门尺寸型号参数

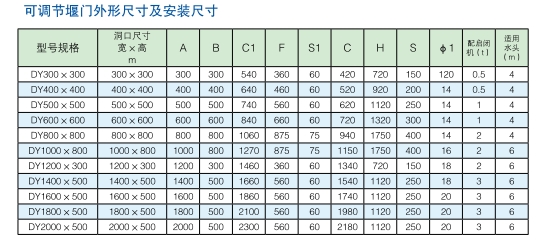

可调节堰门尺寸型号参数

说明:除表中型号外,来图来样可定制生产。

五、特点

1、即可采用硬密封(硬密封通常采用镶铜),亦可采用软密封。硬密封的正向工作压头下,泄漏量不大于1.25L/(min·m),反向泄漏量不大于2.50 L/(min·m);软密封正向泄漏量不大于0.68 L/(min·m),反向工泄漏量不大于1.25L/(min·m)。

2、工作介质的pH值范围应为6~10;

3、硬密封门框表面粗糙度不应大于3.2μm;

4、导轨与门框的接触面的积累偏差不应大于0.5mm;

5、可调式堰门可采用单吊耳或双吊耳,双吊耳的吊耳间距应大于堰门宽度的1/2。
