PGZ高压铸铁闸门安装图及安装尺寸

作者:铄洋重工 浏览量:89 来源:本站 时间:2023-12-01 14:34:32

信息摘要:

PGZ高压铸铁闸门属于拱形铸铁闸门系类,相较于普通类型的门板和门框做了加厚处理,适用水头可达10米,可应用水头和水压较高的场所。具体布置安装图及安装尺寸参数如下:一、PGZ高压铸铁闸门布置安装图二、PGZ高压铸铁闸门布置安装尺寸参数三、说明1、从上表中可以看出PGZ高压铸铁闸门从1.5*1.5米到3.5米*3.5米适用水头可达1

PGZ高压铸铁闸门属于拱形铸铁闸门系类,相较于普通类型的门板和门框做了加厚处理,适用水头可达10米,可应用水头和水压较高的场所。具体布置安装图及安装尺寸参数如下:

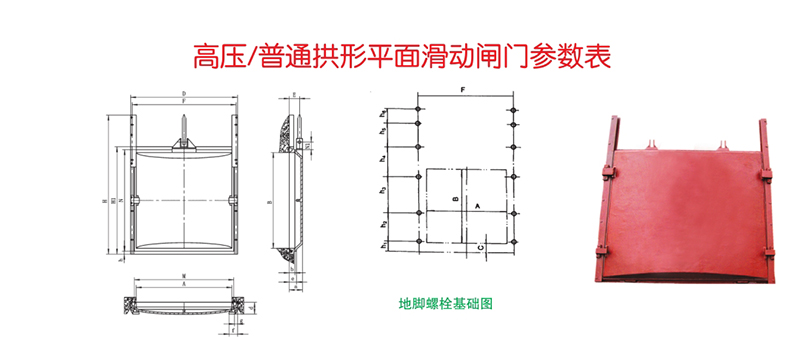

一、布置安装图

PGZ高压铸铁闸门安装图

二、PGZ高压铸铁闸门布置安装尺寸参数

PGZ高压铸铁闸门安装尺寸表

三、说明

1、从上表中可以看出PGZ高压铸铁闸门从1.5*1.5米到3.5米*3.5米适用水头可达10米,从4米*3米到5*5米适用水头可达8米;

2、从安装外形图及尺寸参数表中不难发现高压型和普通型外观基本相似,在闸板、闸框的厚度方面不同,高压的要更厚一些;

3、上图中仅画出单调点闸门的,2.5米以上的双吊点可参考本站双吊点闸门的;

4、可根据用户需求采用镶铜止水,此系列闸门多采用露顶式安装,三边止水。
