平面铸铁闸门安装尺寸表及安装图-不容错过

作者:铄洋重工 浏览量:130 来源:本站 时间:2023-12-04 16:37:53

信息摘要:

平面铸铁闸门的比较典型的代表有两种,分别是PGZ型和PZ型,它们种还可分为小型、普通型和高压型三种,它们的安装尺寸表和安装图如下,对照安装图和安装尺寸表可快速吃透安装细节。一、小型铸铁闸门小型铸铁闸门安装尺寸表二、普通高压拱形铸铁闸门普通高压拱形铸铁闸门安装尺寸表(一)普通高压拱形铸铁闸门安装尺寸表(二)

平面铸铁闸门的比较典型的代表有两种,分别是PGZ型和PZ型,它们种还可分为小型、普通型和高压型三种,它们的安装尺寸表和安装图如下,对照安装图和安装尺寸表可快速吃透安装细节。

一、小型铸铁闸门

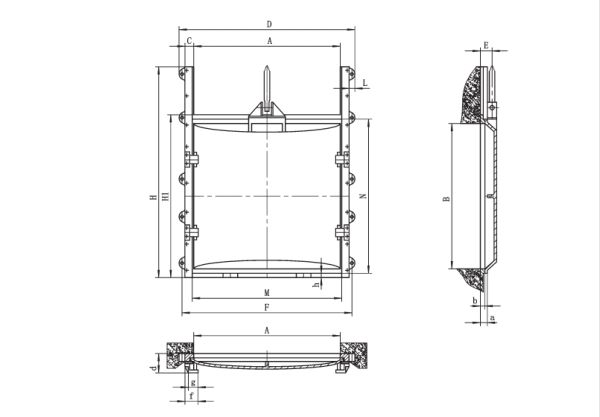

PZ平面平板小型铸铁闸门安装图

PGZ平面拱形小型铸铁闸门安装图

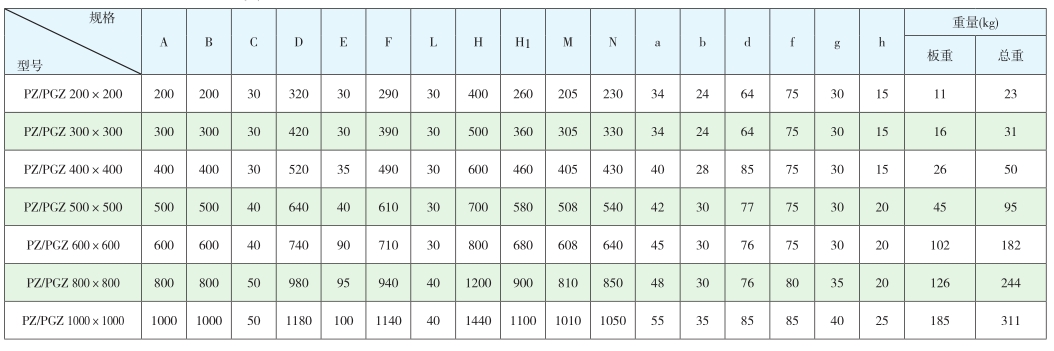

小型铸铁闸门安装尺寸表

PZ/PGZ小型铸铁闸门安装尺寸表


二、普通高压拱形铸铁闸门

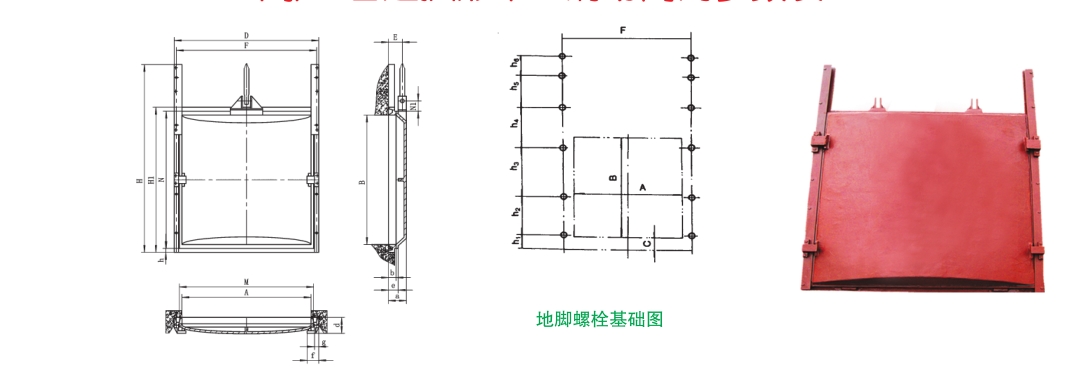

普通高压拱形平面铸铁闸门安装图

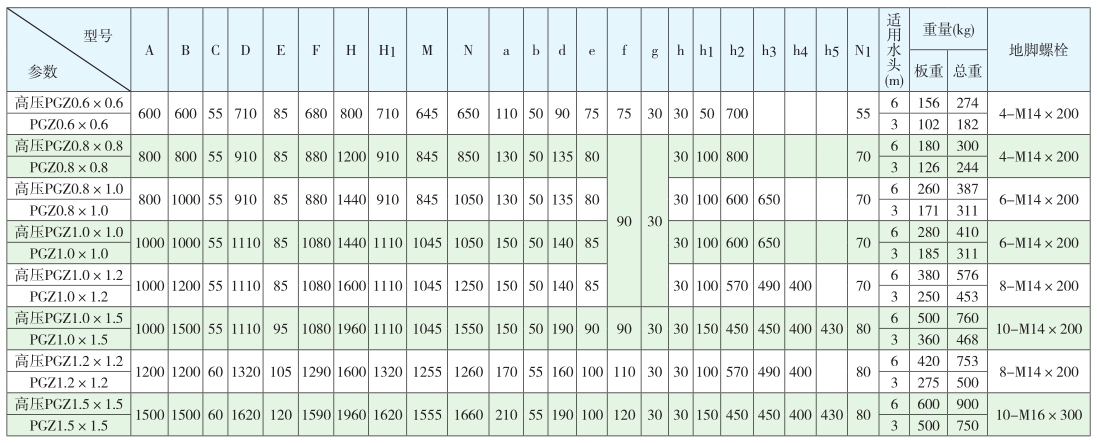

普通高压拱形铸铁闸门安装尺寸表(一)

普通高压拱形铸铁闸门安装尺寸表(一)

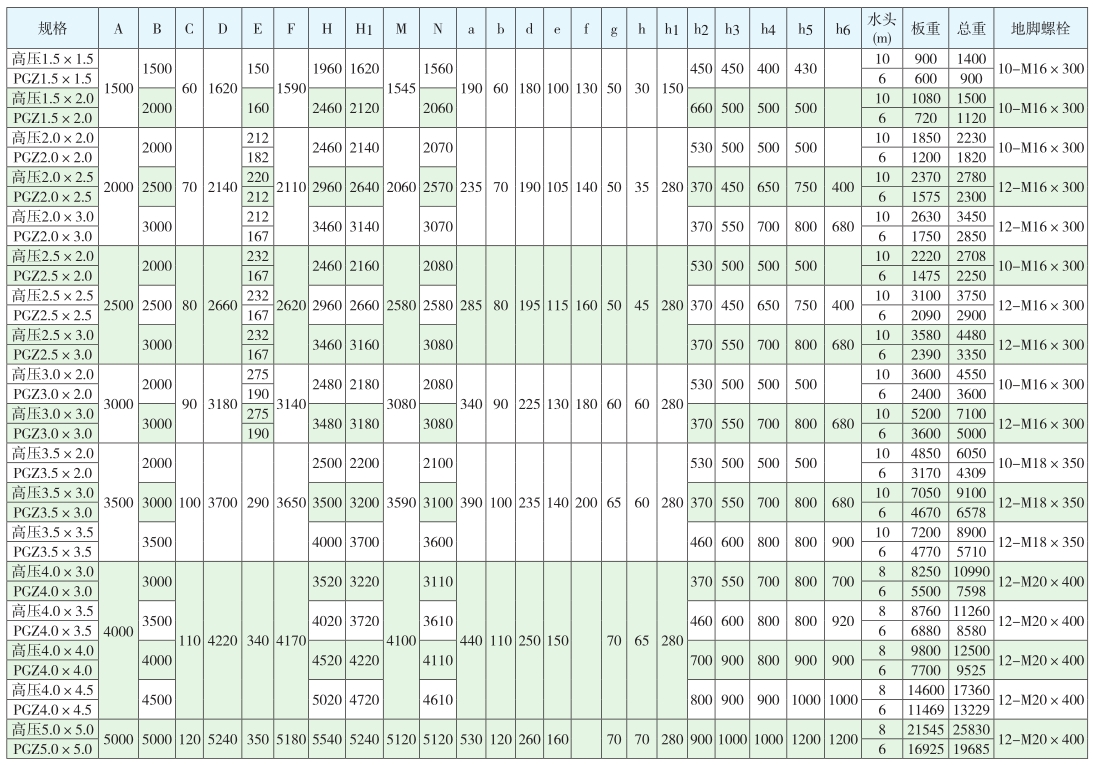

普通高压拱形铸铁闸门安装尺寸表(二)

普通高压拱形铸铁闸门安装尺寸表(二)

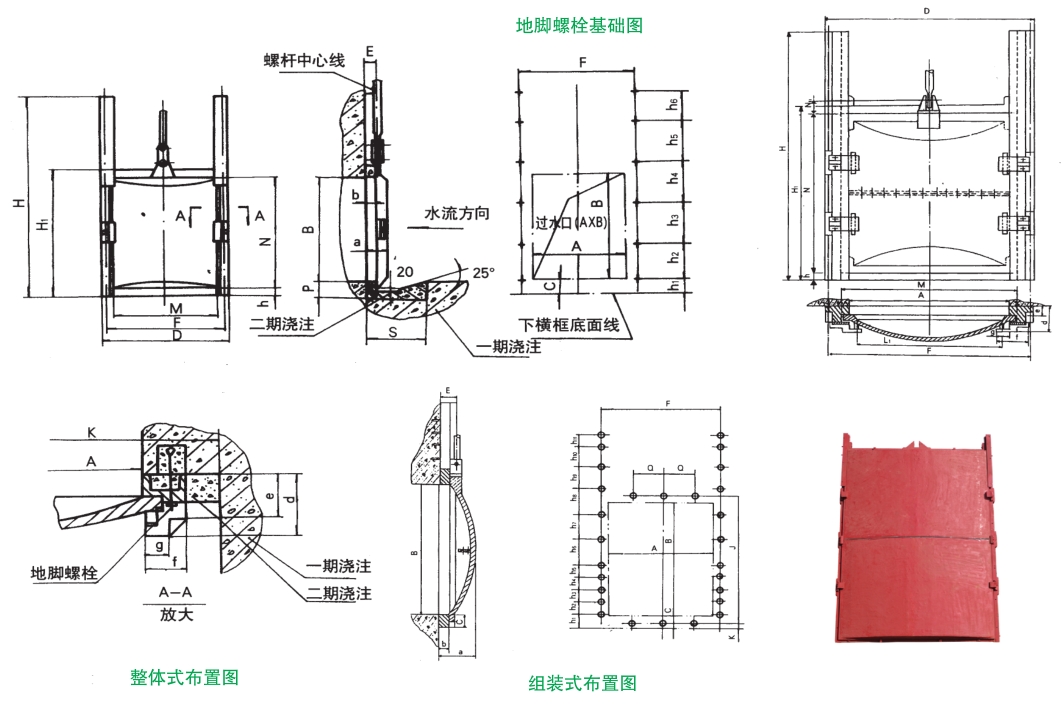

三、预埋件及安装细节布置图

平面预埋件及安装细节布置图

说明:

1、以上数据仅供参考,具体详情以实物为准;

2、表中数据应结构布置安装图一一对应查阅;

3、对于组合式安装尺寸并未列出,需要以相应的水利工程项目要求为准;

4、预埋件及安装细节图种有详细的预埋件布置及放大图,可做安装参考;

5、PGZ及PZ都属于滑动式闸门结构,就是门板沿着闸框上的导轨上升或下降实现启闭和调控水流;

6、表中涵盖了适用水头、重量、配型启闭机、地脚螺栓等参数,均可做参考,详情以实际工程及实物为准;

7、图示种闸门为明杆式结构,暗杆式结构欢迎到相应的产品详情种参考。
