SFZ铸铁方闸门安装结构图及布置尺寸参数表

作者:铄洋重工 浏览量:139 来源:本站 时间:2023-11-09 15:39:21

信息摘要:

SFZ铸铁方闸门是方形闸门中比较常见的一种,闸门外观采用方形设计,安装多采用明杆式安装,可单向止水,可双向止水,可单吊点,可双吊点,止水面可镶铜或不锈钢、挡水板可弧形或平板,可谓形式多样,可满足不同水利工程项目的要求,其安装结构图及安装布置尺寸参数表如下:一、SFZ形铸铁方闸门安装结构图二、SFZ形铸铁方闸门

SFZ铸铁方闸门是方形闸门中比较常见的一种,闸门外观采用方形设计,安装多采用明杆式安装,可单向止水,可双向止水,可单吊点,可双吊点,止水面可镶铜或不锈钢、挡水板可弧形或平板,可谓形式多样,可满足不同水利工程项目的要求,其安装结构图及安装布置尺寸参数表如下:

一、SFZ形铸铁方闸门安装结构图

SFZ形铸铁方闸门安装结构图

二、SFZ形铸铁方闸门安装布置尺寸参数

0.2*0.2米-1*1米SFZ铸铁方闸门安装尺寸参数表

0.2*0.2米-1*1米SFZ铸铁方闸门安装尺寸参数表

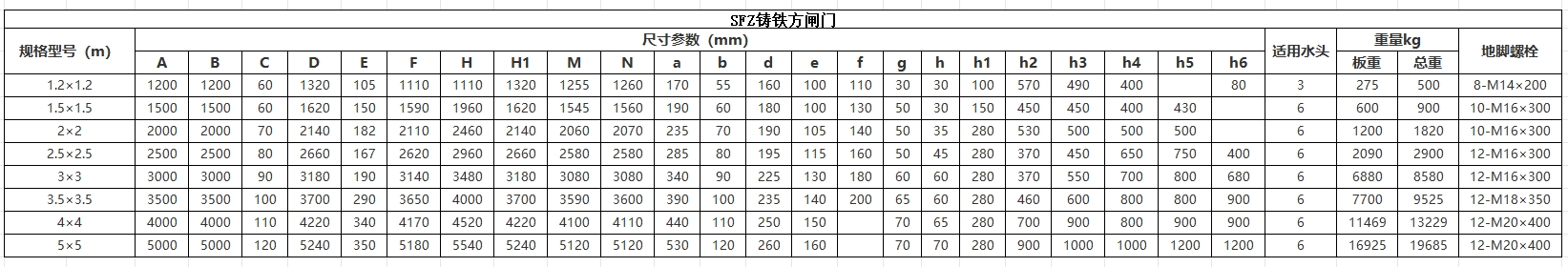

1.2*1.2米到5*5米铸铁方闸门安装尺寸参数表


1.2*1.2米到5*5米铸铁方闸门安装尺寸参数表

说明:

1、当SFZ铸铁方闸门的宽度尺寸大于2.5米时候通常采用双吊点螺杆启闭机;

2、可根据用需求止水加工为镶铜止水;

3、闸框闸门板可根据用户需求做加厚处理;

4、1米以内的通常采用整体铸造,安装时候应整体安装,不可将闸框和闸板分开安装;

5、可为用户制作异型闸门或高水头闸门;

6、可用于河道、渠道、水电站、污水处理、农田灌溉、水产养殖、市政水利等行业。
