pgz分体拱形铸铁闸门多少钱一套

作者:铄洋重工 浏览量:61 来源:本站 时间:2024-02-03 21:50:06

信息摘要:

pgz分体拱形铸铁闸门本厂报价从11000多元一套到19000多元一套不等,规格型号不同,水利工程项目要求不同,报价不一,来图来样,铄洋重工支持定制生产加工!其常见型号报价、结构图、安装要点、优势特点如下。一、pgz分体拱形铸铁闸门报价表规格型号(单位:米)门重(单位:千克)总重(单位:千克)适用水头(单位:米)报

pgz分体拱形铸铁闸门本厂报价从11000多元一套到19000多元一套不等,规格型号不同,水利工程项目要求不同,报价不一,来图来样,铄洋重工支持定制生产加工!其常见型号报价、结构图、安装要点、优势特点如下。

一、pgz分体拱形铸铁闸门报价表

规格型号(单位:米)门重(单位:千克)总重(单位:千克)适用水头(单位:米)报价(单位:元/套)优惠政策
PGZ3.5x339815423511809致电九折优惠
PGZ3.5x3.544116159513586
PGZ4x469178994515218
PGZ5x5955013700518279
PGZ5.5x5.510550146005.519285

说明:

1、上表中的板重、总重、报价信息仅供参考,详细准确数据欢迎致电咨询!

2、有特殊需求的可为您定制生产加工复合铸铁钢闸门,承压能力更强。

3、上表中的型号仅代表部分型号,其他规格型号尺寸的可定制生产。

4、上表中所有闸门采用双吊点设计,闸板在启闭过程中受力更均衡,启闭顺畅灵活。

二、pgz分体拱形铸铁闸门优势

1、闸门闸板采用上下分体组合设计,即使采用露顶式安装也可以满足高水位阻水挡水需求;

2、安装方便,可在施工现场来进行闸板的组合安装,避免使用大吨位起吊设备,降低施工成本;

4、采用楔块压紧硬止水,有特殊需求的可采用橡胶止水;

5、多采用手电两用螺杆启闭机或电动螺杆启闭机,启闭机操作灵活轻便;

6、适用水头通常比较高,通常在5米以上。

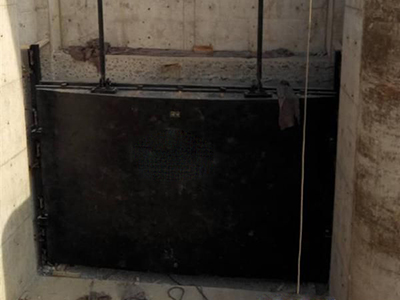

pgz分体拱形铸铁闸门优势及安装要点

三、pgz分体拱形铸铁闸门结构图及安装要点

1、pgz分体拱形铸铁闸门的结构图、结构组件、肋板布置示意图、安装布置图、安装尺寸参数等内容可参考本站《pgz分体铸铁拱形闸门》

2、安装组合焊接时候应符合相应的施工要求规范标准;

3、门框架有没有匹配主框架和水平框架,如果发生错位,须将连接螺栓将调整到同一个平面;

4、闸门全闭、平放、无外加荷载条件下,止水密封条间隙应不大于0.1mm,止水密封条应连接牢固,门板止水密封条下边缘应高于门框止水密封条下边缘,其高差应不大于2.0mm;

5、装配完成后活动楔块、偏心销应有一定的调节量,铸铁闸门装配后门板与门框导向槽之间的前后总间隙应不大于1.6mm,全闭位置时,止水密封条之间的间隙应不大于0.1mm;

6、铸铁闸门全闭位置时,安装楔块,闸门全闭时,门板与门框的各楔紧面应同时相互楔紧;

7、浇筑混凝土时,门板,制动架之间的间隙,应移除倾斜的铁板和挡板,以防止砂浆凝结;

8、在组装工程时,应安装在所有位置,以组装制动框架和闸门,以防止制动框架变形。

pgz分体拱形铸铁闸门应用

四、pgz分体拱形铸铁闸门应用

pgz分体铸铁闸门多应用于水头较大的场所,比如水库排水、泵站、隧道、检修闸门等,具有承压能力强,操作灵活轻便等优势特点。
