深入解析铸铁闸门九大安装形式种类及安装图

作者:铄洋重工 浏览量:122 来源:本站 时间:2023-11-23 22:33:58

信息摘要:

铸铁闸门的安装形式五花八门,不同的水利工程项目所要求的安装形式不同,对应闸门的结构形式也有所不同,今天铄洋重工带您深入了解。一、附壁式安装附壁式安装,是铸铁闸门直接用膨胀螺丝或化学螺丝悬空固定在水泥墙上,土建预留与闸门口径相同,把铸铁闸门整体吊装在出水口墙壁上,不做任何水泥浇筑。适用于所有规格的单向

铸铁闸门的安装形式五花八门,不同的水利工程项目所要求的安装形式不同,对应闸门的结构形式也有所不同,今天铄洋重工带您深入了解。

一、附壁式安装

附壁式安装,是铸铁闸门直接用膨胀螺丝或化学螺丝悬空固定在水泥墙上,土建预留与闸门口径相同,把铸铁闸门整体吊装在出水口墙壁上,不做任何水泥浇筑。适用于所有规格的单向及双向闸门的安装。安装结构图如下:

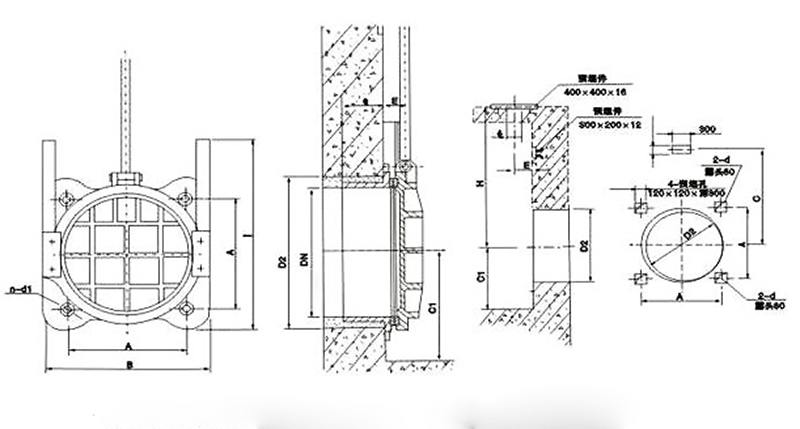

附壁式安装结构图

二、靠壁式安装

靠壁式安装的闸门适用于圆闸门Φ200mm-Φ1200mm,方闸门300mm-1000mm等单向止水的闸门,土建预留孔比闸门口径大100mmm,靠壁式安装要求在基础上预埋螺栓或钢板,安装时调整门框达到要求后固定门框,再浇注二期混凝土或填灌水泥砂浆,保证门体与基础之间的结合面的密封,防止漏水。安装结构图如下:

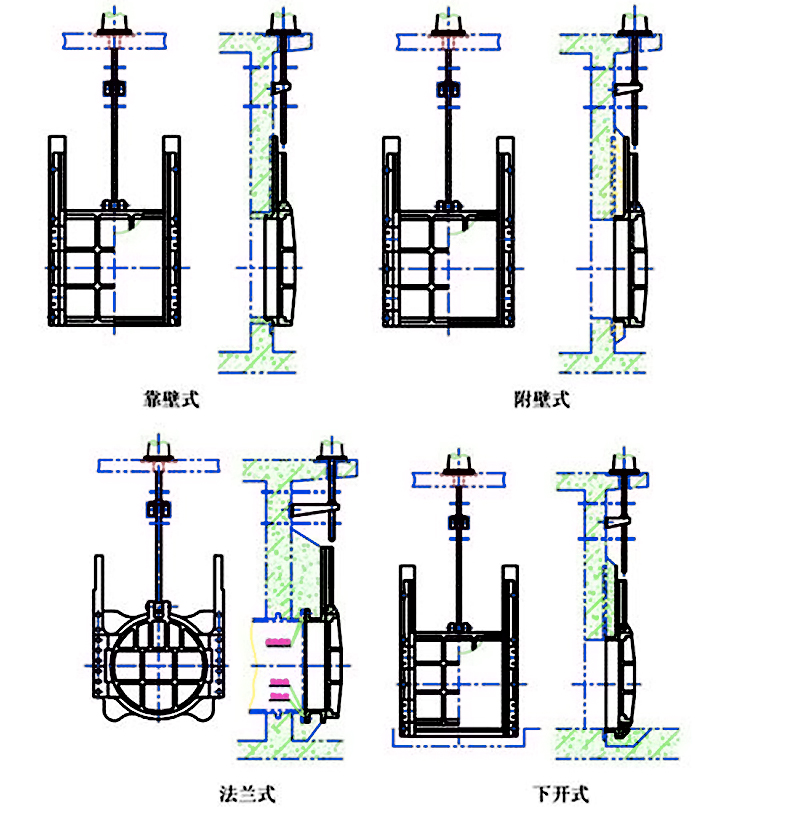

靠壁式安装结构图,附壁式安装结构图,法兰式安装结构图,下开式安装结构图

三、墙管式安装

墙管式安装方式是把门框用二期混凝土浇注再管道端部,但其浇注二期混凝土时施工不方便,一般只用于管道较短的情况。

墙管式安装结构图

四、法兰式安装

法兰式安装适用于所有规格的单双向止水的圆闸门的安装,穿墙管的法兰密封面尺寸应闸门的法兰密封面尺寸相同,穿墙管应伸出墙面100-150mm,以确保安装,当穿墙管为钢管时,需要与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接,法兰标准JB/T81-94,PN0.25MPa,管道端部设置一与门框配对的法兰,一般适用于圆形铸铁闸门,但应注意门框与墙管的法兰对采用统一标准,法兰对之间设有止水垫片。安装结构图如下:

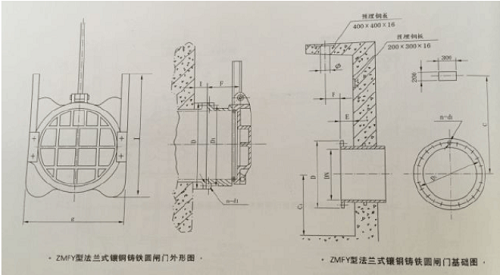

法兰式安装结构图

五、预埋式安装

又称为浇筑式,通常适用于大型或者小型反向止水闸门。这种安装方式需要水泥墙上预留闸门安装槽,并在安装槽内的预埋钢筋。安装结构图如下:

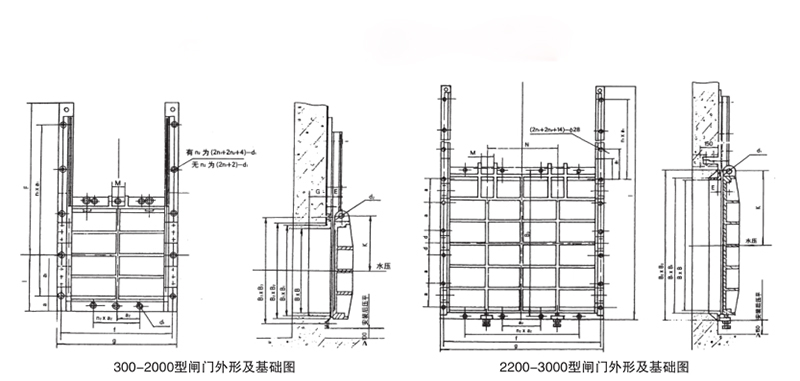

预埋式安装结构图

六、平底式安装

适用于砂量较大,特别有块状物在闸门前可能会造成堵塞的场景。安装结构图如下:

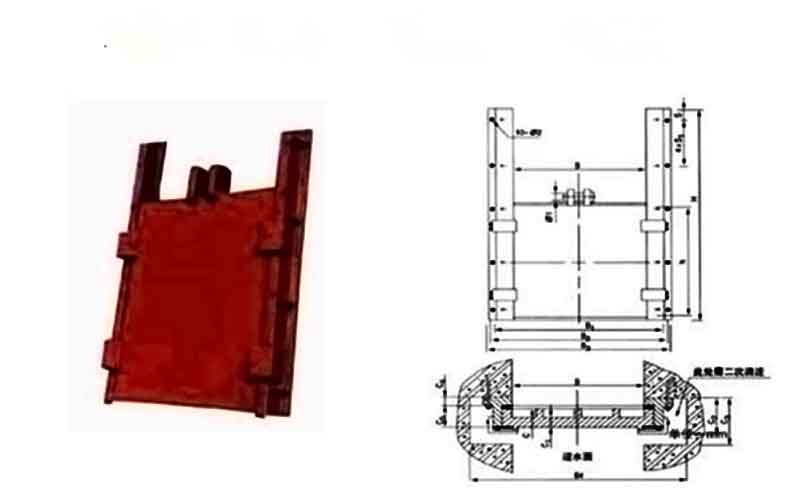

平底式安装结构图

七、自承式安装

自承式安装也被称为机闸一体式安装,主要是启闭机和闸门为一体结构,安装时闸门和启闭机一起安装,这种安装方式优点是安装费用较少,因为不用做启闭机的水泥横梁,缺点是只能用于渠道、池塘等水压较小的地方,不能用于水库水压较深的出水口。安装结构图如下:

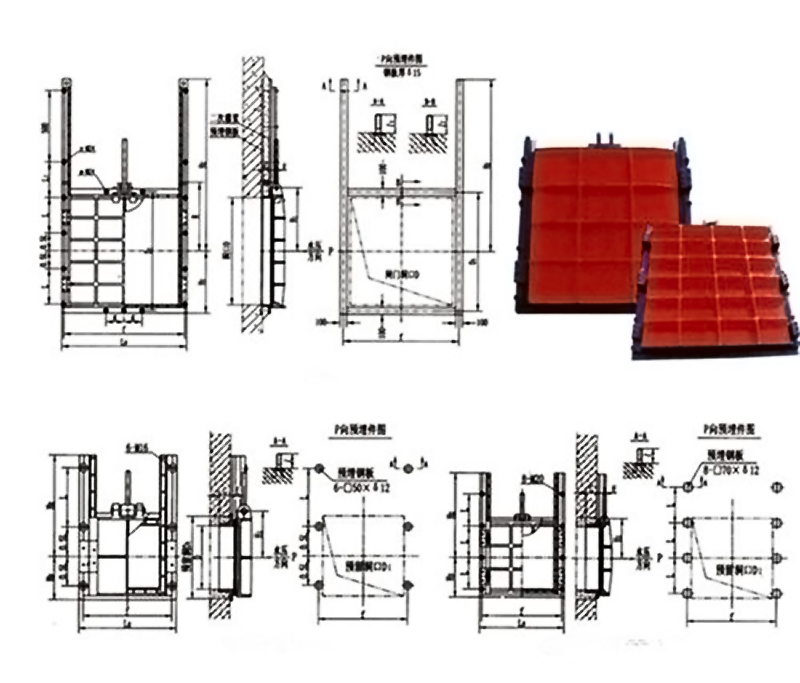

自承式安装结构图

八、下开式安装

适用于向上开启操作空间比较小,不适合上开的场所,闸门向下开启,向下关闭,与常见的正好相反。安装结构图如下:

下开式安装结构图

九、渠道式安装

渠道式安装,是指闸门直接安装在渠道中间。不用做启闭机的水泥横梁,通常采用钢制横梁,缺点是只能用于渠道、池塘等水压较小的地方,不能用于水库水压较深的出水口。安装结构图如下:

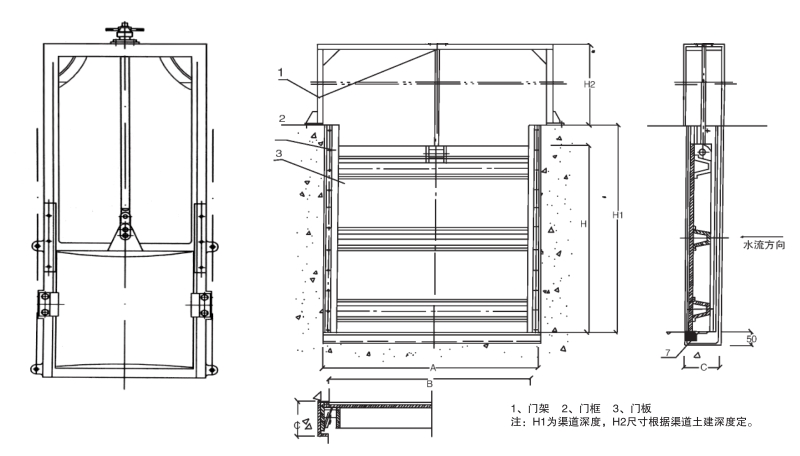

渠道式安装结构图

总结:

以上是铸铁闸门常见的九种安装方式,您了解到了吗?关注我们带您了解更多闸门启闭机知识!
