铸铁方闸门安装步骤及注意事项-不容错过

作者:铄洋重工 浏览量:146 来源:本站 时间:2023-11-09 11:00:53

信息摘要:

众所周知铸铁方闸门类型多样,有时很难做详细的区分,其实他们在安装中有很多共同点,在此铄洋重工做了安装步骤和注意事项两方面的梳理,以方便广大用户在安装铸铁方闸门时候参阅。铸铁方闸门的安装步骤基本可以分为四步分别为:安装前准备→预埋件安装→主体安装→调试,下面详细说明。一、铸铁方闸门安装前的准备:1、复验

众所周知铸铁方闸门类型多样,有时很难做详细的区分,其实他们在安装中有很多共同点,在此铄洋重工做了安装步骤和注意事项两方面的梳理,以方便广大用户在安装铸铁方闸门时候参阅。铸铁方闸门的安装步骤基本可以分为四步分别为:安装前准备→预埋件安装→主体安装→调试,下面详细说明。

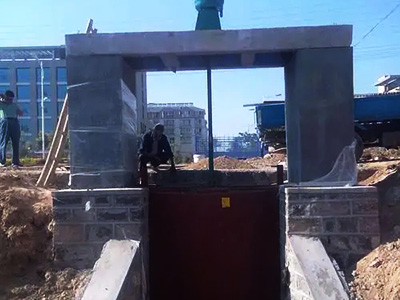

铸铁方闸门安装步骤及注意事项-不容错过

一、铸铁方闸门安装前的准备:

1、复验孔口土建尺寸是否符合要求,洞口平面应尽量平直。

2、复验预留孔或预埋螺栓位置是否正确.

3、检查铸铁方闸门在运输过程中的变形及损伤,如有,应及时进行整体的检查和修整,

4、检查各连接部位的螺栓是否因运输装卸中造成松动,如有松动应加以紧固;

5、检查主立框与核框连结上的止水面是否有借位,如有错位则松动连接螺栓将止水面调整在同一个平面内。

铸铁方闸门安装前的准备及预埋件安装

二、铸铁方闸门预埋件安装

1、将铸铁方闸门的门框埋入部分,插入预留孔洞。

2、用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于 1/500。

三、铸铁方闸门主体安装

1、将闸板插入门框进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。(若门框为法兰联接则调正后紧固联接螺栓。注意在门框法兰面与土建墙璧之间应加垫密封垫)

2、安装轴导架以及启闭装置将丝杆穿入启闭机,注意使启闭机中间,丝杆轴心,闸门对称中须在一条铅垂线上,特别是下部分的一个轴导架,让其闸门吊耳的距离大于闸门口径,其余轴导架在闸门在启闭过程中不能碰到丝杆连接套。

3、调整丝杆中间后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。

4、检查闸门密封情兄如有渗漏现象,可将门框两侧的压紧楔块作适当调整,至达到理想的密封效果为止。

铸铁方闸门主体安装与调试

四、铸铁方闸门的调试:

1、无水倩况下,滑道或滚轮运行时应无卡阻现象。偏心滚轮踏面经调整均在同一个平面上,且与轨道接触良好;

2、静水情况下的全行程启闭调试应在无水试验台格后进行。试验、检查内容与无水试验相同。(双吊点闸门的同步满足设计要求)

五、铸铁方闸门安装注意事项

1、注意即使同规格的铸铁方闸门的门体、门框不允许互换。且未安装前须水平放置,防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲;

2、对于小型铸铁方闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形;

3、二次浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固;

4、铸铁方闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙, 2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝;

5、装配作业时,严禁以空中投掷的方式传递工具,严禁将手伸入连接面或探摸螺孔;

6、吊装作业时,构件下面不得站人,当部件接近结合物时方允许戴手套用手扶正;

7、所吊构件没有落放平稳和采取加固措施前,不得随意摘除吊钩;

8、方形铸铁闸门入槽下落时,作业人员禁止站在门槽底槛范围内或在下面穿行,禁止在立起的闸门上徒手攀登;

9、敞孔作业时,孔口顶部应设置栏杆和警示牌,在底部0.5m范围内设置布幔;作业期间应派专人在孔口顶部值班监护,严禁向孔内抛掷任何物品。

友情提示:

不同类型及规格型号的铸铁方闸门的安装布置尺寸参数及布置结构图图欢迎到本站相应的产品技术参数页面查阅参考。
