syz铸铁镶铜圆闸门安装布置尺寸参数及结构图

作者:铄洋重工 浏览量:135 来源:本站 时间:2023-11-21 15:31:13

信息摘要:

syz铸铁镶铜圆闸门的规格型号比较常见的从dn300mm到dn2700mm不等,其具体的安装布置尺寸参数及安装布置结构图如下:一、syz铸铁镶铜圆闸门安装尺寸参数及结构图syz-200mm到syz1200mm铸铁镶铜闸门安装尺寸及配型启闭机参数表syz1400mm到syz2700mm安装尺寸参数表说明:其中涵盖了规格型号、口径、安装尺寸、配型启闭机启闭力、

syz铸铁镶铜圆闸门的规格型号比较常见的从dn300mm到dn2700mm不等,其具体的安装布置尺寸参数及安装布置结构图如下:

一、syz铸铁镶铜圆闸门安装尺寸参数及结构图

syz-200mm到syz1200mm铸铁镶铜闸门安装尺寸及配型启闭机参数表

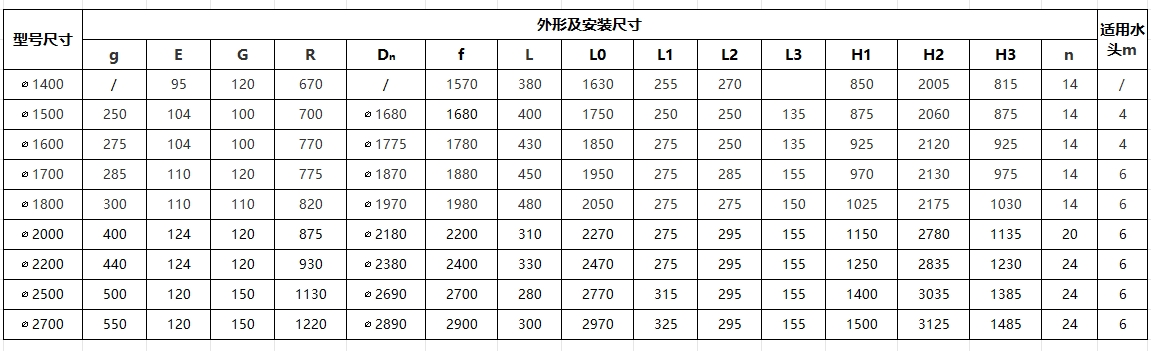

syz1400mm到syz2700mm安装尺寸参数表

syz1400mm到syz2700mm安装尺寸参数表

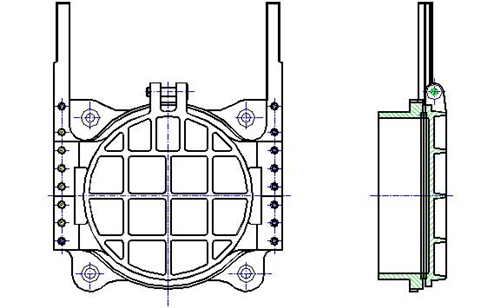

syz铸铁镶铜圆闸门安装布置结构图

说明:

其中涵盖了规格型号、口径、安装尺寸、配型启闭机启闭力、适用水头、重量等参数。

二、syz铸铁镶铜圆闸门安装要点

1、铸铁镶铜圆闸门安装前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,

2、检查接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。

3、安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。

4、浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应清除,以防止灰浆凝固后影响闸门启闭。

syz铸铁镶铜圆闸门安装要点

5、清除加固物。闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。

6、按预埋图中的要求预留闸门及启闭机安装位置;

7、用吊铅锤直线方法预埋预埋件,保证其表面和垂直度为千分之1.5~3范围内;

8、用螺栓将门框、导轨固定在预埋件上;

9、当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时,应设置轴导架,轴导架距闸门吊耳距离应大于闸门启度。

三、订货须知:

1、订货时应对照安装及结构形式,详细注明型号,规格,标高;

2、闸门配套:丝杆,轴导架,控制箱,及所有预埋件应另外订货;

3、渠道用铸铁闸门应索取资料,商量订货。
